Czytanie i analiza map topograficznych

🎯 Po co Ci to?

Turysta w górach, strażak oceniający dostęp do pożaru, inżynier projektujący drogę — wszyscy czytają poziomice. Mapa topograficzna to najdokładniejszy ogólnodostępny opis powierzchni terenu. Gdy nauczysz się ją czytać, las symboli zamieni się w trójwymiarowy obraz.

✅ Czego się nauczysz

Po tej lekcji potrafisz:

• wyznaczać i interpretować poziomice oraz odróżniać wklęsłość od wypukłości terenu;
• konstruować profil terenu na podstawie mapy;
• odczytywać wysokość bezwzględną i względną;
• orientować mapę w terenie.

🔁 Przypomnij sobie

Pomyśl o plastycznej mapie reliefowej — takiej, którą można dotknąć i poczuć wzniesienia. Mapa topograficzna robi to samo, tylko na płaskim papierze — za pomocą linii.

📘 Wyjaśnienie

Poziomice — jak zakodować trzeci wymiar

💭 Pomyśl: Jak narysować na płaskiej kartce wzgórze tak, żeby ktoś mógł się z rysunku domyślić, jak jest strome?

Sprawdź odpowiedź

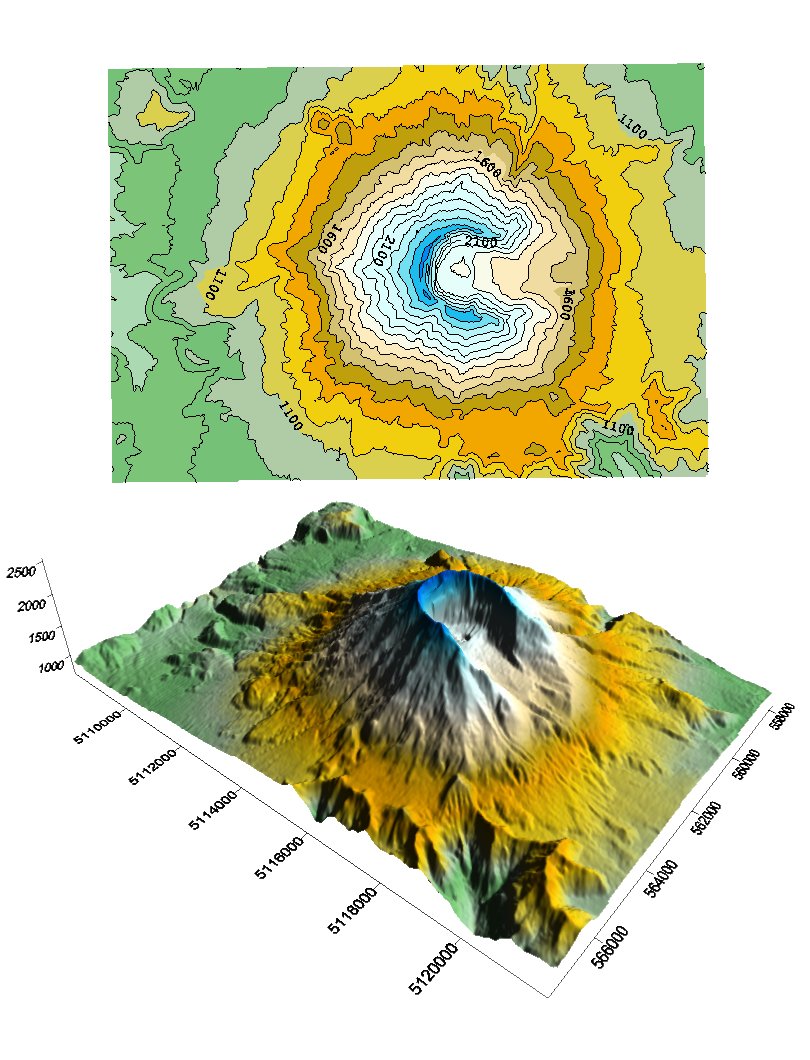

Możesz narysować koncentryczne zamknięte krzywe — każda oznacza inną wysokość. Im bliżej siebie linie, tym bardziej strome zbocze (bo w krótkim odcinku poziomym dużo się wznosi). Właśnie to robią poziomice.

📐 DEFINICJA — poziomice (warstwice): linie na mapie łączące punkty o tej samej wysokości bezwzględnej nad poziomem morza; odstęp między kolejnymi poziomicami (cięcie poziomicowe) jest stały dla danej mapy.

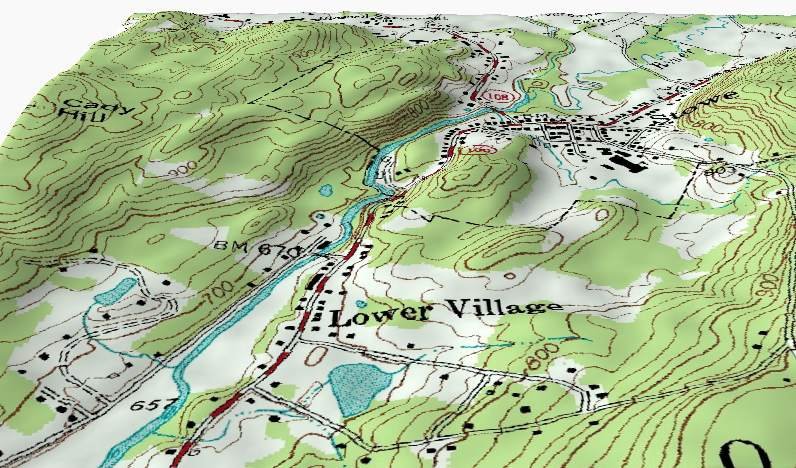

Po ludzku: poziomice to „plastry" wzgórza na różnych wysokościach „podane z góry". Czym to NIE jest: poziomice NIE łączą punktów o tej samej głębokości (to izobaty).

📐 DEFINICJA — wysokość bezwzględna (n.p.m.): wysokość punktu terenu mierzona pionowo od przyjętego poziomu odniesienia (w Polsce historycznie układ Kronsztadt — poziom Morza Bałtyckiego przy Kronsztadzie; od 2023 r. obowiązuje układ PL-EVRF2007-NH z poziomem odniesienia w Amsterdamie); wyrażona w metrach n.p.m.

📐 DEFINICJA — wysokość względna: różnica wysokości bezwzględnych między dwoma punktami terenu — np. między szczytem a podstawą zbocza; mówi, „ile trzeba wspiąć się".

Czytanie układu poziomic

Gęste poziomice = strome zbocze. Rzadkie = łagodne. Ale jest więcej informacji:

• Grzbiet (wypukłość): poziomice tworzą litery V lub U zwrócone w dół — „zagłębiają się" ku nizinom.
• Dolina (wklęsłość): poziomice tworzą V lub U zwrócone ku górze (ku wyżej leżącym terenom) — „wskazują pod górę".
• Szczyt: zamknięta owalna krzywa (najwyższa).
• Przełęcz (siodło): dwa zagłębienia poziomic zwrócone ku sobie nawzajem.
• Depresja (obniżenie poniżej p.m.): poziomice z poprzecznymi kreskami na „dolnej" stronie linii — wskazują kierunek opadania.

💭 Pomyśl: Na mapie widzisz dwie sąsiednie poziomice o wysokościach 120 m i 140 m. Między nimi narysowana jest rzeka. Rzeka płynie od strony której poziomnicy?

Sprawdź odpowiedź

Rzeka płynie z wyższej (140 m) ku niższej (120 m). Rzeki zawsze płyną w dół — z wyższych do niższych poziomnic. Ta prosta reguła pozwala zorientować się na mapie topograficznej, gdzie jest „góra" terenu, nawet bez opisu.

📐 DEFINICJA — depresja: obszar terenu leżący poniżej poziomu morza (wysokość bezwzględna ujemna). W Polsce najniższy punkt to ok. -2,2 m p.p.m. (Marzęcino na Żuławach Wiślanych, dane GUS 2022; wcześniej za najniższy uznawano Raczki Elbląskie, -1,8 m p.p.m.).

Konstruowanie profilu terenu

Profil to „pionowy przekrój" przez teren wzdłuż wybranej linii.

Krok po kroku:

1. Wyznacz na mapie linię przekroju AB.
2. Przyłóż do niej kartkę i zaznacz, gdzie linia przekroju przecina każdą poziomicę — zapisz jej wysokość.
3. Na papierze milimetrowym zrób układ: oś pozioma (odległość wzdłuż AB), oś pionowa (wysokość).
4. Nanieś punkty (odległość od A, wysokość poziomicy) i połącz je płynną krzywą.

💭 Pomyśl: Dlaczego profil terenu nigdy nie jest linią prostą łączącą punkty A i B?

Sprawdź odpowiedź

Bo teren ma różne wysokości wzdłuż linii AB — to właśnie pokazuje profil. Nawet jeśli A i B leżą na tej samej wysokości, między nimi może być wzniesienie lub dolina. Prosta łącząca punkty skrajne to byłby tunel, nie profil powierzchni.

Obliczanie nachylenia stoku

Nachylenie (w %) to stosunek różnicy wysokości do odległości poziomej:

$$\text{nachylenie [%]} = \frac{\Delta h}{d} \cdot 100%$$

gdzie $\Delta h$ — różnica wysokości, $d$ — odległość pozioma (z mapy, z uwzględnieniem skali).

Orientowanie mapy w terenie

Orientowanie mapy to ustawienie jej tak, by kierunek północy na mapie pokrywał się z kierunkiem geograficznym na ziemi. Metody:

• kompas magnetyczny (uwaga na deklinację magnetyczną — różnicę między północą geograficzną a magnetyczną);
• charakterystyczny element terenu widoczny z miejsca stania.

📝 Przykład krok po kroku — profil i nachylenie

Na mapie w skali 1:10 000 cięcie poziomicowe wynosi 10 m. Dwie sąsiednie poziomice (120 i 130 m) są odległe na mapie o 2 cm. Nachylenie stoku?

1. Różnica wysokości: $\Delta h = 130 - 120 = 10\ \text{m}$.
2. Odległość pozioma: $d = 2\ \text{cm} \cdot 10,000 = 20,000\ \text{cm} = 200\ \text{m}$.
3. Nachylenie: $\frac{10}{200} \cdot 100% = 5%$.
4. Kąt: $\arctan(0{,}05) \approx 2{,}9°$ — łagodne zbocze, dostępne dla rolnictwa.

🔬 Zrób to sam

🔬 Z serwisu geoportal.gov.pl pobierz mapę topograficzną dla wybranego fragmentu gór (np. Tatry, Bieszczady, Sudety). Znajdź szczyt z opisaną wysokością. Odczytaj trzy poziomice „poniżej" szczytu i oblicz łączną różnicę wysokości od szczytu do doliny.

⚠️ Uwaga, pułapka

Mylenie wypukłości z wklęsłością to jeden z najczęstszych błędów. Zapamiętaj regułę „V wskazuje w górę rzeki" — doliny mają poziomice otwarte ku niskim terenom, grzbiety ku wysokim. Jeśli coś się mylisz, sprawdź kierunek rzeki na mapie.

🌍 Powiązania

Poziomice wrócą w dziale o geomorfologii (dział 5) — forma terenu decyduje o odwodnieniu, erozji, rozmieszczeniu osadnictwa. W dziale klimatycznym nachylenie stoku determinuje nasłonecznienie i mikroklimat. W planowaniu przestrzennym mapa topograficzna to punkt wyjścia każdego projektu.

📐 Definicje tej lekcji

• Poziomice (warstwice) — linie łączące punkty o tej samej wysokości n.p.m.; stały odstęp (cięcie poziomicowe).
• Wysokość bezwzględna (n.p.m.) — wysokość mierzona od poziomu morza; wartość może być ujemna (depresja).
• Wysokość względna — różnica wysokości bezwzględnych między dwoma punktami.
• Profil terenu — pionowy przekrój przez teren wzdłuż wybranej linii, konstruowany z mapy z poziomicami.
• Depresja — obszar leżący poniżej poziomu morza.

📌 Najważniejsze w pigułce

• Poziomice = linie jednakowej wysokości; gęste = strome, rzadkie = łagodne.
• V ku dolinom = grzbiet; V ku górze = dolina. Rzeka płynie od wyższych do niższych poziomnic.
• Profil: przenieś punkty przecięcia poziomic → zaznacz na układzie (odległość, wysokość) → połącz.
• Nachylenie: $\Delta h / d \cdot 100%$.
• Orientowanie mapy: północ mapy = północ geograficzna.

🎒 Zadania

Zadanie 1.3.1. Na mapie w skali 1:25 000 z cięciem poziomicowym 5 m dwie sąsiednie poziomice są od siebie odległe 1,6 cm. Oblicz nachylenie stoku w procentach.

Pokaż rozwiązanie

$\Delta h = 5\ \text{m}$; $d = 1{,}6\ \text{cm} \cdot 25,000 = 40,000\ \text{cm} = 400\ \text{m}$; nachylenie $= \frac{5}{400} \cdot 100% = 1{,}25%$. Łagodne zbocze (mniej niż 2%) — możliwe do orki mechanicznej. Błąd powszechny: pomijanie mnożenia przez skalę (wtedy d = 1,6 cm → całkowicie błędny wynik).

Zadanie 1.3.2. Na mapie topograficznej widzisz grupę poziomic — zamkniętych owalnych krzywych z poprzecznymi kreskami skierowanymi do środka. Co to znaczy?

Pokaż rozwiązanie

To depresja — obniżenie terenu otoczone wyższym gruntem z każdej strony. Poprzeczne kreseczki zawsze wskazują kierunek opadania terenu — tu „do środka", czyli środek owalu leży niżej niż krawędzie. Przykład: bezodpływowe niecki, wyrobiska, teren Żuław.

Zadanie 1.3.3. Dwa turystyczne szlaki idą z doliny (h = 500 m n.p.m.) na szczyt (h = 900 m n.p.m.). Szlak A ma długość 4 km (mierzoną wzdłuż trasy na mapie, w rzucie poziomym). Szlak B — 8 km. Który jest stromszy? Oblicz nachylenia.

Podpowiedź

Różnica wysokości jest ta sama dla obu szlaków. Różni się długość drogi.

Pełne rozwiązanie

$\Delta h = 900 - 500 = 400\ \text{m}$ dla obu. Szlak A: nachylenie $= \frac{400}{4000} \cdot 100% = 10%$; Szlak B: $= \frac{400}{8000} \cdot 100% = 5%$. Szlak A jest dwa razy stromszy. Warto: 10% to ok. 5,7°, 5% to ok. 2,9° — różnica odczuwalna w terenie, choć obydwa są dostępne dla przeciętnego turysty.

🔍 Sprawdź, czy umiesz

• [ ] Odczytać układ poziomic i rozróżnić grzbiet od doliny.
• [ ] Podać kierunek przepływu rzeki na podstawie poziomic.
• [ ] Skonstruować profil terenu z wycinka mapy topograficznej.
• [ ] Obliczać nachylenie stoku.
• [ ] Odróżnić wysokość bezwzględną od względnej.
• [ ] Wyjaśnić, czym jest depresja (z przykładem polskim).

---
