Architektura — elementy, konstrukcja, terminologia

🎯 Po co Ci to?

Gdy patrzysz na katedrę, widzisz kamienną górę. Ale każdy element tej góry ma nazwę i ma sens konstrukcyjny lub symboliczny: łuk utrzymuje ciężar sklepienia, nawa prowadzi wiernych do ołtarza, absyda zamyka przestrzeń sacrum. Historia architektury jest historią rozwiązywania problemu: jak przykryć i zamknąć przestrzeń, żeby służyła ludziom i wyrażała idee. Bez terminologii nie będziesz w stanie opisać ani porównać kościołów, pałaców ani budynków publicznych — a to w historii sztuki jest niezbędne.

✅ Czego się nauczysz

Po tej lekcji potrafisz:

nazwać podstawowe elementy budowli i opisać ich funkcję;
odróżnić różne typy sklepień i łuków;
posługiwać się pojęciami planu, bryły i orientacji budowli;
opisać typowy układ przestrzenny kościoła (bazylika, plan krzyżowy).

🔁 Przypomnij sobie

Czy byłeś kiedyś w starym kościele? Wejdź do niego myślami: jakie masz wrażenie, gdy stoisz przy wejściu i patrzysz w stronę ołtarza? Skąd pada światło? Co nad tobą? Spróbuj opisać to własnymi słowami — zanim przeczytasz definicje.

📘 Wyjaśnienie

Zacznijmy od elementów, które tworzą każdą budowlę, od stodoły po katedrę.

💭 Pomyśl: Co sprawia, że budowla „stoi"? Jakie podstawowe elementy musi zawierać każda konstrukcja, która ma przetrwać?

Sprawdź odpowiedź

Musi mieć fundament (podstawę, która przenosi ciężar na grunt), ściany lub słupy (pionowe elementy nośne przenoszące obciążenia) i przekrycie — dach lub strop, który zamknie przestrzeń od góry. Wszystko inne to rozwinięcia tych trzech zasad.

Pionowe elementy nośne. Budowla może stać na ścianach (masywnych murach z kamienia, cegły, betonu) albo na kolumnach lub filarach. Różnica nie jest tylko estetyczna — jest konstruktywna.

💭 Pomyśl: Jak myślisz, co pozwala na większe okna: ściana masywna czy konstrukcja kolumnowa?

Sprawdź odpowiedź

Konstrukcja kolumnowa, bo ciężar dachu przenosi się przez słupy, a nie przez ciągłe ściany. Gdy ściana nie musi nosić — może być przeszklona. To odkrycie leżało u podstaw gotyckiej katedry, która rozsadziła masywne mury romańskie w strzelistą sieć żeber, filarów i okien.

📐 DEFINICJA — kolumna: pionowy element nośny o okrągłym lub wielobocznym przekroju, złożony zwykle z trzech części: bazy (podstawy), trzonu i głowicy (kapitelu, na której spoczywa belkowanie lub łuk).

Czym to NIE jest: kolumna różni się od filara — filar ma zazwyczaj przekrój prostokątny lub złożony (np. krzyżowy w gotyckich kościołach) i jest masywniejszy; kolumna jest smuklejsza, cylindryczna.

Przekrycia: łuki i sklepienia. Tu zaczyna się prawdziwa sztuka konstruktora.

Łuk to zakrzywiony element przekrycia otworu (okna, drzwi, przejścia) rozpraszający ciężar na boki. Nie każdy łuk jest taki sam:

Łuk półkolisty (rundbogen) — pół koła; charakterystyczny dla antyku i romanizmu.
Łuk ostry (spiczasty) — zbudowany z dwóch łuków stykających się w ostrym szczycie; znak rozpoznawczy gotyku.
Łuk odcinkowy — wycinek koła mniejszy niż półokrąg, niski i płaski; pojawia się w renesansie i baroku.
Łuk półeliptyczny (eliptyczny, "spłaszczony") — w architekturze nowożytnej.

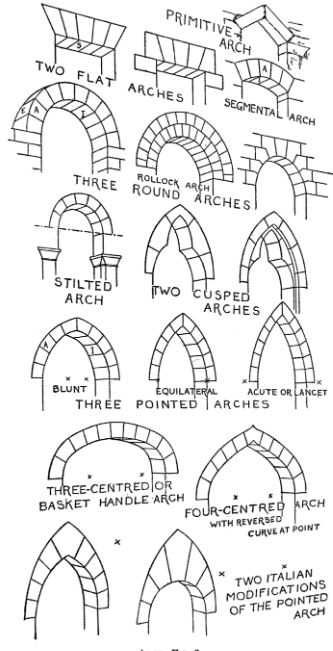

Typy łuków: m.in. półkolisty (round, charakterystyczny dla romanizmu) i ostry/spiczasty (pointed, znak gotyku) oraz odmiany odcinkowe i eliptyczne · źródło: Russell Sturgis (1901), Wikimedia Commons, domena publiczna

⚠️ Uwaga, pułapka: Mylenie łuku odcinkowego (płaski, wycięty z dużego koła) z łukiem ostrym (dwa łuki w szpic) to jeden z najczęstszych błędów. Pamiętaj: łuk odcinkowy jest niski, łuk ostry jest spiczasty, wysoki. Drugie: „absyda" i „apsyda" to ta sama forma architektoniczna. Słownik ortograficzny PWN za formę podstawową uznaje „apsydę", ale w literaturze o sztuce spotkasz oba zapisy — w tym przewodniku używamy „absydy".

Sklepienie to przekrycie przestrzeni wewnątrz budowli, zbudowane z łuków.

💭 Pomyśl: Wyobraź sobie tunel zbudowany z łuku półkolistego, ciągnący się w głąb. Jak nazwiemy takie sklepienie?

Sprawdź odpowiedź

Sklepienie kolebkowe — jeden ciągły łuk półkolisty rozciągnięty wzdłuż przestrzeni, jak beczka przecięta wzdłuż osi. To najprostsze sklepienie, charakterystyczne dla architektury romańskiej.

📐 DEFINICJA — sklepienie kolebkowe: sklepienie zbudowane z pojedynczego łuku półkolistego (lub ostrołukowego) rozciągniętego wzdłuż osi pomieszczenia; wywiera silny, rozłożony parcie boczne.

Sklepienie kolebkowe — pojedynczy łuk półkolisty rozciągnięty wzdłuż osi, jak beczka przecięta wzdłuż · źródło: Fred the Oyster, Wikimedia Commons, CC BY-SA

💭 Pomyśl: Co powstanie, jeśli przetniemy dwa sklepienia kolebkowe pod kątem prostym?

Sprawdź odpowiedź

Sklepienie krzyżowe — dwa sklepienia kolebkowe przecinające się prostopadle tworzą charakterystyczne krawędzie (grzbiety przecięcia; murowanymi żebrami wzmocni je dopiero sklepienie krzyżowo-żebrowe), a ciężar skupia się na czterech punktach oparcia. To ogromna zaleta: filary, nie ściany, dźwigają ciężar — między nimi można wycinać okna.

📐 DEFINICJA — sklepienie krzyżowe: sklepienie powstałe z przecięcia się dwóch sklepień kolebkowych pod kątem prostym; ciężar skupia się w narożnikach przęsła, co zwalnia ściany z funkcji nośnej.

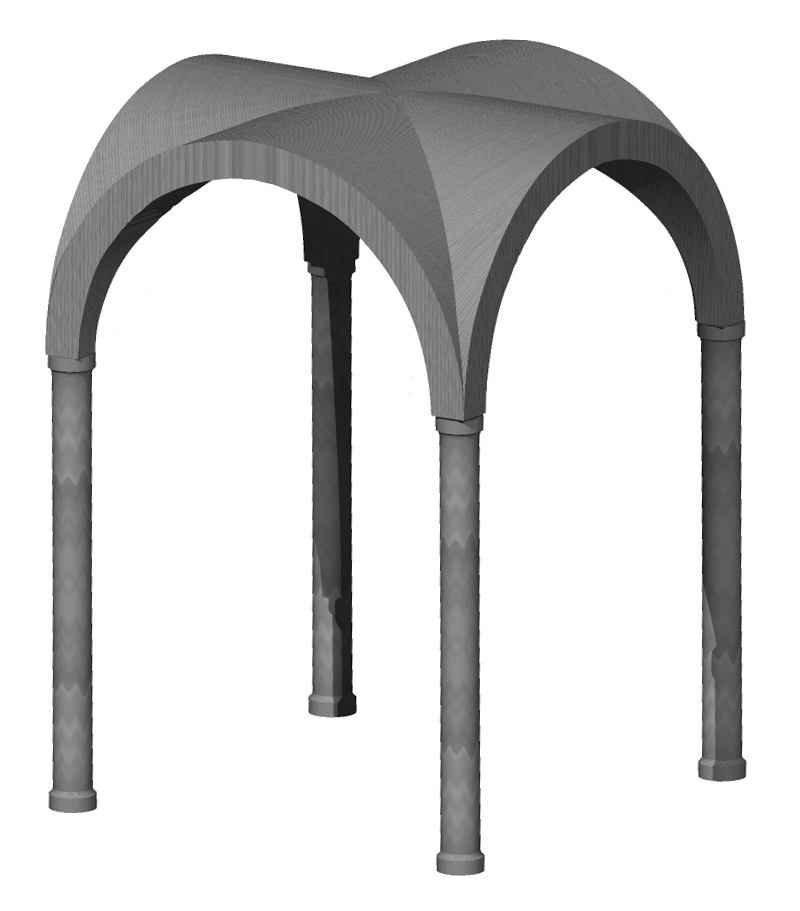

Sklepienie krzyżowe — dwie kolebki przecięte pod kątem prostym; ciężar spływa do czterech narożników przęsła · źródło: Yosemite / Jacek Halicki, Wikimedia Commons, CC BY-SA 3.0

Sklepienie krzyżowo-żebrowe (gotyckie) wzmacnia grzbiety żebrami z kamienia lub cegły — są one zarówno konstrukcyjne, jak i dekoracyjne. To jeden z wynalazków architektury gotyckiej.

Kopuła to sklepienie hemisferyczne (półkuliste) przekrywające przestrzeń centralną. Opiera się na bębnie (walcowym lub wielobocznym fundamencie) lub bezpośrednio na ścianach/łukach.

📐 DEFINICJA — kopuła: sklepienie o kształcie półkuli (lub zbliżonym), przekrywające przestrzeń centralną; spoczywa na bębnie lub pendentywach (trójkątnych elementach łączących kwadratową podstawę z okrągłą podstawą kopuły).

Kopuła na pendentywach — trójkątne pendentywy przenoszą okrągłą podstawę kopuły na kwadratowy plan podpór · źródło: Arend041, Wikimedia Commons, domena publiczna

Belkowanie, architraw, fryz, gzyms. W architekturze klasycznej (greckiej, rzymskiej, renesansowej) nad kolumnami spoczywa belkowanie — poziomy system przenoszący ciężar dachu:

Architraw — dolna, gładka belka spoczywająca bezpośrednio na głowicach kolumn.
Fryz — środkowa część belkowania; może być dekorowany (metopy i tryglify w porządku doryckim, płaskorzeźba w jońskim).
Gzyms — górna, wystająca część belkowania, często profilowana, chroniąca przed wodą.

📐 DEFINICJA — belkowanie: poziomy układ trzech elementów (architraw, fryz, gzyms) spoczywający na głowicach kolumn lub pilastrów; przenosi ciężar dachu i stanowi strefę dekoracyjną.

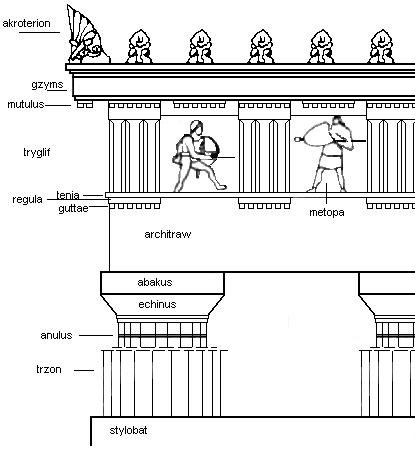

Belkowanie w porządku doryckim: architraw (dół), fryz z tryglifami i metopami (środek), gzyms (góra) · źródło: Radomil, Wikimedia Commons, CC BY-SA 3.0

Układ przestrzenny kościoła. Historia sztuki europejskiej jest w znacznej mierze historią architektury sakralnej. Warto znać podstawowy słownik.

💭 Pomyśl: Wchodzisz do średniowiecznego kościoła. Co widzisz przed sobą, a co jest po bokach? Jak przebiega twoja droga do ołtarza?

Sprawdź odpowiedź

Przed sobą widzisz długi korytarz — nawę główną — prowadzący do prezbiterium (miejsca ołtarza, zarezerwowanego dla duchownych). Po bokach są zazwyczaj nawy boczne, węższe i niższe. Na przecięciu nawy głównej z prostopadłym przejściem jest transept (ramię krzyża). Za prezbiterium zazwyczaj znajduje się absyda — półkoliste zamknięcie.

📐 DEFINICJA — nawa: wzdłużna przestrzeń kościoła ograniczona ścianami lub rzędami kolumn/filarów; nawa główna jest centralna i zazwyczaj wyższa, nawy boczne flankują ją z boków.

📐 DEFINICJA — transept: poprzeczne ramię kościoła, prostopadłe do nawy głównej; jego skrzyżowanie z nawą główną tworzy środek planu krzyżowego.

📐 DEFINICJA — absyda: półkoliste lub wieloboczne zamknięcie nawy kościoła (zazwyczaj wschodnie); mieści ołtarz lub stallę; jeden z najstarszych elementów architektury sakralnej (przejęty z bazyliki rzymskiej).

📐 DEFINICJA — prezbiterium: wschodnia część kościoła, wyodrębniona i podniesiona, przeznaczona dla duchowieństwa; mieści główny ołtarz.

Portal to ozdobiony otwór wejściowy w fasadzie budowli. W gotyku jest wielokrotnie profilowany, z tympanonem (półkolistą lub ostrołukową płytą wypełnioną płaskorzeźbą) w lunecie nad drzwiami.

Orientacja świątyni — w tradycji chrześcijańskiej kościoły orientowane są na wschód (prezbiterium skierowane na wschód — stronę wschodzącego słońca, symbolizującego zmartwychwstanie). W kulturze islamskiej meczety orientowane są na Mekkę (kibla). Orientacja nie jest przypadkowa — wynika z symboliki kosmologicznej.

Plan kościoła na planie krzyża łacińskiego: narteks i wieże (wejście od zachodu), nawa główna i nawy boczne, transept ze skrzyżowaniem, prezbiterium i absyda z obejściem (wschód) · źródło: Nemoi, Wikimedia Commons, CC BY-SA 3.0, etykiety spolszczone

🏛️ Architektura — elementy i konstrukcja

Podsumujmy elementy w układzie hierarchicznym:

BUDOWLA
├── Podstawa: fundament
├── Pionowe elementy nośne: ściana, kolumna (baza–trzon–kapitel), filar
├── Poziome elementy: belkowanie (architraw–fryz–gzyms), strop
├── Przekrycia:
│   ├── Łuki: półkolisty, ostry (ostrołukowy), odcinkowy, półeliptyczny
│   └── Sklepienia: kolebkowe, krzyżowe, krzyżowo-żebrowe, kopuła (na bębnie)
└── Elementy planu (kościół):
    ├── Nawa główna + nawy boczne
    ├── Transept
    ├── Prezbiterium
    ├── Absyda (zamknięcie wschodnie)
    └── Portal (wejście zachodnie) z tympanonem

👁️ Patrz i analizuj — Sant'Apollinare in Classe, Rawenna

Wyobraź sobie wczesnochrześcijańską bazylikę Sant'Apollinare in Classe w Rawennie (VI w., ok. 530–549 r.). Jest to jedna z najlepiej zachowanych budowli epoki — opisana dokładnie w wielu źródłach. Układ: trójnawowa bazylika z nawą główną oddzieloną od naw bocznych dwoma rzędami marmurowych kolumn z kapitelami. Na końcu nawy głównej — absyda z monumentalną mozaiką (symboliczna scena Przemienienia). Fasada zachodnia z osobno stojącą cylindryczną dzwonnicą (campanile).

Sant'Apollinare in Classe, Rawenna (VI w.) — wnętrze trójnawowej bazyliki: nawa główna oddzielona rzędami kolumn, na końcu absyda z mozaiką · źródło: Hiro-o, Wikimedia Commons, CC BY-SA 3.0

💭 Pomyśl: Co w tym opisie wskazuje na typ planu architektonicznego? Jak nazywamy ten typ?

Sprawdź odpowiedź

Bazylika — plan podłużny, trójnawowy, z nawą główną wyższą od naw bocznych i absydą na zamknięciu. To typ przejęty z architektury użyteczności publicznej Rzymu (hale sądowe i handlowe) i zaadaptowany przez wczesne chrześcijaństwo na kościół. Sant'Apollinare in Classe nie ma transeptu — jest więc bazyliką prostą, bez krzyżowego planu.

📐 Definicje tej lekcji

Kolumna — pionowy element nośny (baza–trzon–kapitel).
Filar — pionowy element nośny o przekroju prostokątnym lub złożonym.
Sklepienie kolebkowe — jeden łuk półkolisty rozciągnięty wzdłuż osi.
Sklepienie krzyżowe — przecięcie dwóch sklepień kolebkowych pod kątem prostym; ciężar w narożnikach.
Kopuła — sklepienie hemisferyczne nad przestrzenią centralną.
Belkowanie — architraw + fryz + gzyms; przekrycie poziome na kolumnach.
Nawa — wzdłużna przestrzeń kościoła.
Transept — poprzeczne ramię kościoła.
Absyda — półkoliste zamknięcie nawy; mieści ołtarz.
Prezbiterium — wschodnia, wydzielona część kościoła dla duchowieństwa.
Portal — ozdobny otwór wejściowy; często z tympanonem.

📌 Najważniejsze w pigułce

Każda budowla ma: fundament, pionowe elementy nośne (ściany/kolumny), przekrycie.
Sklepienie kolebkowe = prosty łuk ciągły; krzyżowe = przecięcie dwóch kolebek; kopuła = hemisferyczne przekrycie centralne.
Łuk półkolisty → romanizm; łuk ostry → gotyk.
Kościół: nawa (główna + boczne) + transept + prezbiterium + absyda + portal.
Belkowanie: architraw–fryz–gzyms — podstawa terminologii klasycznej.
Orientacja wschodnia kościołów chrześcijańskich ma sens symboliczny.

🎒 Zadania

Zadanie 1.2.1. Opisz słowami — bez rysowania — różnicę między sklepieniem kolebkowym a krzyżowym. Wskaż jedną praktyczną konsekwencję konstrukcyjną tej różnicy.

Pokaż rozwiązanie

Sklepienie kolebkowe to jeden ciągły łuk rozciągnięty w głąb pomieszczenia — parcie boczne rozkłada się równomiernie wzdłuż całej długości ściany. Sklepienie krzyżowe powstaje z przecięcia dwóch kolebek pod kątem prostym — ciężar skupia się w czterech narożnikach przęsła. Konsekwencja: przy sklepieniu krzyżowym ściany między narożnikami nie muszą być nośne, można wycinać w nich duże okna. Przy kolebkowym — ściany muszą być masywne i grube (jak w kościołach romańskich).

Zadanie 1.2.2. Wyjaśnij, skąd pochodzi słowo „portal" w architekturze i dlaczego tympanon nad portalem był szczególnie ważny dla programu ikonograficznego kościoła.

Pokaż rozwiązanie

„Portal" pochodzi od łacińskiego porta — drzwi, brama. Tympanon (półkolista lub ostrołukowa płyta w lunecie nad drzwiami) był pierwszą rzeczą, którą wierni widzieli wchodząc do kościoła — dlatego umieszczano tam najważniejsze sceny: Sąd Ostateczny, Chrystusa w chwale (Maiestas Domini), Koronację Marii. Portal był dosłownie i metaforycznie progiem — przejściem ze świata do sacrum; ikonografia tympanonu podkreślała ten symboliczny próg.

Zadanie 1.2.3. Narysuj uproszczony (schematyczny) rzut poziomy trójnawowego kościoła z transeptem i absydą, a potem opisz słowami każdy element. (Szkic na kartce; tu sprawdzamy terminologię.)

Sprawdź odpowiedź

Twój szkic powinien zawierać: prostokąt nawy głównej (wzdłużny), dwa węższe prostokąty naw bocznych po obu stronach, prostopadły prostokąt transeptu (ramię krzyża), kwadraturę w miejscu skrzyżowania (często nakrytą kopułą lub wieżą), prezbiterium za skrzyżowaniem i półkoliste zamknięcie absydy na wschodzie. Wejście (portal) od zachodu. Porównaj z rzutami dostępnymi w podręcznikach lub atlasach architektury.

🔍 Sprawdź, czy umiesz

[ ] Wymienić i opisać podstawowe elementy budowli (fundament, ściany, kolumna, belkowanie, łuk, sklepienie, kopuła, portal).
[ ] Odróżnić sklepienie kolebkowe od krzyżowego i wskazać konsekwencje konstruktywne.
[ ] Opisać układ przestrzenny kościoła (nawa, transept, absyda, prezbiterium, portal).
[ ] Wyjaśnić symboliczne znaczenie orientacji wschodniej świątyni.
