Architektura rzymska — inżynieria i typy budowli

🎯 Po co Ci to?

Wyobraź sobie, że stajesz pod kopułą Panteonu w Rzymie — budowli wzniesionej około 125 roku n.e. Bez dźwigów, bez betonu zbrojonego, bez komputerów obliczeniowych. Nad twoją głową wisi 5000 ton betonu w kształcie idealnej półsfery. I nie spada. Dlaczego?

To pytanie inżynierskie jest zarazem pytaniem artystycznym i politycznym: Rzym budował tak, żeby imponować, trwać i panować. Żeby to zrozumieć, musisz najpierw poznać materiały i zasady statyczne, które umożliwiły te cuda.

✅ Czego się nauczysz

Po tej lekcji potrafisz:

wymienić podstawowe materiały budowlane Rzymian i wyjaśnić rolę opus caementicium;
opisać zasady statyczne łuku, sklepienia beczkowego, krzyżowego i kopuły;
przeprowadzić analizę Panteonu i Koloseum — konstrukcji, funkcji i programu ideowego;
omówić Łuk Tytusa jako przykład reliefu narracyjnego;
wyjaśnić, dlaczego akwedukty i drogi były elementem polityki imperialnej.

🔁 Przypomnij sobie

Jeśli przerabiałeś już architekturę grecką (Dział 3), pamiętasz, że Grecy budowali w systemie belkowym: kolumny dźwigają poziome belki. System ten jest piękny, ale ogranicza rozpiętość przekrycia — belka kamienna nie może być zbyt długa, bo pęka pod własnym ciężarem. Czy Rzymianie znaleźli coś lepszego?

📘 Wyjaśnienie

Materiały: rewolucja betonu

💭 Pomyśl: Co musiałoby cechować idealny materiał budowlany dla imperium, które buduje wszędzie — od Szkocji po Mezopotamię?

Sprawdź odpowiedź

Musiałby być: tani lub dostępny lokalnie, łatwy do formowania (żeby można było go wylewać w dowolne kształty), trwały i odporny na wodę. Kamień ciosany spełnia te warunki tylko częściowo — jest drogi w obróbce i ogranicza formy do prostokątów. Potrzeba czegoś, co można „wylać" w dowolną formę i co stwardnieje jak skała. To właśnie odkryli Rzymianie.

Rzymianie wynaleźli lub udoskonalili kilka zasadniczych technik budowania z kamienia łamanego i zaprawy:

Opus incertum — nieregularne kamienie łamane wtapiane w jądro z zaprawy wapiennej. Tanie, szybkie, ale nieregularne. Dominuje w budownictwie II–I w. p.n.e.

Opus reticulatum — kwadratowe kamienie ustawione pod kątem 45°, tworząc siatkę (stąd nazwa). Estetyczniejsze od opus incertum, popularne od I w. p.n.e. do II w. n.e.

Opus caementicium — to prawdziwa rewolucja. Mieszanina gruzu kamiennego (caementa) z zaprawą hydrauliczną z wulkanicznego piasku (pucolana) i wapna. Po stwardnieniu tworzy masę twardą jak skała, odporną na wodę i zdolną do przenoszenia ogromnych obciążeń ściskających. To właśnie z tego materiału wylano rdzeń Panteonu.

📐 DEFINICJA — opus caementicium: rzymski beton złożony z kruszywa kamiennego, piasku wulkanicznego (pucolany) i wapna, zastygający w monolityczną, wytrzymałą masę. Umożliwia formowanie dużych, krzywoliniowych struktur (sklepień, kopuł).

Po ludzku: pierwszy beton w historii — wylewany, formowany, trwały. Klucz do architektury imperium. Czym to NIE jest: nie jest to sam kamień ani cegła; siła betonu tkwi w chemicznej reakcji pucolany z wapnem (twardnienie pod wodą to dodatkowa zaleta).

Zewnętrzne powierzchnie budynku pokrywano jednak marmurem okładzinowym lub tynkiem — beton był zbyt surowy estetycznie. Stąd paradoks: majestatyczna biel marmuru Koloseum to tylko fasada, za którą kryje się szara masa betonowa. Gdy w wiekach średnich i renesansie rozkradziono okładziny, odsłoniło się nagie wnętrze konstrukcji.

Łuk, sklepienie, kopuła — jak to działa?

Teraz pora na kluczowe pytanie inżynierskie.

💭 Pomyśl: Wyobraź sobie belkę skalną leżącą poziomo na dwóch kolumnach. Gdzie jest największe naprężenie? Co się stanie, jeśli zrobimy ją bardzo długą?

Sprawdź odpowiedź

Największe naprężenie pojawia się w środku belki — od dołu działa rozciąganie (belka ugina się w dół pod własnym ciężarem), od góry ściskanie. Kamień jest wytrzymały na ściskanie, ale słaby na rozciąganie. Dlatego belka kamienna, gdy jest zbyt długa, pęka w połowie od dołu. To ogranicza rozpiętość belkowego przekrycia greckiego.

Łuk rozwiązuje ten problem genialnie — rozkładając siły tak, że kamień jest wyłącznie ściskany.

Jak działa łuk? Zbudowany z klinowatych elementów (zwornikiem na szczycie) łuk przenosi obciążenie pionowe na ukośne siły ściskające, które biegną wzdłuż krzywizny łuku i odprowadzają się do podpór. Każdy kamień jest ściskany przez sąsiednie — nie ma rozciągania. Klucz to zwornik (klucz łuku) — centralny klin na szczycie, który zamyka łuk i wprawia go w stan równowagi. Bez zwornika łuk nie działa.

📐 DEFINICJA — łuk: krzywoliniowe przekrycie otworu zbudowane z klinowatych elementów (kluczy), przenoszące obciążenia przez ściskanie wzdłuż krzywizny na podpory. Klucz łuku — zwornik — zamyka strukturę.

Po ludzku: łuk zamienia siłę pionową (grawitację) w siły poziome odprowadzane do podpór. Wytrzymuje znacznie większe rozpiętości niż belka. Czym to NIE jest: łuk NIE wisi w powietrzu dzięki jakiemuś spojeniu — trzyma go wyłącznie geometria i wzajemne ściskanie klinów.

Sklepienie beczkowe to nic innego jak łuk wyciągnięty w głąb, tworząc cylindryczny tunel. Przenosi siły tak samo jak łuk, ale wymaga podpór po obu długich bokach.

Sklepienie krzyżowe powstaje przez przecięcie dwóch sklepień beczkowych pod kątem prostym. Siły skupiają się w czterech narożnych filarach — środkowe ściany mogą być cienkie lub w ogóle zastąpione oknami. To umożliwia oświetlenie wnętrz. Sklepienie krzyżowe to fundament późniejszej architektury romańskiej i gotyckiej.

Kopuła to łuk obrócony wokół osi pionowej. Przenosi obciążenia jednocześnie w dwóch kierunkach — południkowym (jak łuk) i równoleżnikowym. Dolna część kopuły ma tendencję do rozrywania się na obwodzie, więc potrzebuje masywnego pierścienia podpierającego (bębna) lub żelaznych opasek.

Konstrukcja łuku: klinowate klińce (woussoiry) ściskają się wzajemnie, a zwornik na szczycie zamyka łuk; ciężar spływa nasadami do podpór · źródło: Jhbdel, Wikimedia Commons, CC BY-SA 3.0

💭 Pomyśl: Dlaczego kopuła Panteonu nie wymaga podpór wewnętrznych — żadnych kolumn wewnątrz, żadnych ścian dzielących przestrzeń?

Sprawdź odpowiedź

Kopuła przenosi wszystkie siły przez swój masyw na grube, okrągłe mury bębna. Te mury mają ponad 6 metrów grubości u podstawy. Ponadto Rzymianie zastosowali genialny trick: im wyżej, tym beton jest lżejszy (dolne strefy — ciężki trawertyn i cegła, środkowe — tuf, szczyt wokół oculusa — lekki pumeks), a wewnętrzna powierzchnia ma kasetony (zagłębione kwadraty), które redukują masę bez osłabiania struktury. Siły schodzą po meridianach kopuły w dół, do muru, i dalej w ziemię. Wnętrze jest wolne — to właśnie tworzy spektakularną, nieprzerwaną przestrzeń.

🏛️ Panteon — analiza

Panteon w Rzymie (ok. 118–125 n.e., cesarz Hadrian, przebudowa wcześniejszej budowli) jest jednym z najlepiej zachowanych budynków antycznych i jednocześnie jednym z najbardziej wpływowych dzieł w historii architektury.

Zewnętrze. Od frontu Panteon poprzedza portyk (pronaos) z szesnastoma grandiozowymi kolumnami korynckimi, z tympanonem ponad wejściem. Ten element nawiązuje bezpośrednio do greckich świątyń — ale to rodzaj fasady, bo za frontem kryje się zupełnie inna logika.

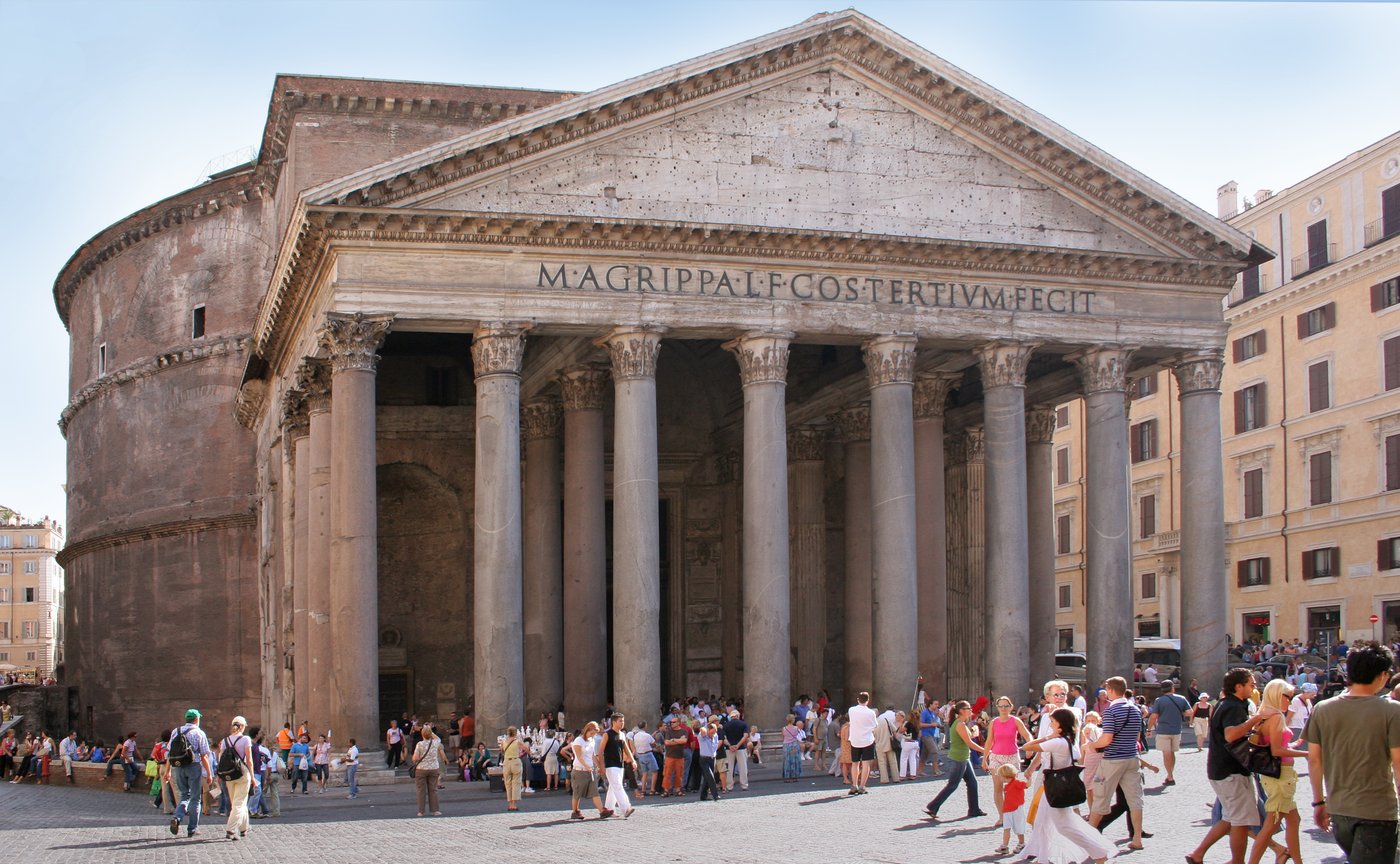

Panteon w Rzymie (ok. 118–125 n.e., Hadrian) — koryncki portyk poprzedza okrągłą rotundę przykrytą betonową kopułą · źródło: Roberta Dragan, Wikimedia Commons, CC BY-SA 2.5

Rotunda. Za pronaosem stoi cylindryczny bęben (rotunda) o średnicy 43,3 m. Jego ściany sięgają do połowy tej miary (ok. 21,7 m), resztę tworzy kopuła — całe wnętrze, od posadzki do oculusa, ma 43,3 m wysokości, czyli tyle samo, co średnicy: mieści się w nim idealna kula. Mury mają u podstawy 6,2 m grubości. Wewnątrz ściany rozczłonkowane są niszami i edykulami (małymi wnękami z kolumnami), co wizualnie redukuje ich ciężar i masywność.

📐 DEFINICJA — rotunda: cylindryczna budowla lub część budowli przekryta kopułą.

Po ludzku: walec nakryty półsferą — najprostsza forma kopułowa.

Kopuła i oculus. Kopuła o średnicy 43,3 m spoczywa na bębnie. Jej wewnętrzna powierzchnia ozdobiona jest kasetami w pięciu rzędach. Na szczycie kopuły znajduje się oculus — okrągły otwór o średnicy 8,7 m, jedyne źródło naturalnego światła we wnętrzu. Nie ma szyby. Deszcz, który wpada do środka, odprowadzany jest przez otwory w marmurowej posadzce.

📐 DEFINICJA — oculus: okrągły otwór w szczycie kopuły, wpuszczający światło i symbolizujący „oko nieba" łączące budowlę z kosmosem.

Po ludzku: dziura w suficie, która zmienia się w snop światła wędrujący przez wnętrze jak słoneczny zegar.

Oculus jest też elementem symbolicznym: Panteon był poświęcony „wszystkim bogom" (pan = wszystkim, theos = bóg). Otwór w kopule — jak oko boga patrzące na ziemię, albo jak ziemia patrząca w niebo. Ta przestrzenna teologia czyni Panteon czymś więcej niż budowlą techniczną.

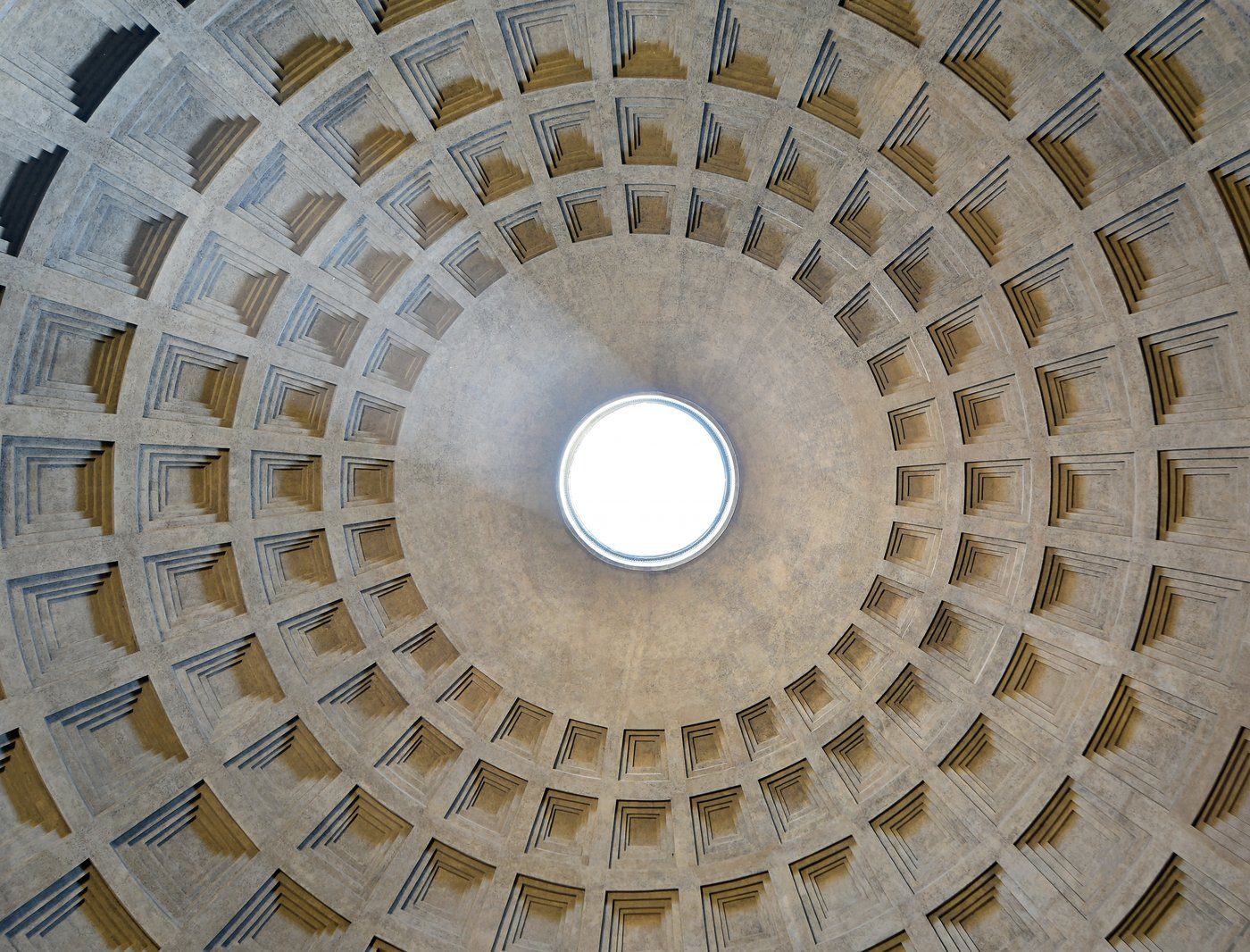

Wnętrze Panteonu — kasetonowa kopuła o średnicy ~43 m z oculusem na szczycie; jedyne źródło światła, żadnych podpór wewnętrznych · źródło: Livioandronico2013, Wikimedia Commons, CC BY-SA 4.0

💭 Pomyśl: Panteon był przez wieki kościołem chrześcijańskim (od 609 r. n.e.). Czy ta adaptacja miała sens architektoniczny i symboliczny?

Sprawdź odpowiedź

Tak — i to dlatego jest tak dobrze zachowany. Kościoły były użytkowane i remontowane, co ocaliło budowlę przed rozbiórką na materiały budowlane (los wielu innych antycznych budowli). Symbolicznie: okrągłe wnętrze jako „niebo" pasuje do chrześcijańskiej symboliki kopuły nad ołtarzem (wzorzec dla Hagia Sophia, bazyliki św. Piotra). Kościół przejął budowlę, adaptując ją bez przebudowy struktury — jedynie usunął posągi pogańskie i zastąpił je ołtarzami.

🏛️ Koloseum — analiza

Amfiteatr Flawiuszów (Koloseum) w Rzymie (ok. 70–80 n.e., dynastia Flawiuszy) to największa arena starożytności, mieszcząca od 50 000 do 80 000 widzów.

📐 DEFINICJA — amfiteatr: owalny lub eliptyczny budynek widowiskowy z areną pośrodku i trybunami widzów dookoła. Służył walkam gladiatorów, polowaniom na zwierzęta (venationes) i egzekucjom publicznym.

Czym to NIE jest: amfiteatr NIE jest teatrem greckim (ten ma półokrągłą orchestrę i jest wpisany w zbocze wzgórza) ani Circus Maximus (ten służył wyścigom rydwanów — zupełnie inna funkcja i kształt).

Fasada. Koloseum ma cztery kondygnacje. Trzy dolne ozdobione są pilastrami w kolejnych trzech porządkach greckich — doryckim, jońskim, korynckim. Czwarta kondygnacja jest ślepa (z pilastrami korynckimi). To jeden z pierwszych przykładów użycia porządków jako elementu dekoracyjnego, nie strukturalnego — pilastry są przyklejone do ściany, nie dźwigają stropu. To ważna różnica wobec greckiego użycia kolumn.

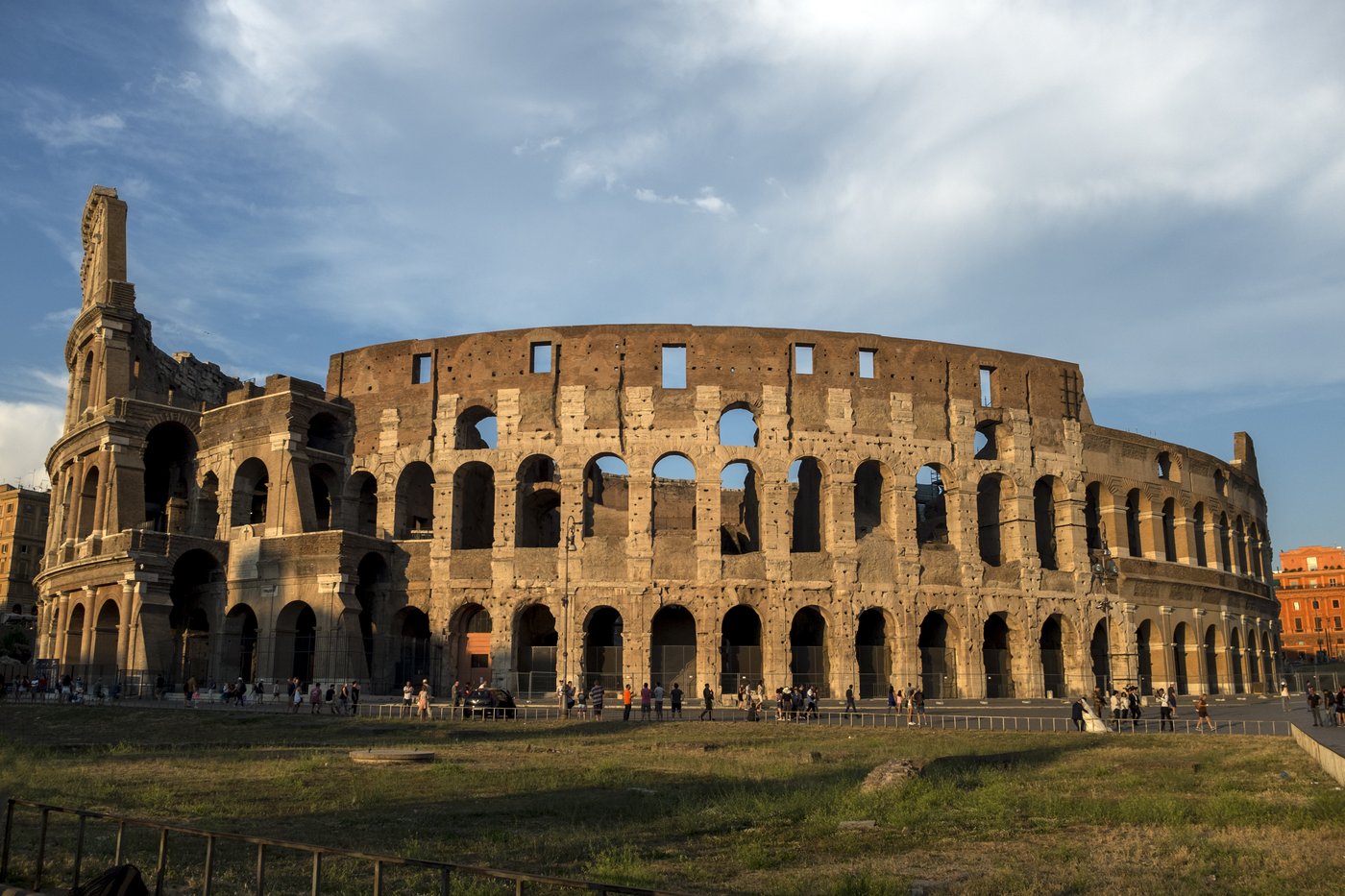

Koloseum (Amfiteatr Flawiuszów, ok. 70–80 n.e.) — cztery kondygnacje z pilastrami w kolejnych porządkach (dekoracyjnie, nie nośnie); 50–80 tys. widzów · źródło: Silviomerci1971, Wikimedia Commons, CC BY-SA 4.0

Konstrukcja. Eliptyczny budynek (188 × 156 m; sama arena ok. 83 × 48 m) otoczony jest pierścieniami sklepień krzyżowych i beczkowych, wspartych na sieci murów promieniowych. System korytarzy i przejść pozwala na szybkie zajęcie i opuszczenie miejsc przez tysiące widzów — każda para bram (vomitoria) obsługuje określony sektor.

Velarium. Nad trybunami rozciągano tentorię — wielki płócienny dach (velarium), zaczepiany do masztów na szczycie budowli. Chronił widzów przed słońcem. Jego obsługą zajmowali się marynarze cesarskiej floty.

⚠️ Uwaga, pułapka

Nie myl Koloseum z Circus Maximus. Circus Maximus to wydłużony tor wyścigowy (600 m długości) z centralną ozdobną przegrodą (spina), służący wyścigom rydwanów — to inna funkcja, inna forma, inne widowisko. Koloseum to arena do walk; Circus Maximus to tor wyścigowy. Oba są największymi budowlami rozrywkowymi starożytności, ale zupełnie różnymi typami.

Łuk Tytusa — relief narracyjny

Łuk Tytusa na Forum Romanum w Rzymie (ok. 81–82 n.e.) wzniesiono ku czci cesarza Tytusa po jego śmierci, dla upamiętnienia zdobycia Jerozolimy w 70 n.e.

📐 DEFINICJA — łuk triumfalny: wolno stojąca brama architektoniczna wznoszona dla upamiętnienia zwycięstw militarnych lub cesarzy. Składa się z jednego lub kilku przelotów sklepionych łukiem, ozdobiona reliefami i inskrypcjami.

Po ludzku: permanentny pomnik triumfu — trwalsza wersja ulotnego pochodu tryumfalnego.

W przejściu łuku znajdują się dwa wielkie reliefy. Jeden przedstawia triumfalny pochód z łupami z jerozolimskiej Świątyni — widzimy wyraźnie menorę (siedmioramienny świecznik) i srebrne trąby. Drugi ukazuje Tytusa stojącego na rydwanie, uwieńczanego przez Wiktorię; konie prowadzi bogini (Roma lub Virtus), wokół idą liktorzy i personifikacje Senatu i Ludu Rzymskiego. Orła niosącego Tytusa do nieba (apoteoza) przedstawia osobny relief — na sklepieniu przejazdu.

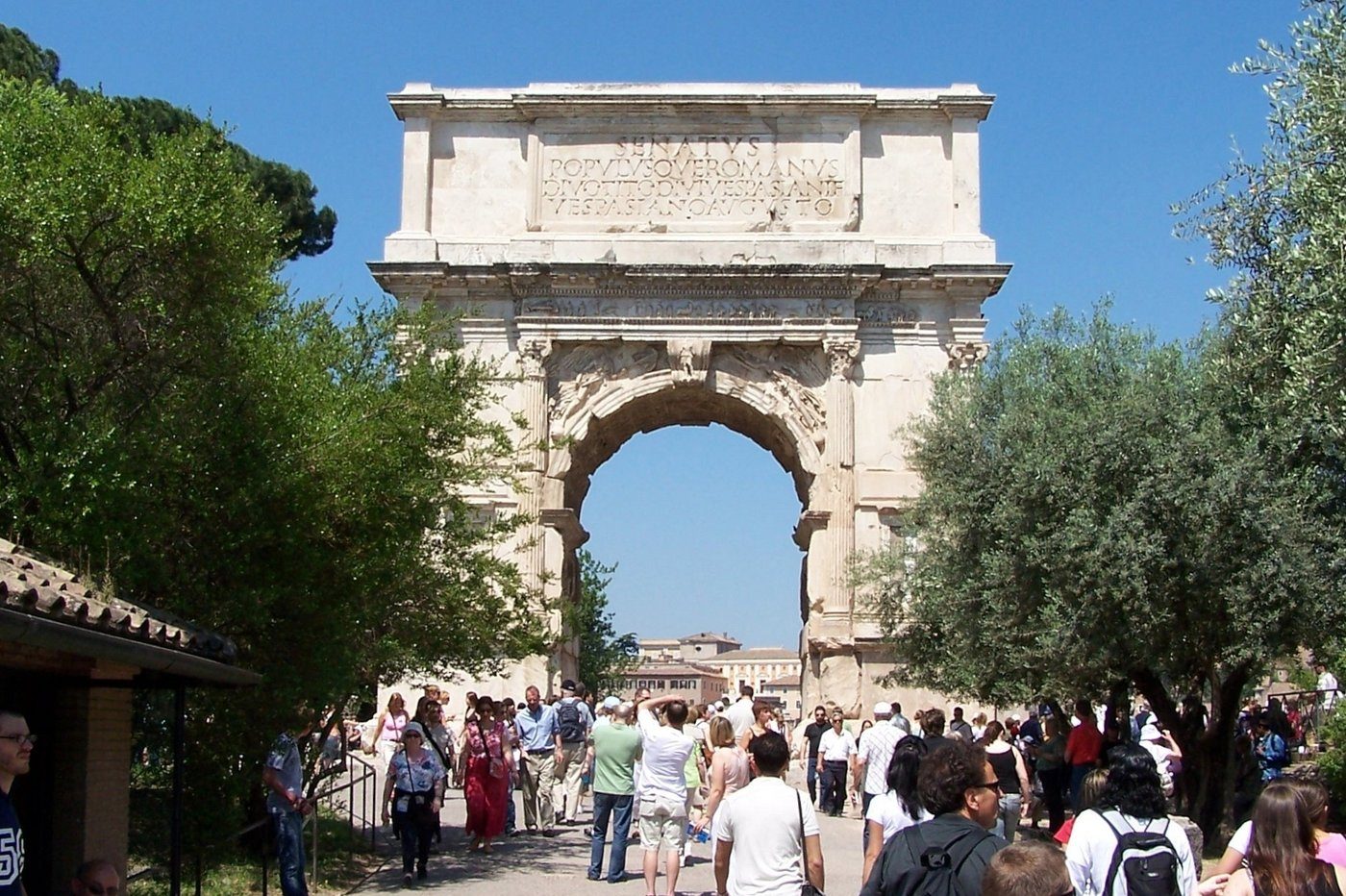

Łuk Tytusa na Forum Romanum (81–82 n.e.) — jednoprzelotowy łuk triumfalny; w przejściu relief z pochodem niosącym menorę zdobytą w Jerozolimie · źródło: Berthold Werner, Wikimedia Commons, domena publiczna

Te reliefy mają charakter narracyjny — opowiadają konkretne zdarzenie historyczne, nie alegorię. I co ważne: postaci są przedstawione w głębokim reliefu, z zachowaniem przestrzeni. Figury różnią się odległością od płaszczyzny tła — te bliżej widza są grubsze, dalsze — spłaszczone. To wczesna próba oddania głębi przestrzennej.

Akwedukty i drogi — infrastruktura imperium

💭 Pomyśl: Co łączy akwedukt z polityką imperialną? Czy to tylko kwestia techniczna?

Sprawdź odpowiedź

Akwedukt dostarcza wodę miastom, które bez niego nie mogłyby istnieć w tej skali. Rzym u szczytu miał ponad milion mieszkańców — bez sieci 11 akweduktów to niemożliwe. Ale akwedukt to też demonstracja siły: budować go mógł tylko ktoś z kapitałem i organizacją na skalę państwową. Prowincje, które dostawały akwedukt, dostawały zarazem Rzym w sensie materialnym i symbolicznym. Podobnie drogi — budowane przez armię, służyły szybkiemu przemieszczaniu legionów, ale też handlowi i administracji. Sieć dróg to sieć władzy.

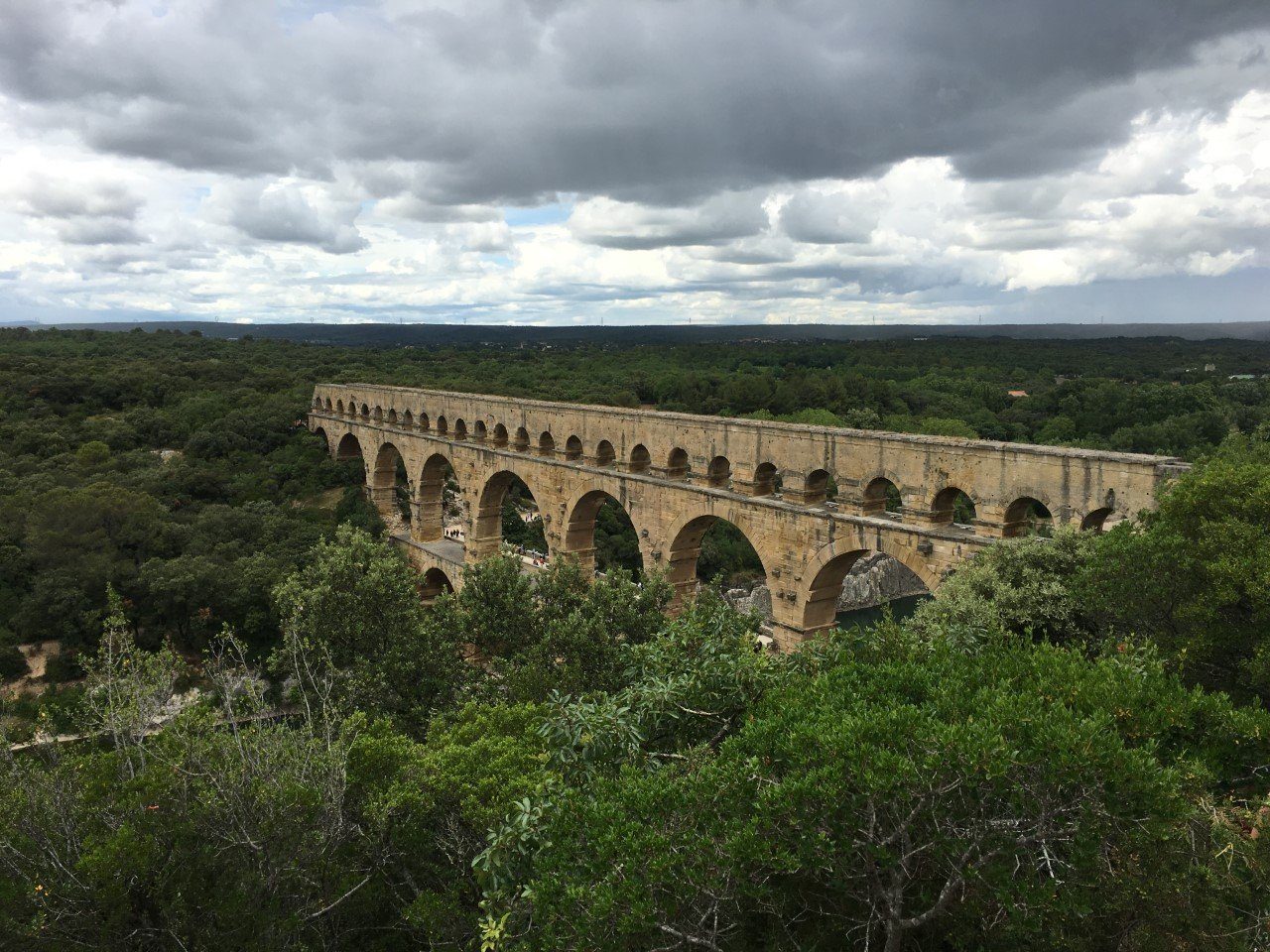

Pont du Gard (I w. n.e., płd. Francja) — rzymski akwedukt nad doliną rzeki Gard; trzy kondygnacje arkad prowadziły wodę siłą grawitacji · źródło: Isabel Rincon, Wikimedia Commons, CC BY-SA 4.0

📐 DEFINICJA — akwedukt: system kanałów, tuneli i wiaduktów służący do doprowadzenia wody ze źródeł lub rzek do miast. Używa minimalnego spadku (ok. 0,5 m na km) i siły grawitacji.

Po ludzku: rura grawitacyjna na skalę setek kilometrów, utrzymująca stały przepływ bez pomp. Czym to NIE jest: akwedukt NIE jest po prostu mostem — most służy do przejścia nad przeszkodą, akwedukt do przeprowadzenia wody; gdy akwedukt przebiega nad doliną, mamy wiadukt akweduktowy.

Sieć dróg rzymskich liczyła ok. 80 000 km dróg utwardzonych, zbudowanych na podbudowie z kamienia, żwiru i cementu, z odwodnieniem i kamieniami milowymi. Expressis verbis: all roads lead to Rome — to nie metafora, lecz fakt topograficzny imperium.

⚠️ Uwaga, pułapka

Dwie najczęstsze pomyłki:

1. Koloseum vs Circus Maximus — już omawialiśmy. Przypomnij sobie: amfiteatr (owalny, do walk) vs tor wyściągowy (wydłużony, do rydwanów).

2. Panteon jako budowla „zawsze chrześcijańska" — Panteon był świątynią pogańską poświęconą wszystkim bogom przez prawie 600 lat, zanim przekształcono go w kościół (609 n.e.). Kiedy mówisz „Panteon" w kontekście starożytnym, mówisz o świątyni Hadriana — nie o kościele Marii i Męczenników (to jego późniejsza nazwa chrześcijańska).

🌍 Powiązania

Historia: podbój Jerozolimy przez Tytusa (70 n.e.) — diaspora żydowska jako bezpośredni skutek; relief Łuku Tytusa to jedno z najstarszych pozabiblijnych świadectw istnienia menory.
Inżynieria: kopuła Panteonu zainspirowała Brunelleschiego (Florencja, XV w.) i Michała Anioła (bazylika św. Piotra). Beton opus caementicium był przez wieki zapomnianą technologią — nowożytny beton zbrojony „odkryto" na nowo w XIX w.
Religia: okrągły kształt Panteonu stał się wzorcem kopuły kościelnej i baptysterium w architekturze chrześcijańskiej i islamskiej.

🤯 Ciekawostka

Skład betonowej zaprawy w Panteonie jest wciąż badany przez inżynierów i chemików. Okazuje się, że pucolana wulkaniczna zawiera minerały, które z biegiem czasu WZMACNIAJĄ beton, a nie go degradują — odwrotnie niż nowoczesny beton portlandzki. Kopuła Panteonu jest po prawie 1900 latach mocniejsza niż w dniu, gdy ją wylano.

📐 Definicje tej lekcji

Opus caementicium — rzymski beton z kruszywa i pucolany; podstawa monumentalnej architektury.
Opus incertum — technika budowania z nieregularnych kamieni łamanych w jądrze betonowym.
Opus reticulatum — technika z kwadratowych kamieni układanych w siatkę pod kątem 45°.
Łuk — przekrycie przenoszące siły przez ściskanie klinowatych elementów; zwornik zamyka łuk.
Sklepienie beczkowe — łuk wyciągnięty w głąb; wymaga podparcia po obu bokach.
Sklepienie krzyżowe — przecięcie dwóch sklepień beczkowych; siły skupiają się w narożnych filarach.
Kopuła — łuk obrócony wokół osi pionowej; przenosi siły południkowe i równoleżnikowe.
Rotunda — cylindryczna budowla przekryta kopułą.
Oculus — okrągły otwór w szczycie kopuły.
Łuk triumfalny — wolno stojąca brama upamiętniająca zwycięstwa militarne.
Amfiteatr — owalny budynek widowiskowy z areną pośrodku i trybunami dookoła.
Akwedukt — system grawitacyjny doprowadzający wodę do miast.

📌 Najważniejsze w pigułce

Opus caementicium (beton) umożliwił formy niemożliwe przy systemie belkowym.
Łuk, sklepienie i kopuła działają przez ściskanie — kamień jest w tym wytrzymały.
Panteon: kopuła 43,3 m bez podpór wewnętrznych — możliwa dzięki gradacji materiałów i masywnym murom bębna; oculus jako jedyne źródło światła i symbol kosmiczny.
Koloseum: dekoracyjne użycie porządków (pilastry), sprawny system komunikacji dla tysięcy widzów; NIE myl z Circus Maximus.
Akwedukty i drogi: infrastruktura jako narzędzie władzy imperialnej.

🎒 Zadania

Zadanie 4.1.1. Opisz słowami, w jaki sposób kopuła Panteonu przenosi obciążenie własnego ciężaru na podłoże. Użyj pojęć: bęben, ściskanie, południkowe siły, mury bębna.

Pokaż rozwiązanie

Kopuła działa jak łuk obrócony wokół osi. Jej ciężar wytwarza siły południkowe (biegnące od oculusu w dół wzdłuż krzywizny), które ściskają materiał kopuły i odprowadzają obciążenie na cylindryczny bęben. Bęben — o grubości do 6 m — przejmuje te siły i przekazuje je dalej w dół przez fundament do podłoża. Nie ma żadnej siły pionowej przenoszonej przez wolne powietrze wnętrza — cały ciężar idzie przez ściany.

Zadanie 4.1.2. Łuk Tytusa i kolumna Trajana (o której przeczytasz w jednostce 4.2) są przykładami reliefu narracyjnego w przestrzeni publicznej. Czym różni się ten typ reliefu od reliefu dekoracyjnego (np. fryz z meandra)? Odpowiedz własnymi słowami.

Pokaż rozwiązanie

Relief dekoracyjny przedstawia powtarzający się wzór lub alegoryczne, bezosobowe figury — nie opowiada konkretnej historii, nie ma początku ani końca. Relief narracyjny przedstawia konkretne zdarzenia historyczne w ustalonej kolejności (są bohaterowie, jest akcja, jest miejsce i czas). Łuk Tytusa: pochód tryumfalny z identyfikowalnymi łupami; kolumna Trajana: ciąg scen z wojen dackich w spiralnej taśmie. Widz rozpoznaje nie tylko styl, ale treść — propagandowy zapis historii.

Zadanie 4.1.3. Oceń: w jakim sensie akwedukt jest dziełem sztuki, a w jakim wyłącznie inżynierią? Podaj argument za każdą odpowiedzią.

Pokaż rozwiązanie

Za „tylko inżynierią": akwedukt jest budowany pod kątem funkcji (przeprowadzenie wody przy minimalnym spadku); forma wynika ze zoptymalizowanej funkcji, nie z programu estetycznego. Za „dziełem sztuki": wielkie wiadukty akweduktowe (np. Pont du Gard w Nîmes) mają silne walory kompozycyjne — trzy rzędy arkad o zróżnicowanych wysokościach tworzą harmonijną strukturę wizualną; były też podziwialne jako świadectwa cywilizacyjnej siły Rzymu. Granica między inżynierią a architekturą w Rzymie jest płynna — to samo opus caementicium służy obu.

🔍 Sprawdź, czy umiesz

[ ] Wyjaśnić różnicę między opus incertum, opus reticulatum a opus caementicium.
[ ] Opisać zasadę statyczną łuku i kopuły — dlaczego działają bez żadnego spoiwa?
[ ] Wskazać na planie/opisie Panteonu: pronaos, rotundę, bęben, kopułę, oculus.
[ ] Odróżnić amfiteatr od circus i podać przykłady obu.
[ ] Wyjaśnić propagandową i praktyczną rolę akweduktów i dróg.
