Katedra gotycka — konstrukcja i symbolika światła

🎯 Po co Ci to?

Wyobraź sobie, że musisz zaprojektować budynek tak duży, że mógłby pomieścić kilka tysięcy ludzi, i chcesz, żeby jego wnętrze było wypełnione światłem — a jedynym materiałem, którym dysponujesz, jest kamień. W XI i XII wieku wydawało się to niemożliwe. Grube mury romańskie trzymały sklepienie siłą swojej masy — każde okno osłabiało ścianę. A potem ktoś zadał właściwe pytanie: czy mur musi dźwigać sklepienie? Odpowiedź zmieniła historię architektury.

✅ Czego się nauczysz

Po tej lekcji potrafisz:

• wyjaśnić, jak działa system konstrukcyjny gotyku (łuk ostry, sklepienie żebrowe, łęk przyporowy) i dlaczego umożliwia wielkie okna;
• rozróżnić i nazwać kluczowe elementy katedry gotyckiej;
• opowiedzieć o symbolice światła w teologii gotyku;
• omówić Notre-Dame de Paris, Sainte-Chapelle i katedrę w Chartres jako przykłady różnych rozwiązań gotyckich.

🔁 Przypomnij sobie

W romańskich kościołach ściany były grube — nieraz półtora metra i więcej. Okna były niewielkie, bo każde cięcie w murze zmniejszało jego nośność. Sklepienia były kolebkowe (półcylindryczne) i wywierały parcie na całą długość ściany. Teraz zastanów się — co by się stało, gdyby to parcie skierować punktowo na zewnątrz?

📘 Wyjaśnienie

Rewolucja konstrukcyjna — jak to naprawdę działa

💭 Pomyśl: Wyobraź sobie dwie cegły oparte o siebie czubkami, tworząc kształt litery „^". Gdzie idzie siła, gdy na ten szczyt nałożysz ciężar?

Sprawdź odpowiedź

Siła schodzi ukośnie w dół, ku podstawom cegieł — na zewnątrz. To samo dzieje się ze sklepieniem kolebkowym: wywiera parcie nie tylko pionowo w dół, ale przede wszystkim poziomo — „rozpycha" ściany na boki. Dlatego romańskie ściany musiały być grube i masywne: to ich masa „broniła" się przed tym parciem.

Budowniczowie gotycy zaczęli od drobnej, lecz genialnej zmiany kształtu łuku. W miejsce półokrągłego, romańskiego łuku polecili budować łuk ostry — złożony z dwóch łuków kołowych, które spotykają się w szpicu. Ten drobny detal ma ogromne konsekwencje: łuk ostry kieruje siły bardziej pionowo niż poziomo, a przy tym pozwala regulować jego wysokość niezależnie od szerokości przęsła. Można go napiąć wysoko, choćby przęsło było wąskie — czego półokrągły łuk nie pozwalał.

💭 Pomyśl: Jeśli łuk ostry kieruje parcie bardziej pionowo, to po co w ogóle były potrzebne łęki przyporowe? Czy sam łuk ostry rozwiązałby problem?

Sprawdź odpowiedź

Nie do końca. Łuk ostry zmniejsza parcie poziome, ale go nie eliminuje. Przy dużych rozpiętościach i wielkich nawach — jak w katedrach gotyckich liczących 30 i więcej metrów wysokości — pozostałe parcie nadal byłoby za silne dla cienkich ścian. Potrzeba było czegoś, co to parcie odprowadzi na zewnątrz.

Rozwiązaniem okazało się żebrowanie sklepień. Zamiast masywnego łuku kolebkowego, gotyccy budowniczowie wznieśli sklepienie krzyżowo-żebrowe: na przecięciu kwadratowego lub prostokątnego przęsła poprowadzili kamienne żebra — dwa przecinające się łuki po przekątnych. Żebra koncentrują siły w kilku punktach (narożnikach przęsła), a między nimi wypełnienie jest cienkie i lekkie. Siła idzie teraz punktowo, jak po drabinie, w dół do filarów — nie rozprasza się wzdłuż całej ściany.

📐 DEFINICJA — łuk ostry: łuk złożony z dwóch fragmentów łuków kołowych spotykających się pod kątem ostrym w zworniku, wywierający parcie bardziej pionowe niż półokrągły łuk romański i pozwalający regulować wysokość niezależnie od szerokości rozpiętości.

Po ludzku: łuk z szpiczastym wierzchołkiem — zamiast półkola. Czym to NIE jest: każdy łuk ostry to nie gotyk — łuk ostry pojawia się w architekturze arabskiej (Bliski Wschód, Sycylia normańska) wcześniej niż we Francji. Sam kształt łuku nie wystarcza do definicji gotyku; liczy się cały system konstrukcyjny.

📐 DEFINICJA — sklepienie krzyżowo-żebrowe: sklepienie złożone z kamiennych żeber (łuków) biegnących po przekątnych i wzdłuż boków przęsła, koncentrujących siły w punktach podpory i pozwalających wypełnić pola między żebrami cienką, lekką warstwą.

Po ludzku: zamiast grubej kopuły — siatka kamiennych żeber jak parasol; między nimi cienka powłoka. Czym to NIE jest: nie myl sklepienia żebrowego z gwiaździstym (późnogotyckim) ani z renesansowym kasetonowym — mają inne struktury.

Teraz: skąd przychodzą pomocnicy odprowadzający parcie? To łęki przyporowe (arc-boutant). Wyobraź sobie pochylone kamienne ramię łączące górną partię ściany nawy głównej z masywną przyporą stojącą kilka metrów dalej. Parcie sklepienia spływa żebrami do góry ściany, przechwytuje go łęk przyporowy i odprowadza ukośnie na zewnątrz do przypory, a z niej pionowo w ziemię.

📐 DEFINICJA — łęk przyporowy (arc-boutant): pochylony łuk kamienny łączący zewnętrzną ścianę nawy z wolnostojącą przyporą, przenoszący parcie sklepienia z górnej strefy ściany na zewnątrz budynku.

Po ludzku: kamienna kulka do bilardu, która odbiera cios ze sklepienia i odprowadza go na ziemię obok budynku. Czym to NIE jest: nie myl łęku przyporowego z przyporą — przypora to pionowy masyw murowy; łęk to pochylone ramię łączące ścianę z przyporą.

📐 DEFINICJA — przypora: masywny pionowy element murowy dostawiony do ściany zewnętrznej lub wolnostojący, przyjmujący boczne parcie przekazywane przez łęk przyporowy.

Efekt? Ściana nawy głównej jest zwolniona z obowiązku dźwigania sklepienia. Można ją więc przewiercić wielkimi otworami. I tu wchodzi witraż.

🏛️ Architektura — elementy i konstrukcja

Katedra gotycka ma kilka charakterystycznych stref, które warto umieć nazwać.

Triforium to poziomy pas arkad (często ślepy, czyli bez okien za nimi) biegnący ponad arkadami nawy głównej, a poniżej okien najwyższej strefy — clerestorium. W gotyku dojrzałym triforium staje się przeszklone (np. katedra w Saint-Denis po przebudowie, katedra w Amiens).

Maswerk to ozdobna kamienna siatka wypełniająca górną część okna gotyckiego, złożona z geometrycznych kształtów — kół, trójliści, czteroliści. To zarazem element dekoracyjny i konstrukcyjny: utrzymuje szybki witrażowe i nadaje oknu rytm.

Wimperga to trójkątna dekoracyjna ościeżnica nad portalem lub oknem, często profilowana i zwieńczona kwiatonem; pełni przede wszystkim rolę estetyczną.

Pinakiel to wąska, ostrosłupowa wieżyczka wieńcząca przyporę lub wimpergę; pełni też funkcję statyczną — jego ciężar dociąża przyporę, zwiększając jej stabilność.

📐 DEFINICJA — triforium gotyckie: poziomy pas arkad w nawie głównej katedry, umieszczony między arkadami naw bocznych a oknami clerestorium; w gotyku dojrzałym często przeszklony.

📐 DEFINICJA — maswerk: ozdobna kamienna siatka z geometrycznych wzorów wypełniająca pole okna gotyckiego powyżej podziału na lancetowe kwatery; utrzymuje szybki witrażowe i dekoruje.

📐 DEFINICJA — wimperga: trójkątna, strzeliście profilowana dekoracyjna ościeżnica nad portalem lub oknem gotyckiej budowli.

📐 DEFINICJA — pinakiel: smukła, ostrosłupowa wieżyczka wieńcząca przyporę, wimpergę lub narożnik; pełni rolę dekoracyjną i statyczną (dociąża przyporę).

👁️ Patrz i analizuj — Notre-Dame de Paris

Notre-Dame de Paris to jedno z najlepiej dokumentowanych dzieł architektury gotyckiej. Budowę rozpoczęto około 1163 roku, korpus nawowy ukończono do ok. 1220, wieże — do ok. 1250, choć budowla była uzupełniana i modyfikowana przez kolejne stulecia.

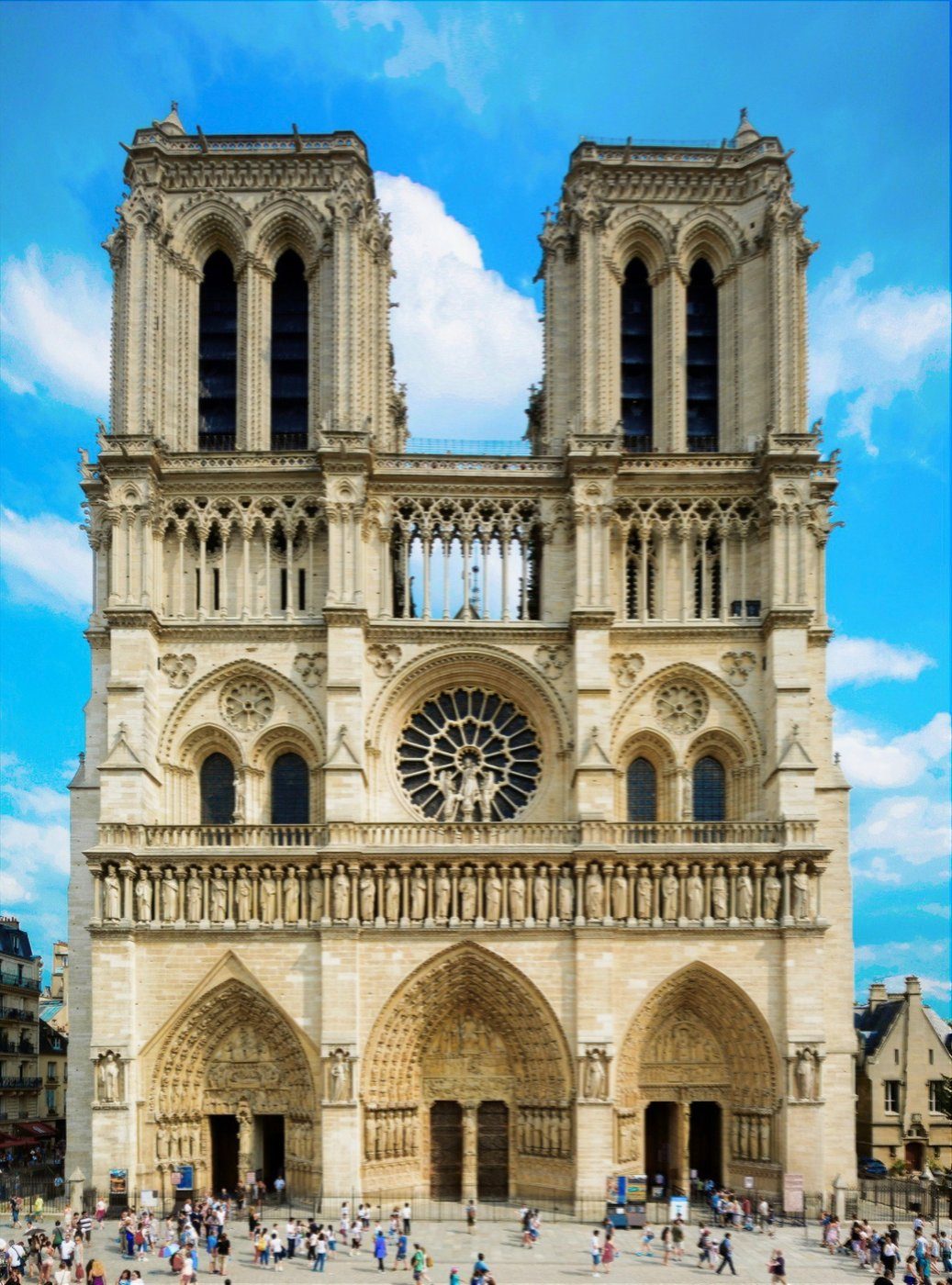

💭 Pomyśl: Notre-Dame stoi na wyspie Île de la Cité na Sekwanie. Gdy stoisz przed jej fasadą zachodnią, widzisz dwie masywne wieże, między nimi trzy portale i wielką rozętę. Co według ciebie tłumaczy symetryczny układ tej fasady? Dlaczego trzy portale, a nie jeden?

Sprawdź odpowiedź

Symetria fasady odpowiada wewnętrznemu podziałowi: trzy portale prowadzą do nawy głównej i do naw bocznych (w Notre-Dame nawy boczne są podwójne — kościół jest pięcionawowy). Rytm trzech powtarza się w całej architekturze gotyckiej i ma też wymiar symboliczny: trójca. Troje drzwi to też zaproszenie dla różnych grup — wejście główne dla procesji, boczne dla codziennych wiernych. Fasada zachodnia katedry to program ikonograficzny czytany od dołu (historia zbawienia w tympanach) do góry (galeria królewska, rozęta, wieże zbliżające budowlę do nieba).

Łęki przyporowe Notre-Dame to jeden z najpiękniejszych przykładów tej konstrukcji: wysyłają swoje ramiona z nawy głównej przez nawy boczne jak kamienne skrzydła. Pożar w 2019 roku zniszczył XIX-wieczną iglicę (projekt Viollet-le-Duca) i drewniane wiązania dachu, lecz sklepienia ocalały dzięki żebrowej konstrukcji — co pokazuje, jak sprytnie gotycki system rozkłada obciążenia.

👁️ Patrz i analizuj — Sainte-Chapelle i katedra w Chartres

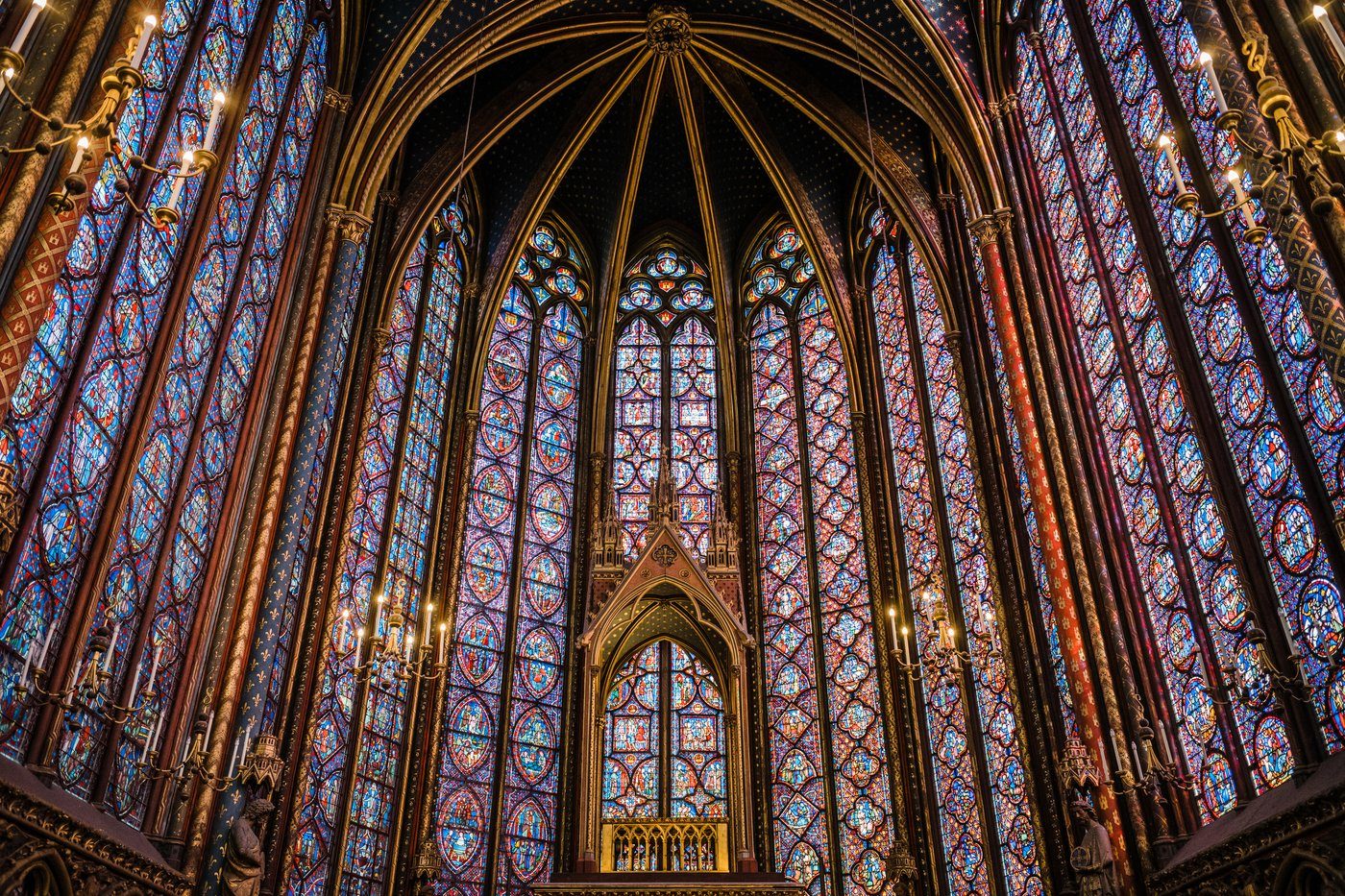

Sainte-Chapelle w Paryżu (konsekrowana 1248) to skrajne wcielenie idei gotyku. Louis IX (Święty Ludwik) wzniósł ją, by przechowywać relikwie Korony Cierniowej. Budowniczy — nieznany z imienia (dawniej przypisywano go Pierre'owi de Montreuil, dziś ta atrybucja jest odrzucana) — doprowadził logikę gotyku do ekstremalnego wniosku: ściany są niemal całkowicie wyeliminowane. Kaplica górna to płaszcz z witraży — ok. 600 m² przeszklenia, 15 wielkich okien (z 1113 scenami biblijnymi) i rozęta. Kamień pozostał jedynie jako cienki szkielet; resztę zrobiło szkło i ołów.

💭 Pomyśl: Jeśli Sainte-Chapelle usuwa ściany prawie zupełnie, to co trzyma cały budynek?

Sprawdź odpowiedź

Potężne przypory z zewnątrz i cienkie żebrowane sklepienie wewnątrz. Cały budynek to właściwie kamienny szkielet otoczony szklanymi ścianami — jak szklany namiot rozciągnięty na kamiennym stelażu. Z zewnątrz Sainte-Chapelle sprawia wrażenie budynku zbyt cienkiego na swoją wysokość; siłę bierze z podziału obciążeń na zewnętrzne masywne przypory.

Katedra w Chartres (główna budowa po pożarze 1194, korpus gotowy ok. 1220, konsekracja 1260) słynie z dwóch rzeczy: z programu rzeźbiarskiego portali i z witraży. Witraże Chartres to ok. 176 okien o łącznej powierzchni niemal 2600 m², z których część pochodzi jeszcze z XII wieku (tzw. okno Belle Verrière — Piękna Szklarka — Matka Boska z Dzieciątkiem w błękitnej szacie na intensywnie czerwonym tle). Intensywność błękitu chartreskiego przez wieki była nieosiągalna dla innych szklarzy — dziś wiemy, że zawdzięcza się ją specyficznemu składowi szkła z kobaltowym barwnikiem.

Program rzeźbiarski portalów Chartres jest jednym z najbardziej kompletnych w gotyku: Royal Portal (portal królewski) z ok. 1145–55, zachodni, to jeden z najstarszych zespołów figur kolumnowych. Postacie wydłużone, sztywne, pozbawione naturalnego ruchu — to cechy wczesnogotyckiej rzeźby, którą wkrótce zastąpi naturalizm i ruch. Tympanon środkowego portalu przedstawia Maiestas Domini — Chrystusa w Chwale.

🕰️ Oś czasu / kontekst epoki

ok. 1144 — poświęcenie chóru opactwa Saint-Denis (Suger z Saint-Denis: gotyk narodzony)
ok. 1163 — rozpoczęcie budowy Notre-Dame de Paris
1194     — pożar Chartres; odbudowa w dojrzałym gotyku
ok. 1220 — korpus Chartres gotowy (konsekracja dopiero 1260); Notre-Dame ukończona w korpusie
1248     — konsekracja Sainte-Chapelle
ok. 1210–1275 — budowa katedry w Reims (miejsce koronacji królów Francji)
ok. 1220–1270 — katedra w Amiens: gotyk dojrzały i promienisty
XIV–XV w. — gotyk płomienisty (Francja, Niemcy, Polska)

Gotyk rodzi się we Francji, w opactwie Saint-Denis pod Paryżem, za sprawą opata Sugera (ok. 1081–1151). Suger przebudował chór opactwa, stosując żebrowane sklepienia i wielkie okna. Uzasadnienie teologiczne sformułował wprost: światło jest Bogiem (nawiązując do tzw. teologii światła Pseudo-Dionizego Areopagity). Lux nova — nowe światło — wpływające przez kolorowe szyby miało być metaforą Bożej obecności: niematerialne, a jednak widzialne.

🌍 Powiązania

Symbolika światła w gotyku czerpie z teologii Pseudo-Dionizego Areopagity (V/VI w. n.e.), który pisał, że Bóg jest „Ojcem świateł" i że piękno materialne może prowadzić do kontemplacji piękna nadprzyrodzonego. Suger z Saint-Denis odczytał to jako legitymizację kosztownej i świetlistej architektury. Był to też argument polityczny: wspaniała katedra chwaliła króla Francji patronującego biskupstwu.

⚠️ Uwaga, pułapka

Dwie częste pomyłki, które warto rozbroić:

Pierwsza: gotyk utożsamiany z łukiem ostrym. To za mało. Łuk ostry pojawia się w islamskiej architekturze maghrebskiej (np. meczety w Tunezji) setki lat przed gotycką katedrą i jest tam stosowany bez żebrowanych sklepień ani łęków przyporowych. Gotyk to system: łuk ostry + żebrowane sklepienie + łęk przyporowy działające razem.

Druga: mit germański. Giorgio Vasari w XVI wieku pogardliwie nazwał ten styl „gotyckim" (od Gotów, czyli barbarzyńców), sugerując, że pochodzi z germańskich lasów — mrocznych i dzikich. To złośliwa konstrukcja renesansowego humanisty, który gardził średniowieczem. Gotyk narodził się we Francji, na dworskim i klasztornym gruncie, i był rozumiany przez swoich twórców jako wyraz najwyższej cywilizacji — nie barbarzyństwa.

📐 Definicje tej lekcji

• Łuk ostry — łuk ze szpiczastym wierzchołkiem, wywierający parcie bardziej pionowe; element systemu gotyckiego.
• Sklepienie krzyżowo-żebrowe — sklepienie z kamiennymi żebrami na przekątnych przęsła, koncentrujące siły punktowo.
• Łęk przyporowy (arc-boutant) — pochylony łuk odprowadzający parcie sklepienia z górnej strefy ściany na zewnętrzną przyporę.
• Przypora — masywny pionowy element murowy przyjmujący parcie od łęku przyporowego.
• Triforium gotyckie — poziomy pas arkad między strefą głównych arkad a clerestorium.
• Maswerk — kamienna siatka geometryczna wypełniająca pole okna gotyckiego.
• Wimperga — trójkątna dekoracyjna ościeżnica nad portalem lub oknem.
• Pinakiel — smukła ostrosłupowa wieżyczka wieńcząca przyporę lub wimpergę.

📌 Najważniejsze w pigułce

• System gotycki = łuk ostry + sklepienie krzyżowo-żebrowe + łęk przyporowy; trzy elementy działają razem.
• Łęk przyporowy wyzwala ścianę od dźwigania sklepienia — można ją przeszklić.
• Symbolika światła (Suger, Pseudo-Dionizy): lux nova jako metafora Bożej obecności.
• Notre-Dame — model katedry gotyckiej; Sainte-Chapelle — gotyk doprowadzony do ekstremalnej przezroczystości; Chartres — witraże i program rzeźbiarski.
• Mit germański (Vasari) to renesansowy pamflet, nie historia.

🎒 Zadania

Zadanie 7.1.1. Narysuj (schematycznie) przekrój poprzeczny katedry gotyckiej i zaznacz: łęk przyporowy, przyporę, sklepienie żebrowe, triforium i clerestorium. Podpisz każdy element jednym zdaniem opisującym jego funkcję.

Pokaż rozwiązanie

Schemat od środka (nawa główna) na zewnątrz:

1. Sklepienie żebrowe — dach nawy głównej, koncentruje parcie w punktach.
2. Clerestorium — najwyższy pas okien nawy głównej; możliwy tylko dzięki odciążeniu ściany.
3. Triforium — poziomy pas arkad poniżej clerestorium.
4. Łęk przyporowy — pochylone ramię biegnące od górnej ściany nawy przez nawę boczną do przypory.
5. Przypora — masywny pionowy słup na zewnątrz; przyjmuje i odprowadza parcie pionowo w ziemię.

Łatwy błąd: mylenie łęku przyporowego z przyporą — łęk to pochylone ramię, przypora to pionowy masyw.

Zadanie 7.1.2. Dlaczego Sainte-Chapelle może mieć okna zajmujące niemal całą powierzchnię ścian, a romański kościół z tego samego okresu nie mógłby sobie na to pozwolić? Odpowiedz, odwołując się do systemu konstruktywnego.

Pokaż rozwiązanie

W romańskim kościele ściana dźwiga sklepienie kolebkowe i musi być gruba i masywna — każde okno ją osłabia. W Sainte-Chapelle sklepienie żebrowe przekazuje parcie punktowo na żebra, żebra na filary, a łęki przyporowe odprowadzają je na zewnętrzne przypory. Ściana jest dosłownie zwolniona z funkcji nośnej — stała się ramą dla witraży. Możliwe to jest tylko dlatego, że trzy elementy systemu (łuk ostry, sklepienie żebrowe, łęk przyporowy) działają razem.

Zadanie 7.1.3. „Gotyk to architektura lasów germańskich." Oceń tę tezę historycznie: skąd pochodzi, co jest w niej prawdą, co fałszem?

Pokaż rozwiązanie

Teza pochodzi od Giorgia Vasariego (XVI w.) — renesansowego pisarza, który traktował gotyk jako barbarzyński nawrót do ciemności. Jest fałszywa historycznie: gotyk narodził się we Francji (opactwo Saint-Denis, ok. 1144), w środowisku dworskim i klasztornym, za sprawą opata Sugera. Architektura gotycka była w swoim czasie rozumiana jako szczyt cywilizacji i teologicznej ekspresji. Łuk ostry nie pochodzi z germańskich lasów — znany był wcześniej w architekturze islamskiej. Nazwa „gotyk" to pejoratywne określenie wymyślone przez renesans, który chciał zdyskredytować średniowiecze.

🔍 Sprawdź, czy umiesz

• [ ] Wyjaśnić, jak łuk ostry, sklepienie żebrowe i łęk przyporowy razem umożliwiają wielkie okna.
• [ ] Opisać różnicę między przyporą a łękiem przyporowym.
• [ ] Wymienić i opisać kluczowe elementy dekoracyjne katedry gotyckiej (triforium, maswerk, wimperga, pinakiel).
• [ ] Powiązać symbolikę światła z teologią i koncepcją Sugera.
• [ ] Obalić mit o germańskim pochodzeniu gotyku.

---
