Analiza architektury: plan, bryła, fasada i przestrzeń
🎯 Po co Ci to?
Architektury nie możesz powiesić na ścianie i podziwiać z odległości. Wchodzisz do niej, poruszasz się po niej, czujesz jej proporcje ciałem. Ale żeby ją zrozumieć — żeby wiedzieć, dlaczego gotycka katedra robi na tobie takie wrażenie, a nowoczesne biurowce inne — potrzebujesz narzędzi opisu. Plan, bryła, fasada: to trzy różne sposoby patrzenia na ten sam budynek.
✅ Czego się nauczysz
Po tej lekcji potrafisz:
- opisać budowlę, posługując się kategoriami: rzut poziomy (plan), bryła, fasada, elewacja, wnętrze;
- rozpoznać podstawowe typy planów (bazylikowy, centralny, podłużny);
- omówić relację funkcji i formy w architekturze;
- porównać dwie różne budowle (np. gotycką katedrę i antyczny Panteon) i wskazać konsekwencje różnych rozwiązań przestrzennych.
📘 Wyjaśnienie
Budynek ma wiele twarzy
Zacznijmy od prostego ćwiczenia myślowego.
💭 Pomyśl: Wyobraź sobie dowolny budynek — dom, kościół, ratusz. Jak możesz go opisać? Jakie aspekty możesz wziąć pod uwagę?
Sprawdź odpowiedź
Możesz patrzeć na budynek z zewnątrz (jak wygląda, jaką ma bryłę, jak wygląda fasada — frontowa ściana), możesz wejść do środka (jak zorganizowana jest przestrzeń, jak się przemieszczasz), możesz spojrzeć z góry na rzut poziomy (plan — układ pomieszczeń, ścian, otworów). Te trzy perspektywy razem dają pełen obraz.
Architekturę opisujemy w trzech wzajemnie uzupełniających się kategoriach.
Rzut poziomy (plan) to widok budynku z góry, jakbyś zdjął dach i patrzył pionowo w dół. Plan pokazuje układ ścian, pomieszczeń, korytarzy, wejść. To jakby mapa budynku — widoczna wyłącznie na rysunku technicznym, nie z pozycji stojącego człowieka.
Bryła to przestrzenna forma budynku — to, co widzisz z zewnątrz, gdy obchodzisz go dookoła. Bryła może być prosta (sześcian, walec), złożona, wertykalna (wznosząca się) lub horyzontalna (rozłożona). Bryła opowiada o hierarchii części, o rytmie, o masie.
Fasada to frontowa elewacja — „twarz" budynku, ściana od strony wejścia lub reprezentacyjnego placu. To tu architekt skupia uwagę i akcentuje znaczenie budowli. Elewacje boczne i tylna też są częścią bryły, ale to fasada nadaje ton.
📐 DEFINICJA — rzut poziomy (plan architektoniczny): widok budynku z góry na poziomie przecięcia poziomego płaszczyzną, pokazujący układ ścian, pomieszczeń, otworów i elementów konstrukcyjnych.
Po ludzku: plan to mapa budynku — widać, gdzie są pokoje, gdzie ściany, gdzie drzwi. Nie widać tego stojąc przed budynkiem; plan to rysunek. Czym to NIE jest: plan to nie projekt elewacji ani bryły — to wyłącznie rzut poziomy.
📐 DEFINICJA — fasada: frontowa elewacja budynku, zwrócona ku przestrzeni publicznej lub wejściu; zazwyczaj reprezentacyjna i najbardziej opracowana artystycznie spośród elewacji.
Czym to NIE jest: fasada to nie każda ściana budynku; elewacja boczna i tylna to też elewacje, ale nie fasada. Fasada to konkretna, reprezentacyjna „twarz".
Typy planów — dwa wielkie rozwiązania
Przez wieki wykształciły się dwa fundamentalne typy planów dla budowli sakralnych i użyteczności publicznej:
Plan podłużny (bazylikowy) — budowla wydłużona, zorganizowana wzdłuż głównej osi od wejścia do ołtarza lub ściany centralnej. Wchodzisz i idziesz „w głąb". Nawę główną flankują nawy boczne. Ten plan steruje ruchem i kieruje uwagę ku jednemu punktowi. Grecka bazylika, kościół romański, gotycka katedra — wszystkie mają plan podłużny.
Plan centralny — budowla skupiona wokół środka, symetryczna we wszystkich kierunkach (koło, kwadrat, wielobok). Kopuła lub sklepienie wieńczy centrum. Stojąc w środku, masz poczucie skupienia, kontemplacji — nie ruchu ku przodowi. Panteon w Rzymie, baptysteria wczesnochrześcijańskie, Tempietto Bramantego (San Pietro in Montorio, Rzym) — to plan centralny.
💭 Pomyśl: Jakie doświadczenie przestrzenne daje plan podłużny, a jakie centralny? Które poczucie odpowiada modlitwie procesyjnej i liturgicznej, a które medytacji?
Sprawdź odpowiedź
Plan podłużny generuje ruch — wchodzisz, idziesz naprzód, jesteś prowadzony ku ołtarzowi. To doświadczenie pielgrzymki, procesji, kierunkowości. Plan centralny daje poczucie skupienia w jednym miejscu — oko (i duch) nie wędruje ku celowi, lecz zatrzymuje się w centrum. Dla tradycji chrześcijańskiej plan podłużny kojarzono z drogą ku Bogu (procesja, pielgrzymka), plan centralny z obecnością Boga (baptysteria, martyria nad grobami świętych).
📐 DEFINICJA — plan bazylikowy: układ przestrzenny budowli oparty na wydłużonej nawie głównej i nawach bocznych, zorientowanej na jednej osi podłużnej; typowy dla kościołów wczesnochrześcijańskich, romańskich i gotyckich.
📐 DEFINICJA — plan centralny: układ przestrzenny budowli skupionej wokół centralnego punktu, symetrycznej we wszystkich kierunkach (koło, kwadrat, wielobok, krzyż grecki); typowy dla baptysterium, mauzoleum, kaplicy kopułowej.
Dwie budowle — dwa światy
Porównajmy konkretnie katedrę Notre-Dame w Paryżu (gotyk, XIII–XIV wiek) z Panteonem w Rzymie (ok. 125 n.e.).

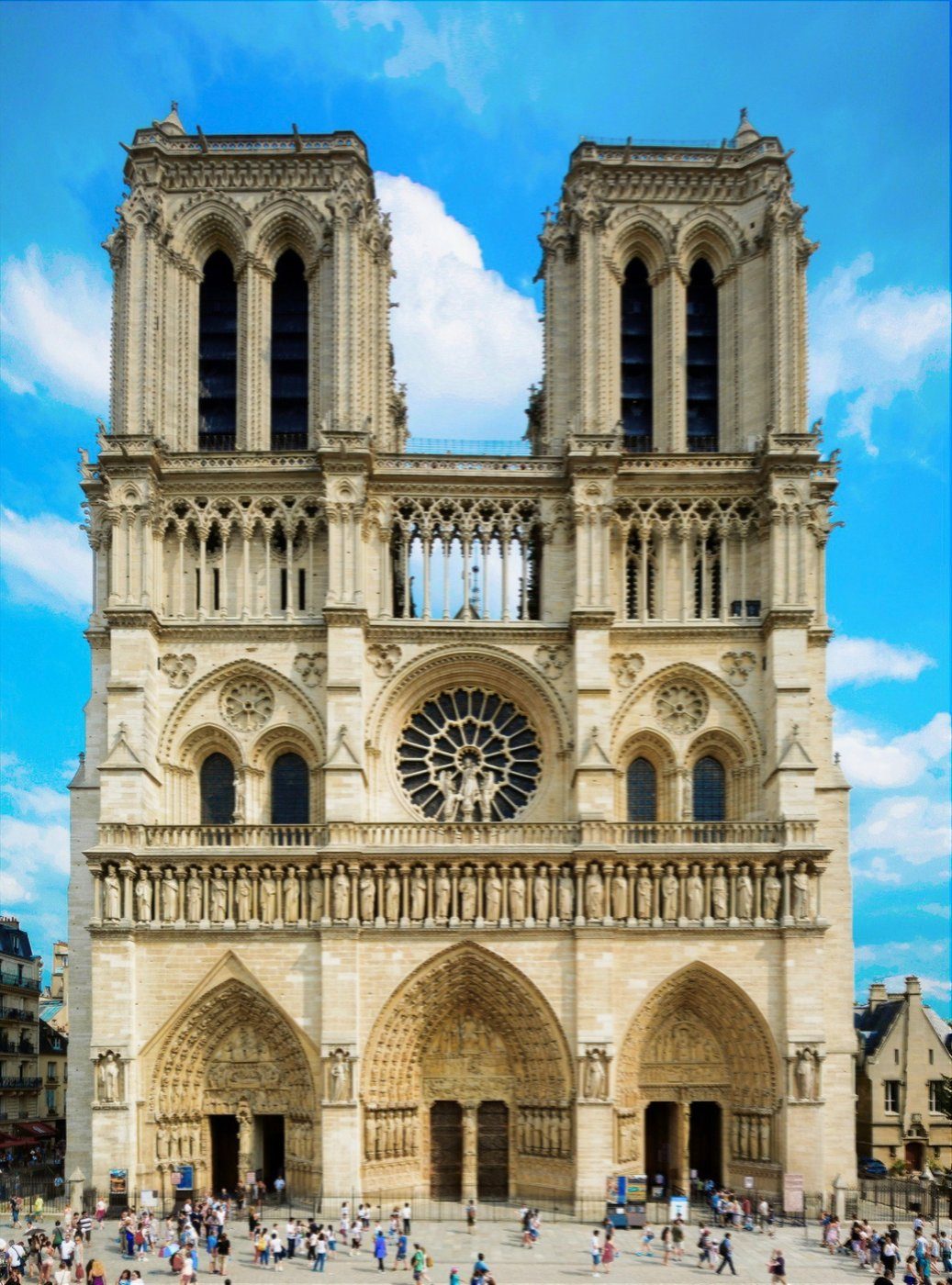

Notre-Dame — plan bazylikowy z transeptem. Rzut poziomy to krzyż łaciński: wydłużona nawa główna, poprzeczny transept i prezbiterium. Wchodzisz przez monumentalną fasadę zachodnią — dwie wieże, trzy portale z bogatą rzeźbą, rozeta okienna — i idziesz w głąb, ku ołtarzowi. Wnętrze jest wertykalne: smukłe filary i żebrowe sklepienia prowadzą wzrok ku górze. Witraże wypełniają górne partie ścian — ściany zewnętrzne odciążone przez łuki przyporowe mogą być pełne szkła. Bryła z zewnątrz: masywna, ale „wygrywa" jej wertykalizm — iglice i pinakle.

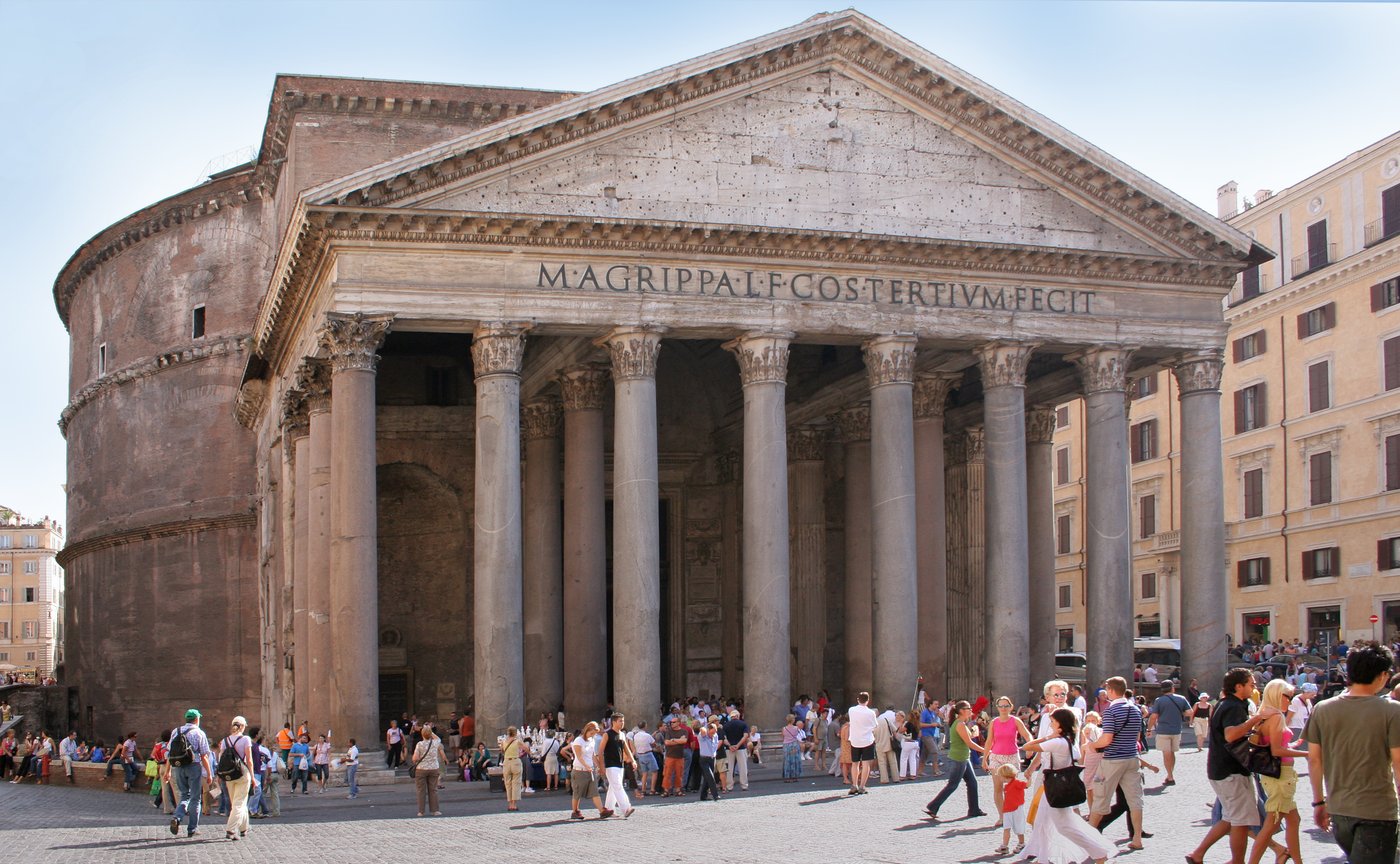

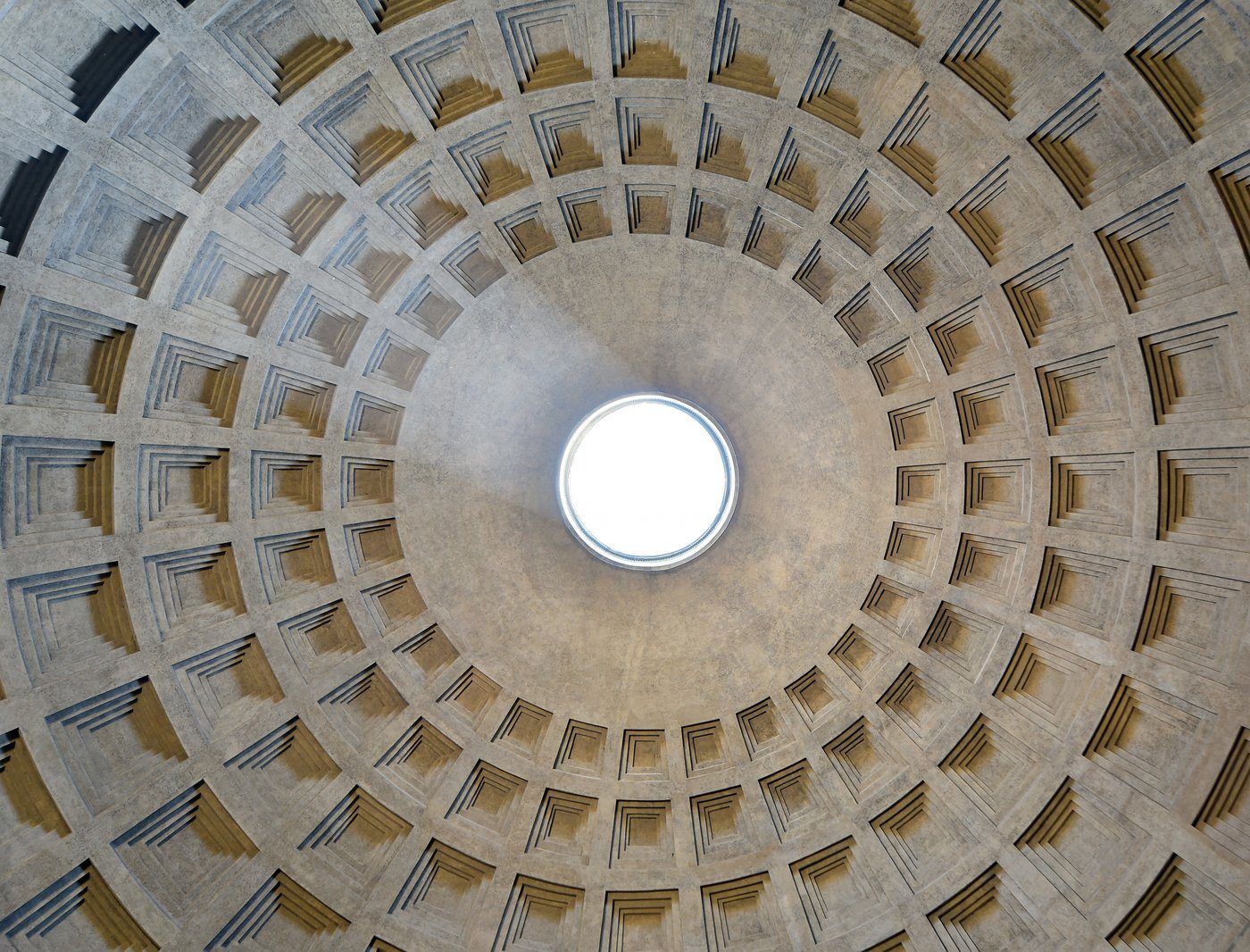

Panteon — plan centralny z kopułą. Rzut poziomy to niemal idealne koło — rotunda o średnicy 43 metrów, poprzedzona prostokątnym przedsionkiem (pronaosem). Jedyne źródło światła: okulus — okrągły otwór na szczycie kopuły, średnica 9 metrów. Stojąc w środku, patrzysz w górę przez ten otwór na niebo — niezależnie od pory roku. Bryła z zewnątrz wydaje się niższa niż wskazuje środek — kopuła jest niemal ukryta.
Wewnątrz przestrzeń jest doskonale zamknięta i centralna.
💭 Pomyśl: W Notre-Dame nieomal każda ściana jest szklana (witraże). Jak to możliwe, skoro budowla ma masywne sklepienie kamienne? Co architektonicznie to umożliwia?
Sprawdź odpowiedź
Kluczem są łuki przyporowe (arc-boutant) — kamienne konstrukcje przenoszące boczny nacisk sklepienia na zewnętrzne filary (przypory), z dala od ściany. Dzięki temu ściany zewnętrzne nie muszą być nośne i można je wypełnić oknami. To genialny wynalazek gotyku: oddzielenie struktury nośnej od ściany.
Funkcja i forma — co było pierwsze?
Jeden z fundamentalnych sporów architektury: czy forma ma wyrażać funkcję, czy może być od niej niezależna? Modernistyczne hasło „form follows function" (Forma wynika z funkcji, Louis Sullivan, koniec XIX w.) to jedna odpowiedź. Gotycka katedra wyznacza inną: jej forma wyraża nie tyle funkcję (kościół potrzebuje ścian i dachu), co ideę — pionowość jako metafora dążenia ku niebu.
💭 Pomyśl: Popatrz na plan centralny Panteonu — koło, symetria, kopuła z oculusem. Co ta forma wyraża, czego nie mogłaby wyrazić forma podłużna?
Sprawdź odpowiedź
Ideę doskonałości i harmonii kosmosu. Koło i kopuła były w starożytności symbolami nieba i wszechświata. Panteon — świątynia poświęcona wszystkim bogom — miał być mikrokosmosem, modelem niebios. Plan centralny z kopułą i oculusem, przez który wpada niebiańskie światło, jest formą wyrażającą ideę: wchodzisz dosłownie pod niebo.
👁️ Patrz i analizuj — szkic planu
💭 Pomyśl: Masz przed sobą szkic rzutu poziomego kościoła: prostokąt wydłużony wzdłuż, z poprzecznym skrzydłem i zaokrągloną absydą na końcu. Jaki to typ planu? Jak będzie wyglądało wnętrze z perspektywy kogoś, kto wchodzi?
Sprawdź odpowiedź
Plan bazylikowy z transeptem (poprzeczna nawa) i absydą (półkoliste zakończenie od strony ołtarza). Osoba wchodząca przez frontowy portal będzie widziała długą, wydłużoną przestrzeń nawy głównej, prowadzącą ku absydzie. Transept przetnie tę drogę w połowie — tu zazwyczaj krzyż łaciński nabiera pełnego kształtu. Wzrok i ruch idą wyraźnie ku przodowi.
🎨 Pracownia — szkicowanie planu
Wybierz dowolne wnętrze, które znasz dobrze — klasę szkolną, kościół, bibliotekę, dworzec. Naszkicuj uproszczony rzut poziomy tego wnętrza: zaznacz ściany, drzwi, okna, główne elementy wyposażenia. Nie musisz zachowywać proporcji — chodzi o układ, nie o pomiar.
Potem odpowiedz na pytania: Jaki to typ planu (podłużny, centralny, inny)? Jak plan wpływa na sposób, w jaki się w tym miejscu poruszasz? Czy forma wnętrza wspomaga jego funkcję?
⚠️ Uwaga, pułapka
Pułapka 1: Mylenie fasady z elewacją boczną. Fasada to frontowa, reprezentacyjna ściana. Elewacja to każda ściana z zewnątrz (przednia, boczna, tylna). Fasada Notre-Dame to zachodnia ściana z dwiema wieżami — nie ściana boczna z łukami przyporowymi.
Pułapka 2: Wnętrze z planu nie wynika automatycznie. Plan pokazuje układ, ale nie mówi o wysokości, oświetleniu, materiałach. Identyczny plan dwóch budowli może dawać zupełnie różne doświadczenie przestrzenne. Plan to szkielet — nie całość.
🌍 Powiązania
Pojęcie planu i bryły wraca w każdej epoce. Renesans uwielbiał plan centralny (kaplice, rotundy) jako wyraz neoplatońskiego ideału doskonałości. Barok komplikował plany eliptycznymi i centralnymi z niszami. Modernizm rozbił fasadę jako dekorację i zrównał ją z bryłą (Le Corbusier). Współczesna architektura dekonstructivistyczna (Frank Gehry, Zaha Hadid) całkowicie rozbija relację planu i bryły — bryła zaskakuje, bo plan jest nieczytelny z zewnątrz.
🏛️ Instytucje i dziedzictwo
Notre-Dame w Paryżu to jeden z najbardziej rozpoznawalnych zabytków świata — wpisany na Listę Dziedzictwa Kulturowego UNESCO w składzie historycznego centrum Paryża. Pożar katedry w 2019 roku i trwająca odbudowa są przykładem, jak dziedzictwo architektoniczne jest żywym, wymagającym opieki organizmem. W Polsce zabytki chroni Ustawa o ochronie zabytków i opiece nad zabytkami; Narodowy Instytut Dziedzictwa (NID) koordynuje ochronę; Narodowy Instytut Architektury i Urbanistyki zajmuje się dziedzictwem architektonicznym.
📐 Definicje tej lekcji
- Rzut poziomy (plan architektoniczny) — widok budynku z góry; pokazuje układ ścian, pomieszczeń, otworów.
- Fasada — frontowa, reprezentacyjna elewacja budynku.
- Elewacja — zewnętrzna pionowa ściana budynku (frontowa, boczna lub tylna).
- Nawa — podłużna przestrzeń wnętrza kościoła; nawa główna i nawy boczne.
- Transept — poprzeczne skrzydło kościoła, tworzące krzyż łaciński.
- Kopuła — półkuliste sklepienie o planie centralnym, wieńczące rotundę lub centralną przestrzeń.
- Pilaster — płaski, pionowy element zdobniczo-konstrukcyjny przy ścianie, imitujący kolumnę.
- Portal — oprawione, monumentalne wejście do budowli.
- Arkada — szereg łuków wspartych na kolumnach lub filarach.
- Plan bazylikowy — wydłużony plan z nawą główną i bocznymi, zorientowany osiowo.
- Plan centralny — plan skupiony wokół środka, symetryczny w wielu kierunkach.
📌 Najważniejsze w pigułce
- Budowlę analizujemy w trzech kategoriach: plan (rzut z góry) → bryła (forma zewnętrzna) → fasada (frontowa ściana). Każda mówi co innego.
- Plan bazylikowy: wydłużony, ruch ku ołtarzowi. Plan centralny: skupiony, kontemplacyjny.
- Fasada ≠ elewacja boczna — fasada to frontowa, reprezentacyjna ściana.
- Forma architektoniczna wyraża ideę — nie tylko funkcję.
🎒 Zadania
Zadanie 2.2.1. Porównaj plan bazylikowy i centralny: podaj po dwa przykłady budowli, określ ich kształt rzutu poziomego i opisz, jakie doświadczenie przestrzenne tworzą.
Pokaż rozwiązanie
Plan bazylikowy: katedra Notre-Dame w Paryżu (krzyż łaciński z nawami i transeptem), bazylika Sant'Apollinare in Classe w Rawennie (wydłużona prostokątem trójnawowa). Doświadczenie: ruch w głąb, kierunkowość, liturgiczna procesja.
Plan centralny: Panteon w Rzymie (rotunda, koło), Stara Zakrystia (Sagrestia Vecchia) Brunelleschiego w San Lorenzo we Florencji (kwadrat nakryty kopułą). Doświadczenie: skupienie, symetria, kontemplacja centrum.
Gdzie łatwo o błąd: mylenie kościołów gotyckich z centralnymi — gotyckie katedry mają ZAWSZE plan podłużny z transeptem, plan centralny to renesansowe kaplice i baptysteria.
Zadanie 2.2.2. Opisz fasadę Notre-Dame w Paryżu, używając minimum czterech z następujących pojęć: portal, rozeta, wieża, gzymsy, galeria, pilaster, arkada.
Podpowiedź
Fasada zachodnia Notre-Dame to trzy kondygnacje. Na poziomie dolnym: trzy wielkie portale rzeźbione (portal Sądu Ostatecznego w centrum, portale Matki Boskiej i św. Anny po bokach). Nad nimi: galeria Królów — pas 28 posągów. Wyżej: dwie wielkie rozety okrągłe i galeria arkad. Dwie wieże wieńczą całość.
Pełne rozwiązanie
Fasada zachodnia Notre-Dame podzielona jest na trzy kondygnacje. Najniżej trzy monumentalne portale wejściowe, flankowane pilastrami i opatrzone bogatą rzeźbą tympanonów — środkowy portal poświęcony Sądowi Ostatecznemu, boczne Matce Boskiej i świętej Annie. Nad nimi rozciąga się galeria figur królewskich (Galeria Królów), tworząca poziomy pas przejściowy. Drugi poziom zajmuje wielka rozeta środkowa, otoczona lekkimi arkadami. Fasadę wieńczą dwie masywne wieże kwadratowe, nieco oddzielone od tarcz wieżowych gzymsem. Całości nadaje rytm wyraźna pionowość, podkreślona pilastrami i podziałem na trzy przęsła odpowiadające trzem nawom wnętrza.
Gdzie łatwo o błąd: rozeta to okrągłe okno witrażowe, nie każdy okrągły element elewacji; galeria to element poziomy z figurami lub arkadami, nie każdy rząd okien.
🔍 Sprawdź, czy umiesz
- [ ] Wymienić trzy kategorie analizy architektury i wyjaśnić, co każda z nich pokazuje.
- [ ] Rozróżnić plan bazylikowy od centralnego i podać przykłady.
- [ ] Odróżnić fasadę od elewacji bocznej.
- [ ] Wyjaśnić, dlaczego gotyckie katedry mogą mieć tak wiele witraży w ścianach.
