Shannon i von Neumann: od logiki do komputera

🎯 Po co Ci to?

Masz już wszystkie abstrakcyjne elementy układanki: algebrę logiki (Boole), teoretyczny model obliczeń (Turing) i pojęcie programu sterującego uniwersalną maszyną (Babbage, Lovelace). Brakuje ostatniego kroku: przełożenia tych czysto matematycznych idei na fizyczne urządzenie, które naprawdę można zbudować i uruchomić. Ten krok wykonali w latach 30. i 40. XX wieku dwaj genialni myśliciele — jeden pokazał, jak logikę zrealizować w obwodach elektrycznych, drugi zaprojektował ogólny schemat, według którego buduje się niemal każdy komputer do dziś.

✅ Czego się nauczysz

Po tej lekcji potrafisz:

• wyjaśnić odkrycie Shannona łączące algebrę Boole'a z obwodami przełączającymi;
• opisać podstawowe elementy architektury von Neumanna;
• wyjaśnić, dlaczego to połączenie (logika Boole'a + architektura von Neumanna + model Turinga) uznaje się za fundament współczesnego komputera.

🔁 Przypomnij sobie

Z Jednostki 4.4: Boole zapisał logikę jako algebrę dwuwartościową (prawda/fałsz, AND/OR/NOT). Z Jednostki 5.2: Turing zdefiniował abstrakcyjny model obliczeń (maszynę Turinga). Teraz zobaczysz, jak te dwie abstrakcyjne idee zostały fizycznie zrealizowane w konkretnym urządzeniu.

📘 Wyjaśnienie

W 1937 roku amerykański inżynier i matematyk Claude Shannon (1916–2001), mając zaledwie 21 lat, napisał pracę magisterską, którą wielu historyków nauki uważa za jedną z najważniejszych prac magisterskich w historii. Shannon zauważył coś, co wydaje się dziś oczywiste, ale nikt wcześniej nie sformułował tego tak precyzyjnie: obwody elektryczne z przełącznikami (np. przekaźnikami telefonicznymi) zachowują się DOKŁADNIE tak, jak opisuje to algebra Boole'a.

💭 Pomyśl: Przełącznik elektryczny (jak wyłącznik światła) może być w dwóch stanach: włączony (prąd płynie) lub wyłączony (prąd nie płynie). Ile wartości logicznych rozróżniał Boole w swojej algebrze? Widzisz już podobieństwo?

Sprawdź odpowiedź

Dokładnie dwie — tak jak Boole miał „prawda" i „fałsz" (1 i 0), przełącznik elektryczny ma „włączony" i „wyłączony" (prąd płynie / prąd nie płynie). Shannon zauważył, że to nie jest tylko luźna analogia — to jest dokładnie ta sama struktura matematyczna. Jeśli oznaczysz „prąd płynie" jako 1, a „prąd nie płynie" jako 0, to łączenie przełączników w obwód SZEREGOWY (prąd płynie tylko, gdy OBA przełączniki są włączone) odpowiada dokładnie operacji AND Boole'a. A łączenie przełączników RÓWNOLEGLE (prąd płynie, gdy CHOĆ JEDEN przełącznik jest włączony) odpowiada dokładnie operacji OR.

📐 DEFINICJA — odkrycie Shannona (1937): Claude Shannon wykazał w swojej pracy magisterskiej, że działanie obwodów elektrycznych złożonych z przełączników (np. przekaźników) można w pełni opisać i projektować za pomocą algebry Boole'a — obwody połączone szeregowo odpowiadają operacji AND, obwody połączone równolegle odpowiadają operacji OR, a przełącznik odwracający stan odpowiada operacji NOT.

Po ludzku: czysto abstrakcyjna matematyka logiki Boole'a (stworzona w 1854 roku bez żadnej myśli o elektryczności) okazała się idealnym językiem do PROJEKTOWANIA i ANALIZOWANIA prawdziwych obwodów elektrycznych. Czym to NIE jest: to nie było odkrycie nowego zjawiska fizycznego — to było odkrycie, że istniejąca matematyka (algebra Boole'a) idealnie pasuje do opisu istniejącej technologii (obwody przełączające), co pozwoliło inżynierom po raz pierwszy projektować skomplikowane obwody logiczne w sposób systematyczny, matematyczny, zamiast metodą prób i błędów.

To odkrycie miało kolosalne znaczenie praktyczne: inżynierowie mogli teraz projektować dowolnie skomplikowane bramki logiczne (fizyczne realizacje operacji AND, OR, NOT) i łączyć je w coraz bardziej złożone układy, wykonujące dowolne operacje logiczne — a później, budując z nich odpowiednie kombinacje, także operacje arytmetyczne (dodawanie, mnożenie) na liczbach binarnych. To właśnie bramki logiczne, zbudowane najpierw z przekaźników elektromechanicznych, potem z lamp elektronowych, a dziś z miliardów mikroskopijnych tranzystorów na jednym chipie, są fizycznym „ciałem" każdego współczesnego komputera i procesora.

Dekadę później Shannon dołożył drugi fundament: w pracy A Mathematical Theory of Communication (1948) stworzył teorię informacji i spopularyzował znane Ci już z Działu 2 słowo bit (od binary digit) — najmniejszą porcję informacji, rozstrzygnięcie jednego „tak albo nie”. Od tej chwili informację — tekst, dźwięk, obraz — dało się mierzyć tak, jak mierzy się masę czy energię. Bez tej miary nie byłoby ani telefonii komórkowej, ani internetu, ani liczenia „tokenów”, które poznasz w Części IV.

Shannon do końca życia pozostał chłopcem od majsterkowania: korytarzami Bell Labs jeździł na monocyklu, żonglując przy tym piłeczkami, a w domu zbudował m.in. „ostateczną maszynę" — pudełko, którego jedyną funkcją było to, że po przesunięciu włącznika wysuwała się z niego mechaniczna ręka i… przesuwała włącznik z powrotem. Na początku lat 50. skonstruował też mysz Tezeusz, która metodą prób i błędów uczyła się drogi przez labirynt — jeden z pierwszych publicznych pokazów uczącej się maszyny.

Kilka lat później, w latach 40. XX wieku, węgiersko-amerykański matematyk John von Neumann (1903–1957) — jeden z najbardziej wszechstronnych umysłów swojej epoki, zaangażowany m.in. w Projekt Manhattan — sformułował ogólny schemat organizacyjny komputera elektronicznego, znany dziś jako architektura von Neumanna.

O von Neumannie współcześni mówili, że jest „półbogiem, który zrobił szczegółowe studia ludzi i nauczył się ich doskonale naśladować". Mnożył w pamięci liczby ośmiocyfrowe i potrafił cytować całe strony książek przeczytanych lata wcześniej. Anegdota głosi, że gdy zadano mu słynną zagadkę o musze latającej między dwoma zbliżającymi się pociągami, odpowiedział natychmiast — a spytany, czy zna sztuczkę ze skrótem, zdziwił się: „Jaką sztuczkę? Po prostu zsumowałem szereg nieskończony".

📐 DEFINICJA — architektura von Neumanna: ogólny schemat budowy komputera, w którym: (1) program (instrukcje) i dane przechowywane są razem, w tej samej pamięci, w tym samym formacie binarnym; (2) komputer składa się z jednostki centralnej (wykonującej obliczenia i sterującej), pamięci (przechowującej program i dane) oraz urządzeń wejścia-wyjścia; (3) instrukcje są pobierane z pamięci i wykonywane sekwencyjnie, jedna po drugiej.

Po ludzku: schemat mówiący, że w komputerze program i dane, na których on operuje, siedzą w tym samym „magazynie" (pamięci) — dzięki czemu komputer może sam modyfikować własny program, tak jak modyfikuje zwykłe dane, co daje ogromną elastyczność. Czym to NIE jest: to nie jest jedyny możliwy sposób budowy komputera (istnieją alternatywne architektury, np. harwardzka, gdzie program i dane są w oddzielnych pamięciach) — ale to architektura, która zdominowała rozwój komputerów ogólnego przeznaczenia od lat 40. XX wieku do dziś.

💭 Pomyśl: Przypomnij sobie maszynę analityczną Babbage'a z Jednostki 4.3 — sterowaną kartami perforowanymi, oddzielnymi od „pamięci liczbowej" maszyny. Czym różni się to od architektury von Neumanna, gdzie program i dane są razem, w tej samej pamięci?

Sprawdź odpowiedź

W maszynie analitycznej Babbage'a program (karty perforowane) był fizycznie oddzielony od danych liczbowych, na których maszyna operowała — karty trzeba było fizycznie wymieniać, żeby zmienić program. W architekturze von Neumanna program jest zapisany w TEJ SAMEJ pamięci co dane, w tym samym formacie (ciągu zer i jedynek) — co oznacza, że komputer może traktować własny program jak zwykłe dane: kopiować go, modyfikować, a nawet — w pewnych okolicznościach — pisać nowe fragmenty programu w trakcie działania. To dużo bardziej elastyczne rozwiązanie, które umożliwiło m.in. późniejszy rozwój języków programowania wysokiego poziomu i kompilatorów (programów, które piszą/przekształcają inne programy).

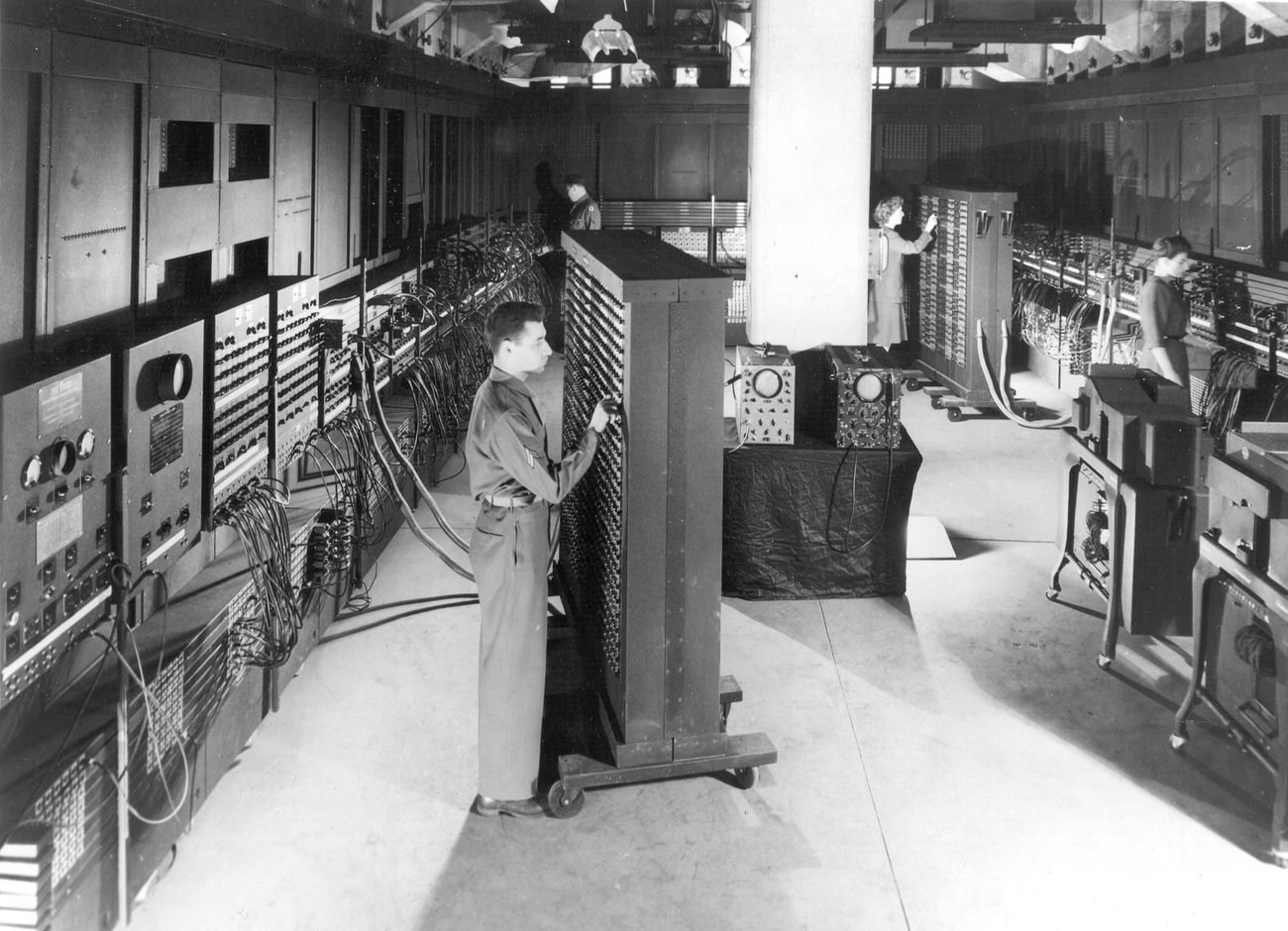

Zwróć uwagę, jak trzy niezależne odkrycia — algebra Boole'a (logika), maszyna Turinga (teoretyczny model obliczeń) i architektura von Neumanna (fizyczny schemat budowy) — połączyły się w latach 40. XX wieku, dając początek pierwszym elektronicznym komputerom ogólnego przeznaczenia, takim jak amerykański ENIAC (uruchomiony w 1945 roku) czy brytyjski Colossus (używany od 1943/1944 roku do łamania niemieckich szyfrów podczas II wojny światowej, przy czym Alan Turing odegrał kluczową rolę w brytyjskich pracach kryptoanalitycznych w Bletchley Park). Warto pamiętać, że brytyjskie maszyny deszyfrujące budowano na fundamencie położonym przez polskich kryptologów — Mariana Rejewskiego, Jerzego Różyckiego i Henryka Zygalskiego, którzy złamali Enigmę już w 1932 r.

⚠️ Uwaga, pułapka

Łatwo pomyśleć, że skoro architektura von Neumanna nosi jego nazwisko, to on jeden „wymyślił komputer" — to duże uproszczenie. Von Neumann sformułował i spopularyzował ten schemat organizacyjny (w słynnym raporcie z 1945 roku dotyczącym projektu komputera EDVAC), ale opierał się na pracach wielu innych badaczy i inżynierów tamtej epoki (m.in. J. Prespera Eckerta i Johna Mauchly'ego, twórców ENIAC-a), a fundamentalna teoria obliczalności, na której to wszystko się opiera, pochodzi od Turinga. Historia komputera to historia zbiorowego wysiłku wielu ludzi w krótkim czasie (lata 30.–40. XX wieku), nie dzieło jednej genialnej osoby — to ważna lekcja dla całej historii nauki i techniki, którą warto pamiętać, czytając o „wynalazcach" wielkich przełomów.

🕰️ Oś czasu — od logiki do działającego komputera

• 1854 — Boole publikuje algebrę logiki.
• 1936–1937 — Turing definiuje maszynę Turinga i dowodzi nierozstrzygalności problemu stopu.
• 1937 — Shannon pokazuje związek algebry Boole'a z obwodami przełączającymi.

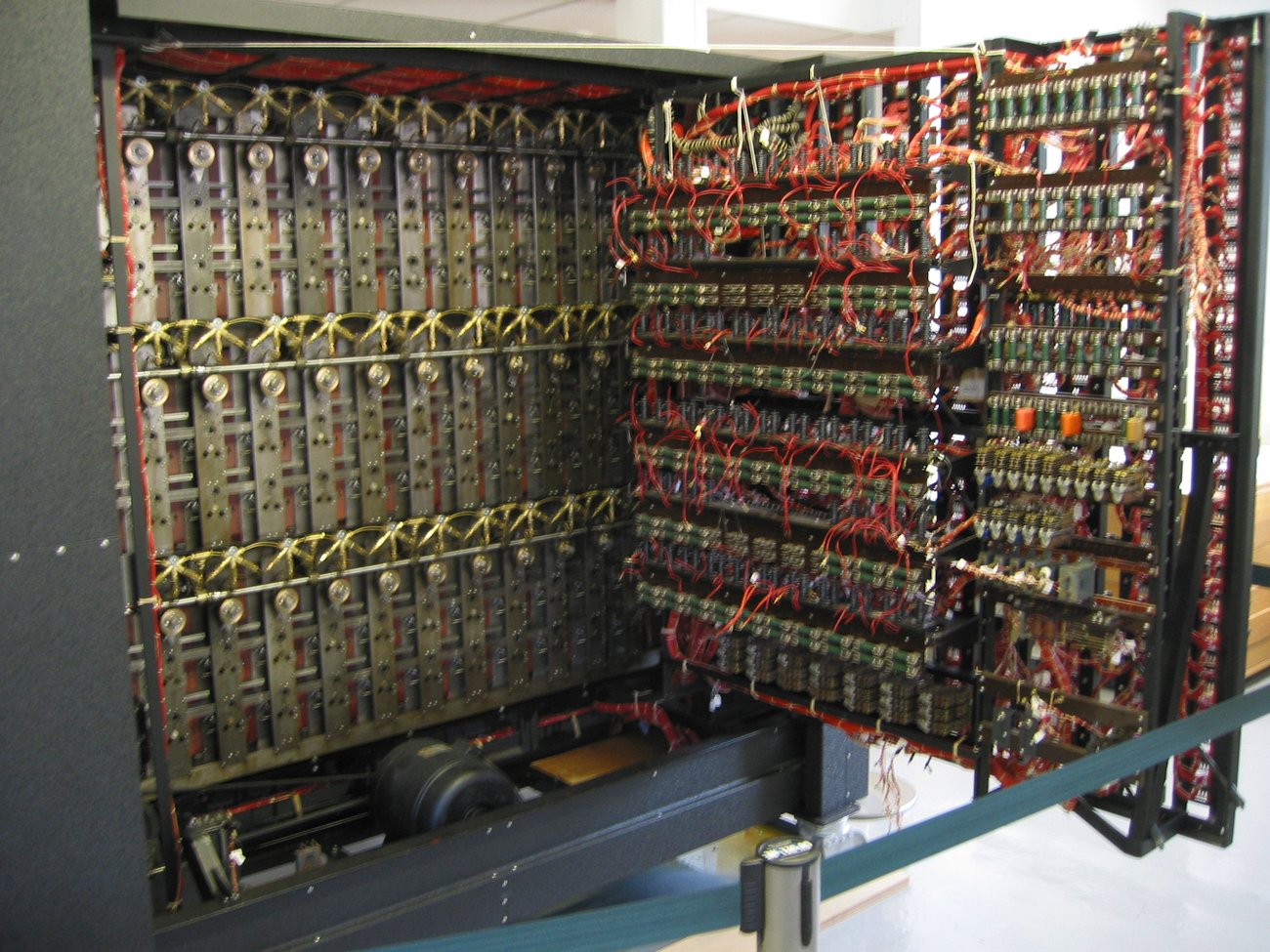

• 1943–1944 — Colossus (Wielka Brytania) — jeden z pierwszych elektronicznych komputerów, używany do łamania szyfrów w Bletchley Park.
• 1945 — von Neumann publikuje raport opisujący architekturę komputera z pamięcią współdzieloną dla programu i danych.
• 1945 — ENIAC (USA) — jeden z pierwszych w pełni elektronicznych, programowalnych komputerów ogólnego przeznaczenia zostaje uruchomiony.
• 1956 — warsztaty w Dartmouth — narodziny sztucznej inteligencji jako odrębnej dyscypliny naukowej, budującej już na tym fundamencie logicznym i technicznym.

🏛️ Stanowiska — czy architektura von Neumanna jest „ostateczna"?

• Stanowisko klasyczne: architektura von Neumanna, dzięki swojej elastyczności (program traktowany jak dane), jest najlepszym możliwym ogólnym schematem budowy komputera uniwersalnego — i dlatego zdominowała projektowanie komputerów od lat 40. do dziś.
• Stanowisko krytyczne (część inżynierów komputerowych): architektura von Neumanna ma swoje ograniczenia praktyczne, np. tzw. wąskie gardło von Neumanna — ograniczenie prędkości przesyłania danych między jednostką centralną a pamięcią, które staje się coraz poważniejszym problemem przy bardzo szybkich procesorach. Dlatego istnieją alternatywne architektury (np. architektura harwardzka, stosowana w niektórych mikrokontrolerach i procesorach sygnałowych) oraz nowe kierunki badawcze (np. obliczenia neuromorficzne, inspirowane raczej strukturą mózgu niż klasyczną architekturą von Neumanna).

📐 Definicje tej lekcji

• Odkrycie Shannona (1937) — związek algebry Boole'a z obwodami elektrycznymi (przełączniki = wartości logiczne).
• Bramka logiczna — fizyczna realizacja operacji logicznej (AND, OR, NOT) w obwodzie elektronicznym.
• Architektura von Neumanna — schemat komputera z programem i danymi we wspólnej pamięci, wykonywanym sekwencyjnie.

📌 Najważniejsze w pigułce

• Claude Shannon (1937) pokazał, że algebra Boole'a idealnie opisuje działanie obwodów elektrycznych z przełącznikami — to otworzyło drogę do systematycznego projektowania układów logicznych.
• John von Neumann (1945) sformułował architekturę komputera, w której program i dane siedzą razem w pamięci — schemat dominujący w komputerach do dziś.
• Połączenie algebry Boole'a (logika), maszyny Turinga (teoria obliczalności) i architektury von Neumanna (fizyczna budowa) dało podstawę pierwszym komputerom elektronicznym (ENIAC, Colossus, lata 40. XX wieku).
• Historia komputera to zbiorowy wysiłek wielu badaczy w krótkim czasie, nie dzieło jednej osoby.

🎒 Zadania

Zadanie 5.3.1. Wyjaśnij, dlaczego odkrycie Shannona jest przykładem tego samego zjawiska, o którym mówiliśmy w Jednostce 4.4 przy okazji algebry Boole'a — „niepojętej skuteczności matematyki".

Sprawdź odpowiedź

Boole stworzył algebrę logiki w 1854 roku wyłącznie jako narzędzie filozoficzno-matematyczne do badania praw myślenia, bez żadnej myśli o elektryczności (która w tamtej formie technologicznej ledwie zaczynała być badana). Prawie sto lat później Shannon odkrył, że ta sama, czysto abstrakcyjna matematyka idealnie opisuje zupełnie inny, praktyczny obszar — działanie obwodów elektrycznych z przełącznikami. To kolejny przykład, jak abstrakcyjna teoria matematyczna, stworzona bez zamiaru praktycznego zastosowania, okazuje się dekady później fundamentem realnej technologii.

Zadanie 5.3.2. Opisz własnymi słowami, na czym polega różnica między obwodem szeregowym (AND) a równoległym (OR) w kontekście przełączników elektrycznych, i narysuj (opisowo) prosty przykład obu.

Pokaż rozwiązanie

Obwód szeregowy: dwa przełączniki ustawione jeden za drugim na tej samej ścieżce — prąd popłynie TYLKO, gdy OBA przełączniki są włączone (odpowiada AND: „A i B"). Przykładowo: dwa wyłączniki bezpieczeństwa, oba muszące być włączone, by silnik ruszył.

Obwód równoległy: dwa przełączniki na dwóch osobnych, alternatywnych ścieżkach prowadzących do tego samego miejsca — prąd popłynie, jeśli CHOĆ JEDEN z przełączników jest włączony (odpowiada OR: „A lub B"). Przykładowo: dwa wyłączniki światła na klatce schodowej (na dole i na górze), z których każdy samodzielnie potrafi włączyć to samo światło.

Zadanie 5.3.3. Wyjaśnij, na czym polega kluczowa różnica między maszyną analityczną Babbage'a (Jednostka 4.3) a architekturą von Neumanna w kwestii przechowywania programu, i dlaczego ta różnica ma praktyczne znaczenie.

Sprawdź odpowiedź

W maszynie Babbage'a program (karty perforowane) i dane liczbowe były fizycznie oddzielone — zmiana programu wymagała fizycznej wymiany kart. W architekturze von Neumanna program i dane znajdują się w tej samej pamięci, w tym samym formacie binarnym — co pozwala komputerowi traktować program jak zwykłe dane: łatwo go zmieniać, kopiować, a nawet generować nowe programy w trakcie działania (co jest podstawą działania kompilatorów i, później, wielu technik sztucznej inteligencji, które „uczą się" modyfikować swoje wewnętrzne parametry). Ta elastyczność jest kluczowa dla wszechstronności współczesnych komputerów — bez niej każda zmiana zadania wymagałaby fizycznej ingerencji w sprzęt.

🔍 Sprawdź, czy umiesz

• [ ] Opisać odkrycie Shannona łączące algebrę Boole'a z obwodami przełączającymi.
• [ ] Wyjaśnić różnicę między obwodem szeregowym (AND) a równoległym (OR).
• [ ] Opisać podstawowe elementy architektury von Neumanna.
• [ ] Wskazać, jak trzy niezależne odkrycia (Boole, Turing, von Neumann) połączyły się w pierwszych komputerach elektronicznych.

---
