Sieć domowa i dane znamionowe

🎯 Po co Ci to?

Z prądem na co dzień obcujesz w gniazdku. Zrozumienie sieci domowej, bezpieczników i danych znamionowych to wiedza praktyczna — także o bezpieczeństwie.

✅ Czego się nauczysz

• opisywać sieć domową, rolę bezpieczników i uziemienia; posługiwać się danymi znamionowymi urządzeń.

📘 Wyjaśnienie

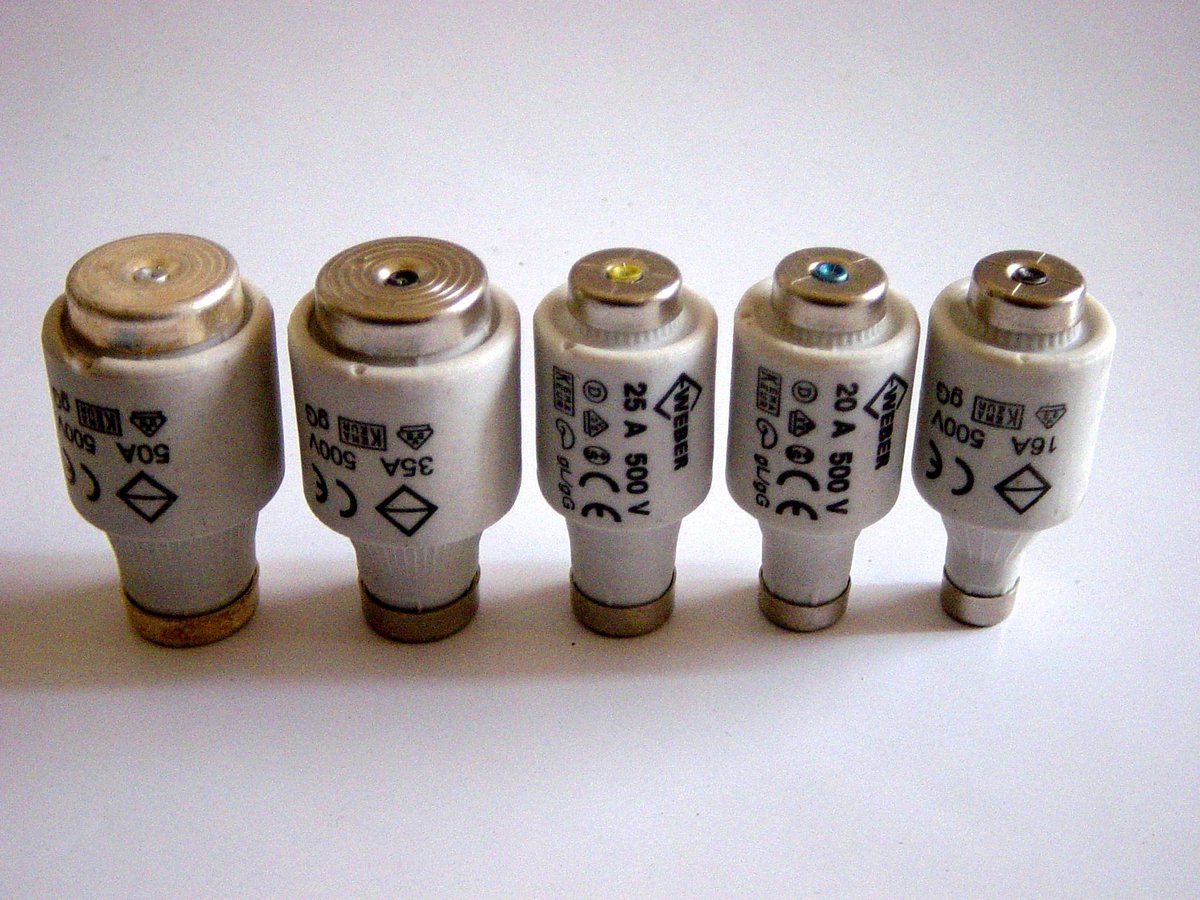

W domowej sieci napięcie wynosi 230 V (w Polsce). Instalacja jest obwodem rozgałęzionym: odbiorniki łączone są równolegle — każdy ma pełne napięcie i działa niezależnie, a prąd rozdziela się między gałęzie (I prawo Kirchhoffa, §8.5). Bezpiecznik przerywa obwód, gdy prąd jest za duży (zwarcie, przeciążenie), chroniąc przewody przed przegrzaniem i pożarem. Przewód uziemiający łączy metalową obudowę urządzenia z ziemią: gdy uszkodzona izolacja „przebije" na obudowę, ładunek spływa do ziemi zamiast przez człowieka, a płynący przy tym duży prąd wyzwala zabezpieczenie.

Bezpiecznik różnicowy (wyłącznik różnicowoprądowy) porównuje prąd wpływający przewodem fazowym z prądem wracającym przewodem neutralnym. W sprawnej instalacji oba są równe co do wartości — ile prądu wpłynęło, tyle wróciło. Jeśli różnią się choćby o kilkadziesiąt miliamperów, znaczy to, że część prądu ucieka inną drogą: przez uszkodzoną izolację albo przez ciało człowieka dotykającego przewodu. Wyłącznik wykrywa tę różnicę i w ułamku sekundy przerywa obwód. Dlatego to on, a nie zwykły bezpiecznik, chroni człowieka przed porażeniem.

📐 DEFINICJA — dane znamionowe: wartości, dla których urządzenie jest zaprojektowane (np. „$230\ \text{V}, 2000\ \text{W}$"). Pozwalają policzyć prąd ($I = P/U$) i dobrać bezpiecznik.

💭 Pomyśl: Czemu włączenie czajnika i piekarnika w jeden obwód może „wybić" bezpiecznik?

Sprawdź odpowiedź

Każde urządzenie pobiera prąd $I = P/U$. Czajnik (2000 W) to ~8,7 A, piekarnik podobnie — razem kilkanaście amperów. Gdy łączny prąd przekroczy wartość bezpiecznika (np. 16 A), ten przerywa obwód, by przewody się nie przegrzały. To zadziałanie zabezpieczenia, a nie awaria — chroni instalację przed pożarem.

⚠️ Uwaga, pułapka

Bezpiecznik chroni instalację (przewody) przed przegrzaniem, nie człowieka przed porażeniem — od porażenia chroni uziemienie i wyłącznik różnicowoprądowy. Nie myl tych funkcji.

📐 Definicje tej lekcji

• Sieć domowa — 230 V, obwód rozgałęziony, odbiorniki równolegle; bezpiecznik (ochrona przed nadmiarem prądu); uziemienie (odprowadza ładunek z obudowy do ziemi).
• Bezpiecznik różnicowy — porównuje prąd w przewodzie fazowym i neutralnym; różnica = prąd „ucieka", więc wyłącznik przerywa obwód (ochrona człowieka przed porażeniem).
• Dane znamionowe — projektowe napięcie i moc; $I = P/U$.

📌 Najważniejsze w pigułce

• Sieć domowa: 230 V, obwód rozgałęziony — odbiorniki równolegle.
• Bezpiecznik przerywa obwód przy zbyt dużym prądzie (ochrona przewodów).
• Bezpiecznik różnicowy porównuje prąd „tam" i „z powrotem"; różnica oznacza upływ — chroni człowieka.
• Z danych znamionowych liczymy prąd: $I = P/U$.

🎒 Zadania

Zadanie 8.6.1. Grzejnik ma dane $230\ \text{V}, 1150\ \text{W}$. Jaki prąd pobiera?

Pokaż rozwiązanie

$I = \dfrac{P}{U} = \dfrac{1150}{230} = 5\ \text{A}$.

🔍 Sprawdź, czy umiesz

• [ ] Opisać sieć domową jako obwód rozgałęziony.
• [ ] Wyjaśnić funkcję bezpiecznika, bezpiecznika różnicowego i przewodu uziemiającego.
• [ ] Liczyć prąd z danych znamionowych.

---
