Dioda i tranzystor

🎯 Po co Ci to?

Cała elektronika — od ładowarki po procesor — stoi na dwóch elementach półprzewodnikowych: diodzie i tranzystorze. Warto wiedzieć, co robią.

Symbol diody półprzewodnikowej — przewodzi prąd praktycznie tylko w jednym kierunku (zgodnie z grotem trójkąta), dlatego służy m.in. do prostowania. · źródło: Omegatron, Wikimedia Commons, CC BY-SA 3.0

✅ Czego się nauczysz

opisywać diodę jako element przewodzący w jednym kierunku i źródło światła;
[rozszerzenie] opisać rolę diody w prostownikach i tranzystora jako wzmacniacza.

📘 Wyjaśnienie

📐 DEFINICJA — dioda półprzewodnikowa: element przewodzący prąd praktycznie tylko w jednym kierunku. Dioda świecąca (LED) dodatkowo emituje światło o określonej barwie podczas przepływu prądu.

💭 Pomyśl: Dlaczego diodę porównuje się do „zaworu jednokierunkowego"?

Sprawdź odpowiedź

Bo przepuszcza prąd tylko w jedną stronę (jak zawór wodę): w „kierunku przewodzenia" płynie, w przeciwnym — blokuje. Dzięki temu można nią „prostować" prąd przemienny (przepuszczać tylko jedną połówkę) — to podstawa zasilaczy. LED przy okazji świeci, gdy przewodzi.

Dioda w prostowniku: ponieważ przewodzi tylko w jednym kierunku, zamienia prąd przemienny (raz w jedną, raz w drugą stronę — §9.6) na prąd płynący w jednym kierunku. Tak działają zasilacze ładujące telefony i laptopy.

Tranzystor: element półprzewodnikowy, w którym mały prąd (lub napięcie) sterujący reguluje znacznie większy prąd główny — działa więc jak wzmacniacz sygnału (oraz jako przełącznik). Miliardy tranzystorów w procesorze przełączają się, wykonując obliczenia — to serce każdego komputera.

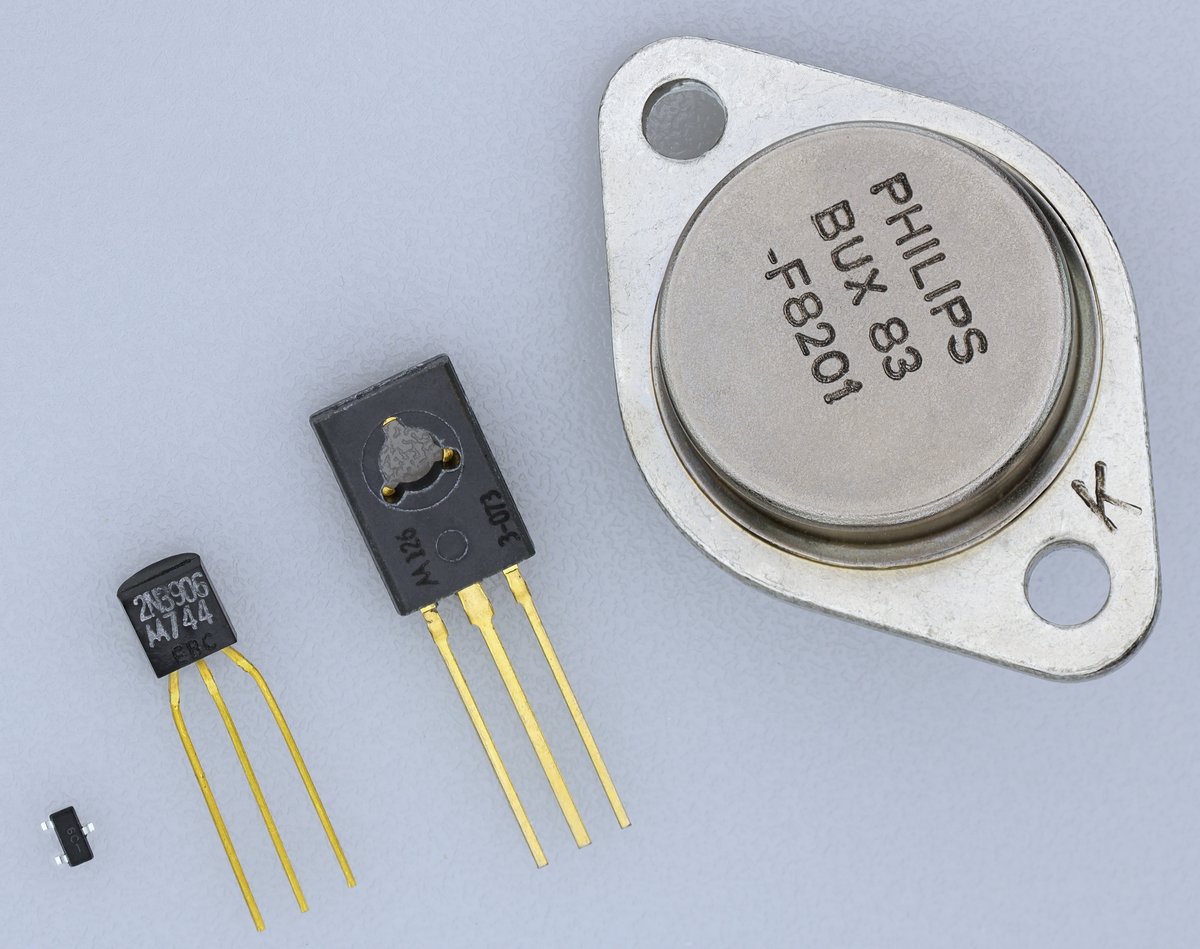

Tranzystory w obudowach przewlekanych — małym prądem sterują większym, działając jako wzmacniacze i przełączniki; miliardy z nich tworzą procesor. · źródło: Mister rf, Wikimedia Commons, CC BY-SA 3.0

📐 Definicje tej lekcji

Dioda — przewodzi w jednym kierunku; LED świeci podczas przewodzenia.
[R] Prostownik — układ z diodą zamieniający prąd przemienny na jednokierunkowy.
[R] Tranzystor — element wzmacniający sygnał (lub przełącznik); mały prąd steruje dużym.

📌 Najważniejsze w pigułce

Dioda przewodzi w jednym kierunku; LED świeci.
[R] Dioda prostuje prąd przemienny; tranzystor wzmacnia/przełącza — fundament elektroniki.

🎒 Zadania

Zadanie 8.7.1. Dlaczego dioda LED świeci tylko przy prawidłowym podłączeniu (w jedną stronę)?

Pokaż rozwiązanie

Bo przewodzi prąd tylko w kierunku przewodzenia — podłączona odwrotnie blokuje prąd i nie świeci. Stąd przy montażu LED trzeba zachować biegunowość.

🔍 Sprawdź, czy umiesz

[ ] Opisać diodę (jednokierunkowość, LED).
[ ] [R] Wyjaśnić rolę diody w prostowniku i tranzystora jako wzmacniacza.
