Kształt cząsteczek (VSEPR); wiązania σ i π
🎯 Po co Ci to?
Dlaczego woda jest polarna, choć CO₂ ma dwa polarne wiązania i jest niepolarna? Dlaczego amoniak jest lepiej rozpuszczalny w wodzie niż metaan? Dlaczego etanol wre w 78°C, a etan w −89°C? Wszystkie te fakty biorą się z jednego: kształtu cząsteczki. Kształt decyduje o polarności, reaktywności, temperaturze wrzenia i o tym, czy dana cząsteczka „pasuje" do receptora biologicznego. To nie akademicka abstrakcja — to klucz do rozumienia właściwości.
✅ Czego się nauczysz
Po tej lekcji potrafisz:
- przewidzieć kształt prostych cząsteczek metodą VSEPR;
- wyjaśnić, dlaczego pary wolne „zajmują więcej miejsca" i jak to zmienia kąty wiązań;
- odróżnić wiązania σ i π;
- ocenić polarność cząsteczki na podstawie jej geometrii.
🔁 Przypomnij sobie
Z poprzedniej lekcji: para wiążąca i para wolna. W NH₃ azot ma trzy pary wiążące i jedną parę wolną — pamiętasz to z wzoru Lewisa.
📘 Wyjaśnienie
💭 Pomyśl: Masz balon i grasz z nim w pewną grę: przywiązujesz do środka kilka balonów naraz. Co zauważasz w ich ułożeniu?
Sprawdź odpowiedź
Balony odpychają się od siebie i rozchodzą jak najdalej od siebie nawzajem. Cztery balony dałyby układ tetraedryczny. Trzy — trójkąt. To dokładnie to, co robią elektrony walencyjne wokół atomu: odpychają się i rozsuwają jak najdalej.
I właśnie na tym opiera się metoda VSEPR.
📐 DEFINICJA — metoda VSEPR (Valence Shell Electron Pair Repulsion): metoda przewidywania geometrii cząsteczki oparta na zasadzie, że domeny elektronowe wokół atomu centralnego (czyli pary wiążące i pary wolne) odpychają się wzajemnie i przyjmują układ minimalizujący to odpychanie.
Po ludzku: elektrony walencyjne to zatłoczone sąsiadki — każda chce mieć jak najwięcej przestrzeni.
Domeny elektronowe. Każda para wiążąca to jedna domena. Każda para wolna to też jedna domena. Wiązanie podwójne i potrójne liczymy jako jedną domenę (choć elektrony jest więcej, skupione są w jednym rejonie).

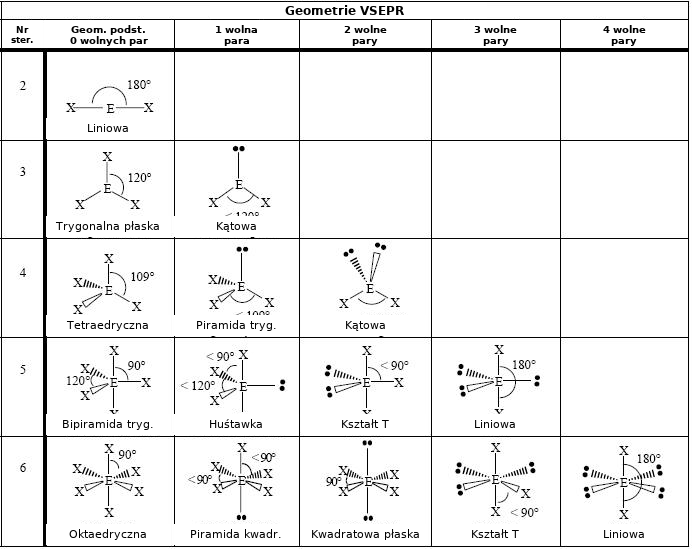

Kluczowe układy geometryczne:
| Domeny ogółem | Pary wiążące | Pary wolne | Kształt cząsteczki | Przykład | Kąt wiązań |
|---|---|---|---|---|---|
| 2 | 2 | 0 | liniowy | CO₂, BeCl₂ | 180° |
| 3 | 3 | 0 | trygonalny płaski | BF₃ | 120° |
| 3 | 2 | 1 | kątowy | SO₂ | ~119° |
| 4 | 4 | 0 | tetraedryczny | CH₄, CCl₄ | 109,5° |
| 4 | 3 | 1 | piramidowy | NH₃ | 107° |
| 4 | 2 | 2 | kątowy | H₂O | 104,5° |
💭 Pomyśl: Metaan CH₄ i amoniak NH₃ obydwa mają 4 domeny elektronowe. Metaan jest tetraedrem o kącie 109,5°, a amoniak ma kształt piramidy z kątem 107°. Dlaczego kąt w NH₃ jest mniejszy?
Sprawdź odpowiedź
Para wolna na azocie zajmuje więcej przestrzeni niż para wiążąca — elektrony pary wolnej są przyciągane tylko przez jeden atom zamiast przez dwa, więc „rozkładają się szerzej". Para wolna „odpycha" trzy pary wiążące mocniej niż one odpychają siebie nawzajem — kąty między wiązaniami się zmniejszają. H₂O ma dwie pary wolne → kąt jeszcze mniejszy: 104,5°.
Ta obserwacja daje praktyczną regułę: pary wolne „wciskają" wiązania bliżej siebie.
Polarność cząsteczki — geometry matters
Gdy cząsteczka ma polarne wiązania, jej polarność zależy od tego, czy wektory dipoli się znoszą, czy sumują.
💭 Pomyśl: CO₂ ma dwa polarne wiązania C=O (Δχ ≈ 0,9). Każde wiązanie ma dipol skierowany ku tlenowi. CO₂ jest liniowe — oba dipole są skierowane w przeciwne strony. Co z ich sumą?
Sprawdź odpowiedź
Dwa wektory równe co do wartości, skierowane wprost przeciwnie → suma zerowa. CO₂ jest niepolarne mimo polarnych wiązań. H₂O — układ kątowy — ma dwa dipole O—H skierowane nie wprost przeciwnie, lecz pod kątem 104,5°; ich suma jest niezerowa → H₂O jest polarna.
📐 DEFINICJA — polarność cząsteczki: cząsteczka jest polarna (ma trwały dipol elektryczny), gdy wektory dipoli poszczególnych wiązań nie znoszą się; jest niepolarna, gdy się sumują do zera. Zależy zarówno od polarności wiązań, jak i od geometrii cząsteczki.
Wiązania σ (sigma) i π (pi)
Wiązania kowalencyjne różnią się też geometrią nakrywania się orbitali.
💭 Pomyśl: Wyobraź sobie dwa atomy — każdy z orbitalem (coś w rodzaju chmury elektronowej). Gdy zbliżają się do siebie, mogą „zachodzić" na siebie na dwa sposoby: wzdłuż osi między jądrami albo bocznie. Jak myślisz, które nałożenie jest silniejsze?
Sprawdź odpowiedź
Nałożenie wzdłuż osi (czołowe) daje silniejsze, bardziej zwarte wiązanie — elektrony są skupione bezpośrednio między jądrami. To wiązanie σ. Nałożenie boczne jest słabsze (elektrony w dwóch obszarach powyżej i poniżej osi) — to wiązanie π.
📐 DEFINICJA — wiązanie σ (sigma): wiązanie kowalencyjne powstałe przez czołowe (osiowe) nakrywanie się orbitali; gęstość elektronowa skupia się wzdłuż osi łączącej jądra. Każde wiązanie pojedyncze to wiązanie σ.
📐 DEFINICJA — wiązanie π (pi): wiązanie kowalencyjne powstałe przez boczne nakrywanie się orbitali; gęstość elektronowa skupia się w dwóch obszarach nad i pod osią łączącą jądra. Wiązanie podwójne = 1σ + 1π; potrójne = 1σ + 2π.
Po ludzku: σ to mocna oś „wzdłuż drogi", π to dwie cienkie kładki „po bokach drogi". Kładka jest słabsza i łatwiej ją zerwać.
Praktyczna konsekwencja: wiązanie π jest reaktywne — to właśnie przez nie alkeny i alkiny reagują znacznie chętniej niż alkany (więcej w chemii organicznej). Natomiast swobodne obracanie się wokół wiązania pojedynczego (σ) jest możliwe; wokół podwójnego (σ+π) nie — wiązanie π „blokuje" obrót.
⚠️ Uwaga, pułapka
Pułapka 1: Mylenie liczby domen z liczbą wiązań. Wiązanie podwójne C=O to JEDNA domena, nie dwie. Węgiel w CO₂ ma 2 domeny (dwa wiązania podwójne) → liniowy.
Pułapka 2: Pomijanie par wolnych przy przewidywaniu geometrii. NH₃ to NIE jest trójkąt płaski (co by wynikało z 3 wiązań). Para wolna na azocie to też domena → 4 domeny → tetraedr → ale pary wolna „zjada" jeden narożnik → piramida trójkątna.
Pułapka 3: H₂O jest liniowa? Błąd! Tlen ma 2 pary wolne → 4 domeny → kształt kątowy (V). Polarność wynika właśnie z tego kąta.
🌍 Powiązania
Kształt cząsteczki ma ogromne znaczenie w biochemii. Enzym „poznaje" substrat jak klucz zamek — zarówno kształt jak i polarność cząsteczki decydują o tym, czy połączenie nastąpi. Leki często są zaprojektowane tak, by pasować kształtem do konkretnego receptora.
🧪 Eksperyment myślowy
Wyobraź sobie, że masz do dyspozycji 100 cząsteczek CH₄ i 100 cząsteczek H₂O. Obie mają 4 domeny elektronowe. Wiesz już, że CH₄ to regularny tetraedr (niepolarna), a H₂O to V (polarna). Teraz: którą z tych substancji łatwiej jest mieszać z etanolem C₂H₅OH? Dlaczego?
Sprawdź odpowiedź
Etanol jest polarny (ma grupę −OH z polarnym wiązaniem O−H). Zasada „podobne rozpuszcza się w podobnym" mówi, że polarne substancje mieszają się z polarnymi. Woda (polarna) miesza się z etanolem bez ograniczeń. Metaan (niepolarna) miesza się z etanolem gorzej — i dlatego też nie miesza się z wodą. Kształt (i wynikająca z niego polarność) decyduje o rozpuszczalności.
📐 Definicje tej lekcji
- VSEPR — metoda przewidywania geometrii; domeny elektronowe (pary wiążące + wolne) odpychają się do maksymalnej odległości.
- Wiązanie σ — czołowe nakrywanie orbitali; oś między jądrami; jedno na każde wiązanie.
- Wiązanie π — boczne nakrywanie; elektronty ponad/pod osią; drugi (i trzeci) składnik wiązania wielokrotnego.
- Polarność cząsteczki — wypadkowa wektorów dipoli wszystkich wiązań; zależy od geometrii.
📌 Najważniejsze w pigułce
- VSEPR: policz domeny (pary wiążące + wolne); minimalizuj odpychanie → określ kształt.
- Pary wolne „zajmują więcej miejsca" → zmniejszają kąty wiązań (NH₃: 107°, H₂O: 104,5°).
- Wiązanie σ = wzdłuż osi; π = bocznie; wiązanie podwójne = σ + π; potrójne = σ + 2π.
- Polarność cząsteczki = suma wektorów dipoli; CO₂ niepolarny mimo polarnych wiązań (liniowy).
🎒 Zadania
Zadanie 2.4.1. Przewidź kształt cząsteczki BF₃ (B ma 3 elektrony walencyjne, F ma 7). Czy cząsteczka jest polarna?
Podpowiedź
Policz domeny elektronowe atomu centralnego (B). Ile par wiążących? Ile par wolnych na B?
Pełne rozwiązanie
Pula: $3 + 3\times7 = 24$ elektrony. B tworzy trzy wiązania σ do F. Bor ma tylko 6 elektronów — jest wyjątkiem od reguły oktetu (akceptor par wolnych). Trzy domeny, zero par wolnych → trygonalny płaski (120°). Dipole B—F skierowane symetrycznie → sumują się do zera → niepolarna.
Gdzie łatwo o błąd: przypisanie parze wolnej borowi, gdy nie ma on oktetu.
Zadanie 2.4.2. Ile wiązań σ i ile π zawiera cząsteczka C₂H₄ (etylen)? Jaką ma geometrię wokół węgli?
Pokaż rozwiązanie
Wzór Lewisa etylenu: H₂C=CH₂ (jedno wiązanie podwójne C=C i cztery C—H). Wiązania σ: 5 (cztery C—H + jedno w ramach C=C); wiązania π: 1 (drugie w C=C). Domeny wokół każdego węgla: 3 (jedno podwójne = 1 domena + dwa C—H) → trygonalny płaski, kąty ≈120°. Cząsteczka jest płaska.
Zadanie 2.4.3. Porównaj kąty wiązań: CH₄, NH₃, H₂O. Wyjaśnij trend.
Pokaż rozwiązanie
CH₄: 109,5° (4 pary wiążące, brak par wolnych). NH₃: 107° (3 wiążące + 1 wolna). H₂O: 104,5° (2 wiążące + 2 wolne). Trend: każda kolejna para wolna zastępuje parę wiążącą i odpycha pozostałe wiązania silniej → kąty maleją. Wzorzec idealny tetraedru (109,5°) jest systematycznie „ściskany".
🔍 Sprawdź, czy umiesz
- [ ] Przewidzieć kształt: CO₂, H₂O, NH₃, CH₄, BF₃, SO₂ — i uzasadnić VSEPR.
- [ ] Wyjaśnić, dlaczego pary wolne zmniejszają kąty.
- [ ] Odróżnić wiązanie σ od π i powiedzieć, ile ich jest w wiązaniu podwójnym.
- [ ] Ocenić, czy cząsteczka jest polarna, mając wiedzę o geometrii i polarności wiązań.
