Ogniwa galwaniczne; budowa i zasada działania ogniwa Daniella

🎯 Po co Ci to?

Każda bateria w twoim telefonie, pilote do TV czy latarce — to urządzenie elektrochemiczne. Ale jak właściwie reakcja chemiczna rodzi prąd elektryczny? Nie przez żaden cud — przez sprytne rozdzielenie partnerów reakcji redoks, które zmuszamy, by wymieniali elektrony przez drut. Ten drut to właśnie twój obwód elektryczny. Zrozumiesz tu, dlaczego bateria się „wyczerpuje", co to jest SEM i dlaczego mostek solny nie jest dekoracją.

✅ Czego się nauczysz

Po tej lekcji potrafisz:

• opisać budowę ogniwa galwanicznego (elektrody, elektrolit, mostek solny, obwód zewnętrzny);
• wyjaśnić, które procesy zachodzą na katodzie i anodzie;
• opisać ogniwo Daniella (Zn–Cu) i wskazać reakcje elektrodowe;
• obliczyć SEM ogniwa ze standardowych potencjałów elektrodowych;
• opisać ogólną zasadę działania baterii jednorazowej i akumulatora.

🔁 Przypomnij sobie

Zanim wejdziemy w ogniwa, potrzeba ci odświeżyć dwie rzeczy z działu o redoks:

• Utlenianie = oddawanie elektronów; redukcja = przyjmowanie elektronów.
• Reakcja redoks zawsze przebiega jednocześnie — gdzie jedno ciało oddaje elektrony, drugie je pobiera.

💭 Pomyśl: Wkładasz cynkowy gwóźdź do roztworu siarczanu miedzi(II), CuSO₄. Po chwili pojawia się różowawa powłoka na gwoździu i roztwór traci niebieskawą barwę. Co się dzieje na poziomie atomów?

Sprawdź odpowiedź

Cynk oddaje elektrony (utlenia się): $\text{Zn} \to \text{Zn}^{2+} + 2e^-$. Jony Cu²⁺ z roztworu przyjmują te elektrony (redukują się): $\text{Cu}^{2+} + 2e^- \to \text{Cu}$. Wytrącona miedź osiada na gwoździu — stąd różowy nalot. Reakcja samorzutna — zachodzi „sama z siebie". To właśnie silnik ogniwa galwanicznego: ta sama reakcja, ale z rozdzielonymi partnerami.

📘 Wyjaśnienie

Pomysł, który zmienia wszystko

W powyższym doświadczeniu elektrony przeskakują bezpośrednio z cynku na jony miedzi — nie idą przez żaden drut. Cała energia wydziela się jako ciepło.

A co, jeśli rozdzielisz cynk od roztworu CuSO₄? Cynk trzymaj w roztworze ZnSO₄, miedź w roztworze CuSO₄, a oba naczynia połącz przewodem i mostkiem solnym.

💭 Pomyśl: Co teraz zmuszasz elektrony do zrobienia?

Sprawdź odpowiedź

Nie ma już bezpośredniej drogi — elektrony muszą przejść przez drut zewnętrzny z cynku do miedzi. Płyną przez drut → płynie prąd elektryczny! Właśnie tak działa ogniwo galwaniczne: rozdzielamy utlenianie od redukcji przestrzennie, by zmusić elektrony do przepływu przez obwód.

📐 DEFINICJA — ogniwo galwaniczne: urządzenie elektrochemiczne, w którym samorzutna reakcja redoks jest przestrzennie rozdzielona tak, że elektrony przepływają przez obwód zewnętrzny, wytwarzając prąd elektryczny.

Po ludzku: bateria chemiczna — reakcja „woli" oddawać elektrony przez drut niż bezpośrednio. Czym to NIE jest: elektrolizer (tam prąd wymusza reakcję niesamorzutną, nie odwrotnie).

Budowa ogniwa galwanicznego

Ogniwo galwaniczne składa się z dwóch połówek — i to nie jest przenośnia, tylko nazwa techniczna.

📐 DEFINICJA — półogniwo: układ elektrody i roztworu, w którym zachodzi jeden z dwóch procesów elektrodowych — utlenianie albo redukcja; najczęściej metal zanurzony w roztworze własnych jonów (np. blaszka cynkowa w roztworze $\text{ZnSO}_4$).

Po ludzku: półogniwo samo prądu nie da — potrzebuje partnera o innej skłonności do oddawania elektronów. Dopiero dwa połączone półogniwa tworzą ogniwo.

Ogniwo ma cztery kluczowe elementy:

1. Anoda — elektroda, na której zachodzi utlenianie (metal oddaje elektrony). W obwodzie zewnętrznym elektrony wypływają z anody.
2. Katoda — elektroda, na której zachodzi redukcja (jony przyjmują elektrony). Do katody elektrony napływają z obwodu zewnętrznego.
3. Elektrolit — roztwór przewodzący jony; umożliwia zamknięcie obwodu wewnętrznego.
4. Mostek solny — nasycony roztwór obojętnego elektrolitu (np. KCl w żelu agarowym) łączący oba naczynia; wyrównuje ładunek, lecz nie miesza roztworów.

💭 Pomyśl: Po co mostek solny? Skoro mamy drut do przepływu elektronów, co jeszcze trzeba „połączyć"?

Sprawdź odpowiedź

Elektrony płyną z anody do katody przez drut. Ale wtedy w półogniwie anodowym gromadzi się nadmiar kationów Zn²⁺ (elektrolit ładuje się dodatnio), a w półogniwie katodowym brakuje Cu²⁺ (elektrolit ładuje się ujemnie). Ten nierównowagowy ładunek zatrzymałby reakcję. Mostek solny wyrównuje ładunek: aniony (np. Cl⁻) z mostka migrują do półogniwa anodowego, kationy (K⁺) — do katodowego. Mostek zamyka obwód jonowy i pozwala reakcji trwać. Bez mostka ogniwo gaśnie po chwili.

📐 DEFINICJA — mostek solny (klucz elektrolityczny): element ogniwa galwanicznego łączący oba elektrolity; umożliwia przepływ jonów niezbędny do zachowania elektrycznej obojętności obu półogniw, nie pozwalając roztworom się mieszać. Obie nazwy — mostek solny i klucz elektrolityczny — znaczą to samo.

Ogniwo Daniella — klasyczny przykład

Ogniwo Daniella (1836) to pierwsze praktyczne ogniwo galwaniczne:

• Anoda: cynk Zn w roztworze ZnSO₄
• Katoda: miedź Cu w roztworze CuSO₄
• Oba połączone mostkiem solnym i drutem zewnętrznym

Reakcje elektrodowe:

$$\text{Anoda (utlenianie):} \quad \text{Zn} \to \text{Zn}^{2+} + 2e^-$$

$$\text{Katoda (redukcja):} \quad \text{Cu}^{2+} + 2e^- \to \text{Cu}$$

Sumaryczna reakcja ogniwa:

$$\text{Zn} + \text{Cu}^{2+} \to \text{Zn}^{2+} + \text{Cu}$$

Cynk się rozpuszcza (elektroda maleje), miedź się osadza (elektroda rośnie). Ogniwo działa, dopóki cynk się nie zużyje albo stężenie Cu²⁺ nie spadnie do zera.

⚠️ Uwaga, pułapka: Kierunek przepływu elektronów to jeden z najpopularniejszych błędów. Elektrony płyną przez drut od anody do katody (od „−" do „+"). Konwencjonalny prąd elektryczny (przyjęty umownie jako ruch ładunków dodatnich) płynie w kierunku przeciwnym — od katody do anody w obwodzie zewnętrznym. Nie mylić tych dwóch kierunków!

🧮 SEM — siła elektromotoryczna ogniwa

Ogniwo „pcha" elektrony z określoną siłą, którą mierzymy napięciem.

📐 DEFINICJA — SEM ogniwa (siła elektromotoryczna, $\mathcal{E}$): maksymalne napięcie elektryczne wytwarzane przez ogniwo w warunkach równowagi (bez poboru prądu), mierzone między elektrodami. Jednostka: wolt (V).

Po ludzku: ile „woltów" dane ogniwo może dostarczyć przy rozładowaniu. Czym to NIE jest: napięcie pod obciążeniem (które jest mniejsze z powodu oporności wewnętrznej ogniwa).

Każda elektroda zanurzona w roztworze ma swój potencjał elektrodowy $E$. Zmierzyć go samodzielnie się nie da — zawsze mierzysz różnicę między dwiema elektrodami. Dlatego umówiono się na wzorzec: standardowa elektroda wodorowa (SHE), której potencjał przyjęto za 0 V. Potencjały innych elektrod (mierzone w warunkach standardowych: $c = 1\ \text{mol/l}$, $T = 25\ \text{°C}$) to standardowe potencjały elektrodowe $E^\circ$.

Kilka wartości ważnych dla chemii szkolnej:

Elektroda (półreakcja redukcji)	$E^\circ$ (V)
$\text{Zn}^{2+} + 2e^- \to \text{Zn}$	$-0{,}76$
$\text{Fe}^{2+} + 2e^- \to \text{Fe}$	$-0{,}44$
$\text{Ni}^{2+} + 2e^- \to \text{Ni}$	$-0{,}25$
$2\text{H}^+ + 2e^- \to \text{H}_2$	$0{,}00$ (wzorzec)
$\text{Cu}^{2+} + 2e^- \to \text{Cu}$	$+0{,}34$
$\text{Ag}^+ + e^- \to \text{Ag}$	$+0{,}80$

SEM ogniwa w warunkach standardowych:

$$\mathcal{E}^\circ = E^\circ(\text{katoda}) - E^\circ(\text{anoda})$$

Katoda to elektroda o wyższym $E^\circ$ (silniejszy utleniacz); anoda — o niższym (silniejszy reduktor).

💭 Pomyśl: Ile wynosi SEM ogniwa Daniella (Zn–Cu) w warunkach standardowych?

Sprawdź odpowiedź

Katoda: Cu ($E^\circ = +0{,}34\ \text{V}$); anoda: Zn ($E^\circ = -0{,}76\ \text{V}$).

$$\mathcal{E}^\circ = (+0{,}34) - (-0{,}76) = +1{,}10\ \text{V}$$

Wynik dodatni potwierdza, że reakcja Zn + Cu²⁺ jest samorzutna. Ogniwo może dostarczyć $1{,}10\ \text{V}$ (w warunkach standardowych bez poboru prądu).

📝 Przykład krok po kroku — obliczanie SEM

Dane: ogniwo Zn | ZnSO₄ || AgNO₃ | Ag. Podane $E^\circ(\text{Zn}^{2+}/\text{Zn}) = -0{,}76\ \text{V}$; $E^\circ(\text{Ag}^+/\text{Ag}) = +0{,}80\ \text{V}$.

Krok 1 — ustal, co jest katodą, a co anodą. Wyższy $E^\circ$ → katoda (elektroda Ag); niższy → anoda (elektroda Zn).

Krok 2 — zapisz półreakcje. Anoda: $\text{Zn} \to \text{Zn}^{2+} + 2e^-$ Katoda: $2\text{Ag}^+ + 2e^- \to 2\text{Ag}$

Krok 3 — oblicz SEM. $$\mathcal{E}^\circ = (+0{,}80) - (-0{,}76) = +1{,}56\ \text{V}$$

Krok 4 — napisz równanie sumaryczne (wyrównaj elektrony): $$\text{Zn} + 2\text{Ag}^+ \to \text{Zn}^{2+} + 2\text{Ag}$$

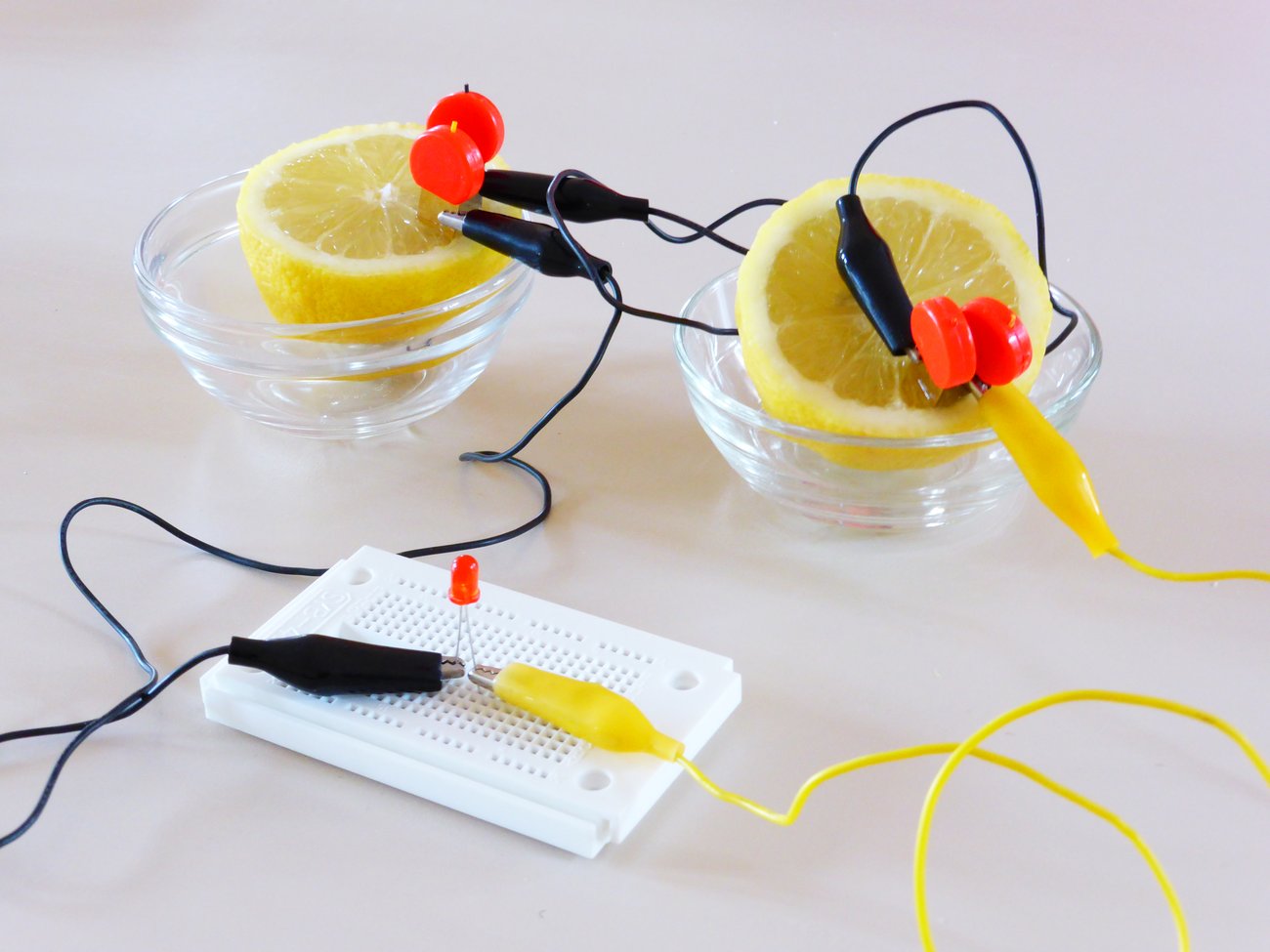

🔬 Zrób to sam — budowa prostego ogniwa

Potrzebujesz: dwa metalowe przedmioty (np. cynkowy gwóźdź i miedziany drut/moneta), szklankę z roztworem soli kuchennej (NaCl), woltomierz lub diodę LED (do demonstracji).

Wykonanie:

1. Włóż oba metale do roztworu soli kuchennej (to będzie i elektrolit, i uproszczony mostek).
2. Podłącz woltomierz (lub LED) między oba metale.
3. Odczytaj napięcie.

💭 Pomyśl: Dlaczego napięcie jest mniejsze niż teoretyczne 1,10 V (dla układu Zn–Cu) i dlaczego z czasem maleje?

Sprawdź odpowiedź

Po pierwsze, warunki nie są standardowe (stężenia ≠ 1 mol/l). Po drugie, ogniwo ma oporność wewnętrzną — pod obciążeniem napięcie spada. Po trzecie, cynk i miedź mieszają swoje roztwory w jednej szklance (brak idealnego mostka), co powoduje powolne wyrównywanie stężeń. Prawdziwe ogniwo Daniella ma rozdzielone naczynia właśnie dlatego.

🕰️ Skąd to wiemy

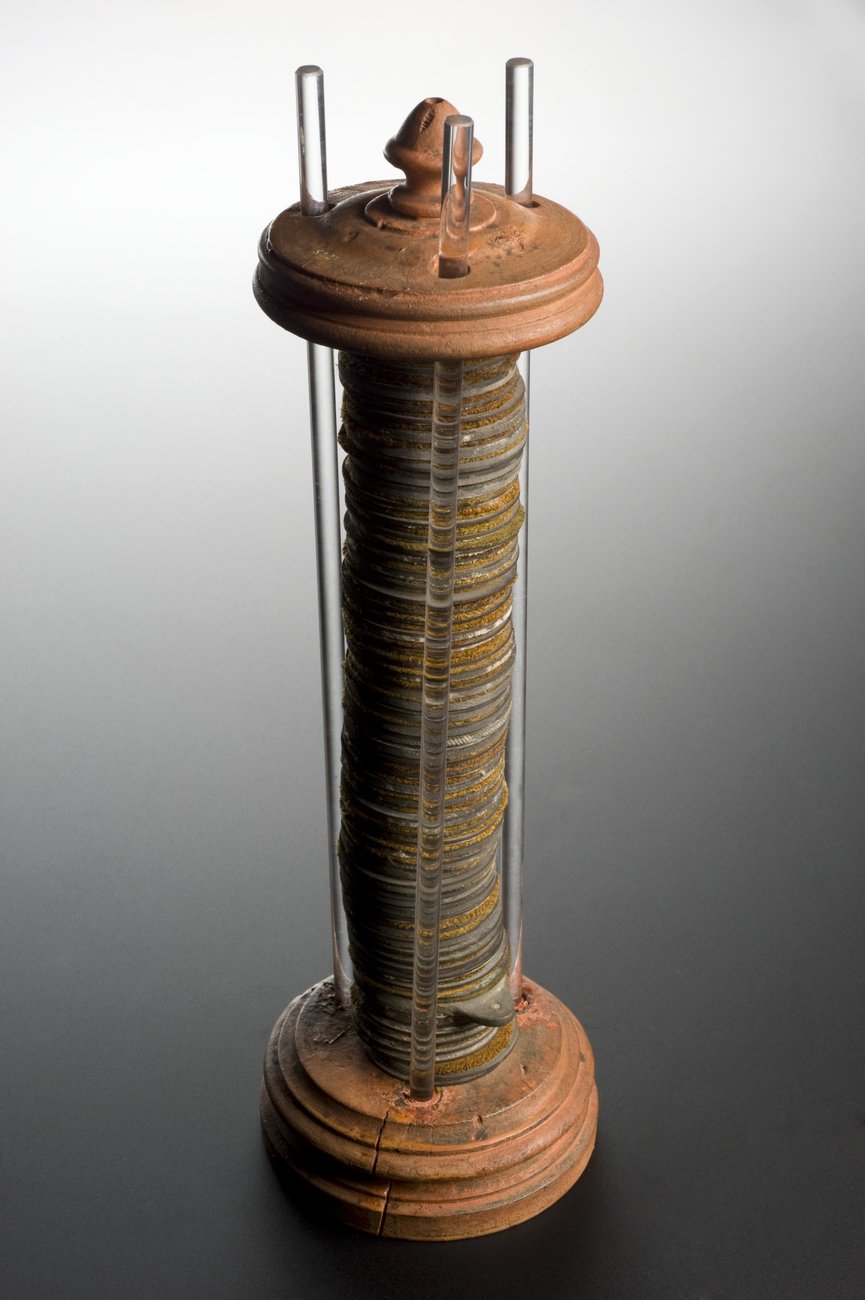

Luigi Galvani (1780) zauważył, że noga żaby drgała, gdy dotknął jej dwoma różnymi metalami — pomyślał, że to „elektryczność zwierzęca". Alessandro Volta wykazał (1800), że to metale, nie mięśnie produkują elektryczność, i zbudował stos Volty (Cu–Zn–mokry filc, wielokrotnie) — pierwszy użyteczny generator prądu stałego. John Daniell w 1836 r. udoskonalił to ogniwo, dodając rozdzielone naczynia. Spór Galvani–Volta dał nam nie tylko ogniwa — dał nauce metodę kontroli eksperymentu.

Ogniwa odwracalne i nieodwracalne

Ogniwa dzielimy według tego, czy reakcję da się odwrócić, przepuszczając prąd w przeciwną stronę.

• Ogniwa nieodwracalne (pierwotne, potocznie „baterie jednorazowe") — reakcja biegnie tylko w jedną stronę. Gdy substraty się wyczerpią, ogniwo jest zużyte. Przykłady: ogniwo cynkowo-węglowe (Leclanchégo), bateria alkaliczna Zn–MnO₂, ogniwo litowe w pilocie.
• Ogniwa odwracalne (wtórne, akumulatory) — produkty reakcji zostają na elektrodach, więc przyłożenie napięcia zewnętrznego odtwarza substraty. Ładowanie to elektroliza wymuszająca reakcję odwrotną do tej, która wcześniej dawała prąd. Przykłady: akumulator ołowiowy w samochodzie, akumulator litowo-jonowy w telefonie.

💭 Pomyśl: Dlaczego baterii alkalicznej nie wolno ładować, skoro „wystarczy przepuścić prąd w drugą stronę"?

Sprawdź odpowiedź

Bo jej produkty nie zostają w formie, którą da się odtworzyć na elektrodach: cynk utlenia się nierównomiernie, a wydzielający się wodór nie ma gdzie się podziać. Przyłożone napięcie rozkłada wodę, ciśnienie w szczelnej obudowie rośnie i ogniwo pęka, wylewając żrący elektrolit. Odwracalność nie jest własnością prądu, tylko chemii zachodzącej na elektrodach.

Co zrobić ze zużytym ogniwem

Zużyte baterie i akumulatory to elektroodpady (elektrośmieci) — odpad niebezpieczny, którego nie wolno wyrzucać do zmieszanych. Powód jest chemiczny: zawierają metale ciężkie (kadm, ołów, rtęć w starszych typach, nikiel), związki litu i stężone elektrolity. Na składowisku obudowa koroduje, a jony metali przechodzą do wód gruntowych, gdzie ulegają bioakumulacji — ich stężenie rośnie wzdłuż łańcucha pokarmowego.

W gospodarce o obiegu zamkniętym te same pierwiastki są surowcem: z akumulatora ołowiowego odzyskuje się do 95% ołowiu, z ogniw litowo-jonowych — lit, kobalt i nikiel, których wydobycie jest kosztowne i obciążające środowisko. Dlatego zbiórka jest osobna: pojemniki w sklepach i szkołach, punkty PSZOK, a sprzedawca ma obowiązek przyjąć zużyte ogniwo przy zakupie nowego.

🌍 Powiązania

• Bateria alkaliczna (Zn–MnO₂), akumulator ołowiowy (Pb–PbO₂–H₂SO₄), litowo-jonowy — wszystkie działają na tej samej zasadzie.
• SEM ogniwa wiąże się z energią swobodną Gibbsa: $\Delta G^\circ = -nF\mathcal{E}^\circ$ (zakres rozszerzony, Dział 9).
• Szereg elektrochemiczny metali (od K do Au) bezpośrednio wynika z wartości $E^\circ$ — im niższy $E^\circ$, tym silniejszy reduktor, tym „wyżej w szeregu aktywności".

⚠️ Uwaga, pułapka

Pułapka 1 — kierunek prądu i elektronów. Elektrony w drucie płyną od anody (−) do katody (+). Konwencjonalny prąd „płynie" od (+) do (−) — odwrotnie. Nie mieszaj tych dwóch!

Pułapka 2 — katoda to „+" tylko w ogniwie galwanicznym, nie w elektrolizerze (w elektrolizie katoda jest podłączona do „−" zewnętrznego zasilacza — szczegóły w 6.3).

Pułapka 3 — rola mostka solnego. Mostek nie przepuszcza elektronów — przepuszcza jony. Elektrony zawsze płyną przez drut zewnętrzny, nigdy przez elektrolit.

📐 Definicje tej lekcji

📐 DEFINICJA — ogniwo galwaniczne: urządzenie, w którym samorzutna reakcja redoks jest rozdzielona przestrzennie, zmuszając elektrony do przepływu przez obwód zewnętrzny.

📐 DEFINICJA — anoda: elektroda, na której zachodzi utlenianie (oddawanie elektronów); w ogniwie galwanicznym — biegun ujemny (−).

📐 DEFINICJA — katoda: elektroda, na której zachodzi redukcja (pobieranie elektronów); w ogniwie galwanicznym — biegun dodatni (+).

📐 DEFINICJA — SEM (siła elektromotoryczna, $\mathcal{E}$): napięcie na zaciskach ogniwa przy braku poboru prądu; $\mathcal{E}^\circ = E^\circ(\text{katoda}) - E^\circ(\text{anoda})$.

📐 DEFINICJA — mostek solny: element łączący elektrolity obu półogniw; wyrównuje ładunek jonowy, nie mieszając roztworów.

📐 DEFINICJA — ogniwo Daniella: klasyczne ogniwo Zn | ZnSO₄ || CuSO₄ | Cu; $\mathcal{E}^\circ = 1{,}10\ \text{V}$.

📌 Najważniejsze w pigułce

• Ogniwo galwaniczne = rozdzielona reakcja redoks → prąd przez drut.
• Anoda: utlenianie, biegun „−". Katoda: redukcja, biegun „+".
• Mostek solny zamyka obwód jonowy — bez niego ogniwo gaśnie.
• $\mathcal{E}^\circ = E^\circ(\text{katoda}) - E^\circ(\text{anoda})$ — zawsze dodatnie dla ogniwa samorzutnego.
• Ogniwo Daniella: Zn się rozpuszcza, Cu się osadza, $\mathcal{E}^\circ = 1{,}10\ \text{V}$.

🎒 Zadania

Zadanie 6.1.1. Dane ogniwo: Fe | FeSO₄ || CuSO₄ | Cu. $E^\circ(\text{Fe}^{2+}/\text{Fe}) = -0{,}44\ \text{V}$; $E^\circ(\text{Cu}^{2+}/\text{Cu}) = +0{,}34\ \text{V}$. Wskaż anodę i katodę. Napisz półreakcje. Oblicz $\mathcal{E}^\circ$.

Pokaż rozwiązanie

Wyższy $E^\circ$ → katoda: Cu. Niższy → anoda: Fe.

Anoda: $\text{Fe} \to \text{Fe}^{2+} + 2e^-$

Katoda: $\text{Cu}^{2+} + 2e^- \to \text{Cu}$

$\mathcal{E}^\circ = (+0{,}34) - (-0{,}44) = +0{,}78\ \text{V}$

Łatwy błąd: odwrotna kolejność odjęcia → wynik ujemny; ujemna SEM oznacza, że reakcja przebiega w drugą stronę — nie możemy mieć takiego ogniwa samorzutnego.

Zadanie 6.1.2. Ogniwo Daniella działa 10 godzin, po czym gaśnie. Wskaż dwie możliwe przyczyny.

Pokaż rozwiązanie

(1) Anoda cynkowa zużyła się całkowicie (Zn się rozpuścił). (2) Stężenie jonów Cu²⁺ w roztworze katodowym spadło do zera — nie ma już utleniacza. Obie przyczyny powodują ustanie reakcji i SEM → 0 V.

Zadanie 6.1.3. Zaproponuj ogniwo z elektrodami Cu i Ag (dane $E^\circ$ z tabeli powyżej). Napisz reakcje, oblicz SEM i wskaż, która elektroda jest anodą.

Pokaż rozwiązanie

$E^\circ(\text{Cu}) = +0{,}34\ \text{V}$; $E^\circ(\text{Ag}) = +0{,}80\ \text{V}$.

Wyższy $E^\circ$ → katoda: Ag. Anoda: Cu.

Anoda: $\text{Cu} \to \text{Cu}^{2+} + 2e^-$

Katoda: $2\text{Ag}^+ + 2e^- \to 2\text{Ag}$

$\mathcal{E}^\circ = (+0{,}80) - (+0{,}34) = +0{,}46\ \text{V}$

Uwaga: oba $E^\circ$ są dodatnie, ale i tak obliczamy różnicę — ważne, które jest większe.

🔍 Sprawdź, czy umiesz

• [ ] Narysować schemat ogniwa galwanicznego i oznaczyć wszystkie elementy.
• [ ] Wyjaśnić rolę mostka solnego własnymi słowami.
• [ ] Napisać półreakcje na anodzie i katodzie ogniwa Daniella.
• [ ] Obliczyć SEM ogniwa z podanych $E^\circ$.
• [ ] Wyjaśnić różnicę między kierunkiem przepływu elektronów a konwencjonalnym kierunkiem prądu.

---
