Korozja metali; ochrona przed korozją

🎯 Po co Ci to?

Szacuje się, że korozja „zjada" ok. 3–4% globalnego PKB rocznie — dziesiątki miliardów dolarów w naprawach mostów, rurociągów, samolotów, kadłubów okrętów. W Polsce rdzewiejące stalowe konstrukcje to wydatek setek milionów złotych rocznie. Ale korozja to nie tylko „ruda żelaza na płocie" — to elektrochemia, i gdy ją zrozumiesz, zobaczysz, dlaczego cynkowe wanny na rurociągach ratują mosty.

✅ Czego się nauczysz

Po tej lekcji potrafisz:

wyjaśnić elektrochemiczny mechanizm korozji;
wymienić czynniki przyspieszające korozję;
opisać metody ochrony przed korozją i wyjaśnić zasadę ochrony ofiarnej (katodowej).

🔁 Przypomnij sobie

💭 Pomyśl: Masz stalowy gwóźdź. Wkładasz go do słonej wody — po tygodniu jest pordzewiały. Ale jeśli przykleisz do niego kawałek cynku, rdza prawie nie pojawia się. Dlaczego? Spróbuj odgadnąć przed przeczytaniem lekcji.

Sprawdź odpowiedź

Cynk (E° = −0,76 V) jest „bardziej aktywny" niż żelazo (E° = −0,44 V) — woli się utleniać. Tworzy z żelazem „ogniwo galwaniczne", gdzie cynk jest anodą i się rozpuszcza zamiast żelaza. Żelazo staje się katodą i jest chronione. To ochrona ofiarna — cynk „poświęca się" za stal.

📘 Wyjaśnienie

Rdza to nie żelazo — wyjaśnijmy błąd

Wielu uczniów myśli, że rdza = czyste żelazo. To nieporozumienie.

💭 Pomyśl: Żelazo jest szarym metalem. Rdza jest czerwono-brązowa, krucha, niezwarta. Jaki jest ich skład chemiczny?

Sprawdź odpowiedź

Żelazo: metal, $\text{Fe}$. Rdza: tlenek/wodorotlenek żelaza(III) z wodą krystalizacyjną, głównie $\text{Fe}_2\text{O}_3 \cdot n\text{H}_2\text{O}$ (tlenek żelaza(III) hydratowany). To zupełnie inna substancja — stąd inna barwa, kruchość i brak przewodnictwa elektrycznego. Co ważne, rdza jest porowata i nie chroni przed dalszą korozją (w odróżnieniu od tlenku glinu Al₂O₃, który tworzy zwartą warstwę pasywacyjną).

Elektrochemiczny mechanizm korozji

Korozja żelaza w wilgotnym powietrzu (z CO₂ lub innymi elektrolitami) działa jak mikroogniwo galwaniczne na powierzchni metalu. Na powierzchni surowej stali zawsze są mikroobszary o różnym składzie lub naprężeniu — tworzą się miejscowe pary galwaniczne.

Na przykład: żelazo (Fe) przy ziarnie cementytowym (Fe₃C) w wilgotnym środowisku:

Anoda (żelazo, niższy E°): $\text{Fe} \to \text{Fe}^{2+} + 2e^-$
Katoda (cementyt, wyższy E°): $\text{O}_2 + 2\text{H}_2\text{O} + 4e^- \to 4\text{OH}^-$

Jony Fe²⁺ i OH⁻ łączą się: $\text{Fe}^{2+} + 2\text{OH}^- \to \text{Fe(OH)}_2$. Fe(OH)₂ utlenia się dalej do rdzy: $4\text{Fe(OH)}_2 + \text{O}_2 \to 2\text{Fe}_2\text{O}_3 \cdot 2\text{H}_2\text{O} + \ldots$

📐 DEFINICJA — korozja elektrochemiczna: niszczenie metalu wskutek działania lokalnych ogniw galwanicznych na jego powierzchni w obecności elektrolitu (wilgoci z rozpuszczonymi elektrolitami); metal pełni rolę anody i się rozpuszcza.

Czym to NIE jest: korozja chemiczna (bezpośrednia reakcja metalu z kwasem lub tlenem, bez ogniwa, bez elektrolitu — np. reakcja Fe z HCl). W praktyce oba typy współistnieją, ale elektrochemiczna jest ważniejsza w warunkach atmosferycznych.

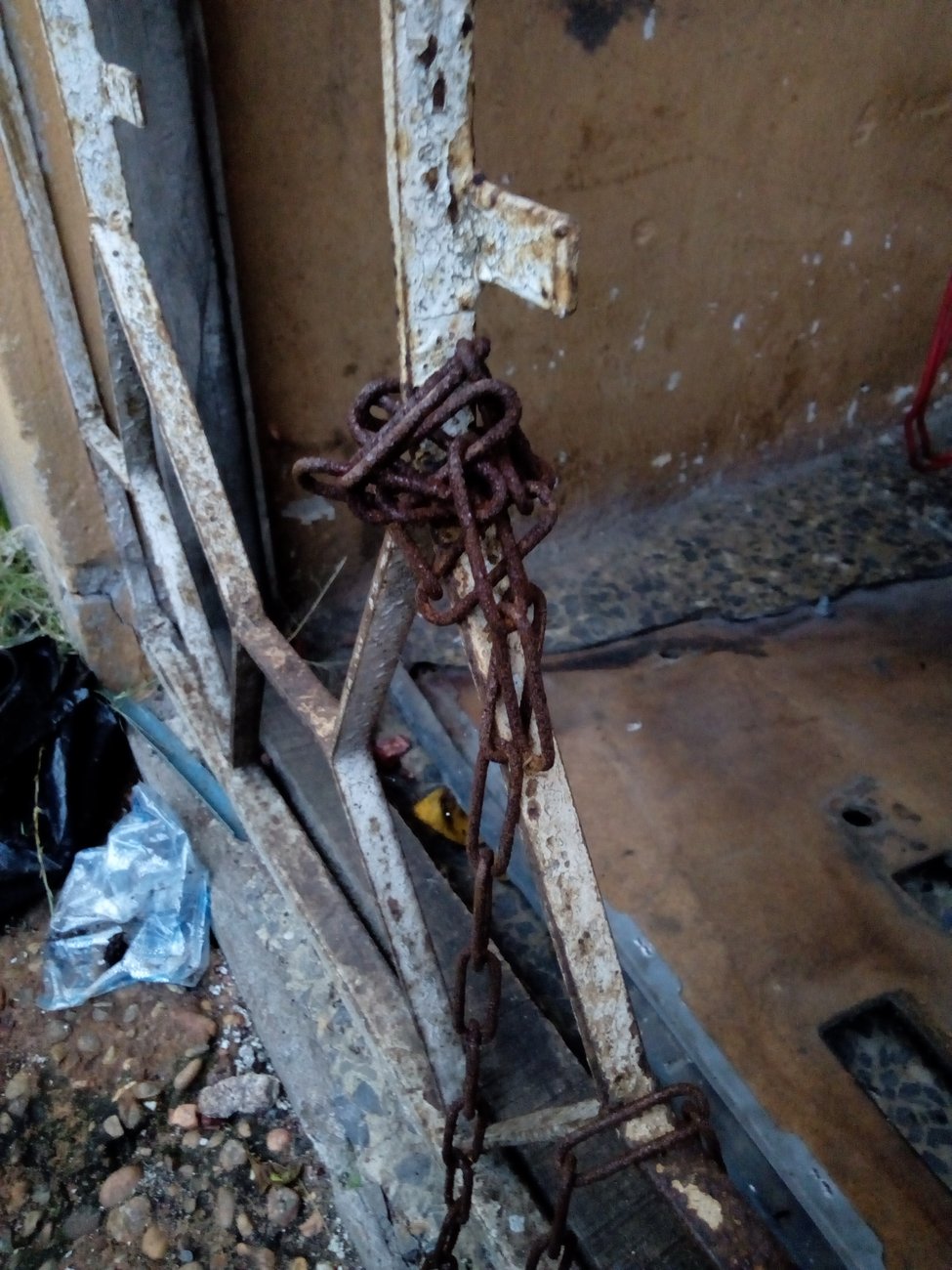

Skorodowany żelazny łańcuch: rdza (uwodniony tlenek żelaza) powstaje w lokalnych ogniwach korozyjnych, gdy żelazo styka się z wodą i tlenem. · źródło: Chezec, Wikimedia Commons, CC BY-SA 4.0

📐 DEFINICJA — para galwaniczna: układ dwóch metali (lub metalu i jego związku) w kontakcie elektrycznym, w obecności elektrolitu; metal o niższym $E^\circ$ (bardziej aktywny) jest anodą i koroduje szybciej niż sam.

💭 Pomyśl: Dlaczego korozja żelaza jest szybsza w wodzie słonej niż w czystej?

Sprawdź odpowiedź

Sól NaCl dysocjuje na jony — elektrolit jest lepszy (niższa oporność roztworu), więc prąd korozyjny płynie sprawniej. Większy prąd = szybsze utlenianie żelaza. Dlatego samochody w regionach solonej zimą drogi rdzewieją szybciej. Korozja w wilgotnym powietrzu jest też szybsza, gdy powietrze zawiera SO₂ i CO₂ (kwasy w roztworze → lepszy elektrolit).

Mikroogniwo korozyjne na powierzchni stali: pod kroplą wilgoci jeden obszar pracuje jako anoda i rozpuszcza żelazo do jonów Fe²⁺, a sąsiedni jako katoda, gdzie tlen z powietrza redukuje się do jonów OH⁻. Elektrony płyną wewnątrz metalu, jony — w kropli elektrolitu. · opracowanie własne AsLekcyjny

Czynniki przyspieszające korozję

Obecność elektrolitu (woda z solą, kwasy, zasady, CO₂).
Podwyższona temperatura.
Kontakt z metalem o wyższym $E^\circ$ (para galwaniczna).
Naprężenia mechaniczne i defekty powierzchni.
Brak warstwy ochronnej lub jej uszkodzenie.

🔬 Zrób to sam — badanie warunków korozji żelaza

Potrzebujesz: 5 gwoździ stalowych, 5 probówek/słoiczków, wata (do usuwania tlenu), olej, roztwór NaCl, kwas octowy (ocet), cynkowy gwóźdź lub kawałek cynku.

Układy:

Gwóźdź w suchym powietrzu (kontrola).
Gwóźdź w wodzie destylowanej.
Gwóźdź w roztworze NaCl.
Gwóźdź bez dostępu tlenu (pod olejem lub z watą nasyconą wodą bez tlenu).
Gwóźdź w kontakcie z cynkiem w roztworze NaCl (ochrona ofiarna).

Po 3–5 dniach oceń stopień korozji.

💭 Pomyśl: Co przewidujesz przed doświadczeniem? Który gwóźdź będzie najbardziej zardzewiali?

Sprawdź odpowiedź

Gwóźdź w roztworze NaCl — najszybsza korozja (dobry elektrolit, dostęp tlenu). Gwóźdź bez dostępu tlenu — bardzo mała korozja (brak utleniacza na katodzie). Gwóźdź z cynkiem — znikoma korozja (cynk jako anoda ofiaruje się zamiast żelaza). Gwóźdź w suchym powietrzu — prawie bez korozji (brak elektrolitu).

Wyniki doświadczenia z pięcioma gwoździami po 3–5 dniach: najszybciej koroduje gwóźdź w roztworze NaCl — dobry elektrolit i swobodny dostęp tlenu. Znikomo korodują trzy gwoździe, każdy z innego powodu: w suchym powietrzu brakuje elektrolitu, pod warstwą oleju — tlenu, a w kontakcie z cynkiem to cynk koroduje zamiast żelaza. Korozja wymaga elektrolitu i tlenu naraz. · opracowanie własne AsLekcyjny

Metody ochrony przed korozją

1. Izolacja od środowiska (powłoki ochronne):

Lakierowanie, malowanie, olejowanie — bariera fizyczna.
Cynowanie (puszki konserwowe) — cyna ma wyższy $E^\circ$ (−0,14 V) niż Fe, więc przy uszkodzeniu powłoki cynowej przyspiesza korozję żelaza (para galwaniczna!).

⚠️ Uwaga, pułapka: Puszka konserwowa (Fe pokryte cyną) jest bezpieczna dopóki powłoka jest nienaruszona. Po zarysowaniu cyna staje się katodą, a żelazo — anodą; korozja przyspiesza. Cynkowanie działa odwrotnie — nawet po zarysowaniu cynk jest anodą i chroni żelazo.

2. Cynkowanie (pokrywanie cynkiem): Cynk ma niższy $E^\circ$ (−0,76 V) niż żelazo (−0,44 V). Przy uszkodzeniu powłoki cynkowej tworzy się ogniwo galwaniczne, gdzie cynk jest anodą — koroduje cynk, nie żelazo. To ochrona ofiarna. Stosowane: blachy ocynkowane, słupy energetyczne, rury.

3. Ochrona katodowa: Podłączamy metal do ujemnego bieguna zasilacza lub do elektrody z cynku/magnezu — metal staje się katodą, nie koroduje. Stosowane w rurociągach, fundamentach stalowych, kadłubach okrętów.

📐 DEFINICJA — ochrona katodowa: metoda ochrony metalu polegająca na zasilaniu go prądem ujemnym lub połączeniu z aktywniejszym metalem (anodą poświęcalną), tak by chroniony metal pełnił rolę katody.

Zasada ochrony katodowej: chroniony metal zostaje katodą i przestaje korodować — albo przez połączenie z aktywniejszą anodą protektorową, albo (jak na schemacie) przez zewnętrzne źródło prądu z prostownikiem. · źródło: Joanna Kośmider, Wikimedia Commons, CC0

📐 DEFINICJA — ochrona anodowa: aktywna technika, w której potencjał chronionego metalu przesuwa się prądem z zewnętrznego źródła (potencjostatu) do zakresu pasywnego — metal pokrywa się wtedy trwałym, zwartym tlenkiem. Stosowana głównie do aparatury ze stali stopowych w silnie utleniającym środowisku (np. stężony H₂SO₄). Nie mylić z pasywacją samoistną glinu, chromu czy stali nierdzewnej, które pokrywają się tlenkiem w powietrzu bez prądu zewnętrznego.

📐 DEFINICJA — cynkowanie: pokrywanie stali warstwą cynku; dzięki niższemu $E^\circ$ cynku działa jako ochrona ofiarna nawet po uszkodzeniu powłoki.

📐 DEFINICJA — galwanizacja: (w kontekście ochrony korozji) nałożenie metalicznej powłoki elektrolitycznie w celu ochrony lub dekoracji — patrz też 6.3.

🧪 Eksperyment myślowy — most a sól drogowa

Wyobraź sobie stalowy most. Zimą drogowiec sypie sól na drogi. Sól spływa z wiaduktu na stalowe elementy konstrukcji. Gdzie pojawia się para galwaniczna? Co jest anodą, co katodą?

💭 Pomyśl: Jakie warunki wystarczyłyby, by stal mostu nie korodowała wcale — nie malując jej od nowa co roku?

Sprawdź odpowiedź

Para galwaniczna tworzy się np. między stalą a śrubami z innego stopu, między stalą nierdzewną a zwykłą, między stalą a betonem z metalowym zbrojeniem. Anodą jest metal o niższym $E^\circ$.

Aby nie korodowała bez malowania: (a) ochrona katodowa (cynkowe bloki anodowe lub prąd z zasilacza), (b) stal nierdzewna (chromowa powłoka pasywacyjna), (c) pokrycie cynkiem metodą ogniową. Większość realnych mostów stosuje dwie-trzy metody jednocześnie.

🌍 Powiązania

Korozja = ogniwo galwaniczne in vivo — ta sama elektrochemia co 6.1, tylko niekontrolowana.
Stal nierdzewna: Cr₂O₃ tworzy samonaprawiającą się warstwę pasywacyjną (pasywacja samoistna).
Korozja w medycynie: implanty metalowe (tytan zamiast stali, bo Ti pasywuje się samoistnie).

📐 Definicje tej lekcji

📐 DEFINICJA — korozja elektrochemiczna: niszczenie metalu przez lokalne ogniwa galwaniczne na jego powierzchni w obecności elektrolitu.

📐 DEFINICJA — para galwaniczna: układ dwóch metali w kontakcie elektrycznym z elektrolitem; aktywniejszy (niższy $E^\circ$) koroduje szybciej.

📐 DEFINICJA — ochrona katodowa: ochrona przez uczynienie chronionego metalu katodą (prąd zewnętrzny lub anoda poświęcalna z aktywniejszego metalu).

📐 DEFINICJA — cynkowanie: pokrycie stali warstwą Zn; ochrona ofiarna nawet po uszkodzeniu powłoki.

📌 Najważniejsze w pigułce

Rdza ≠ żelazo; rdza to $\text{Fe}_2\text{O}_3 \cdot n\text{H}_2\text{O}$ — porowata, nie chroni.
Korozja elektrochemiczna = mikroogniwo na powierzchni metalu w wilgoci.
Czynniki: elektrolit, O₂, para galwaniczna, temperatura.
Ochrona: izolacja (lakier, cynk), ochrona katodowa (cynk jako anoda poświęcalna), pasywacja.
Cynkowanie chroni nawet po zarysowaniu; cynowanie — nie!

🎒 Zadania

Zadanie 6.2.1. Wyjaśnij, dlaczego statki morskie mają przymocowane bloki magnezu do stalowego kadłuba. Jaka to metoda ochrony?

Pokaż rozwiązanie

Magnez ($E^\circ = -2{,}36\ \text{V}$) ma dużo niższy $E^\circ$ niż stal. Tworzy z kadłubem parę galwaniczną, gdzie magnez jest anodą i się koroduje zamiast stali. Kadłub staje się katodą — jest chroniony. To ochrona katodowa przez anodę poświęcalną (ofiarną). Bloki regularnie się wymienia. Dokładnie ten sam mechanizm co w cynkowaniu, tylko w postaci wymiennych bloków.

Zadanie 6.2.2. Puszka konserwowa z cynowej powłoki na żelazie jest zarysowana. Porównaj z cynkowaną blachą stalową po zarysowaniu. W obu przypadkach wyjaśnij, co jest anodą, co katodą, i co koroduje.

Pokaż rozwiązanie

Puszka cynowana (Fe + Sn): $E^\circ(\text{Sn}^{2+}/\text{Sn}) = -0{,}14\ \text{V}$; $E^\circ(\text{Fe}^{2+}/\text{Fe}) = -0{,}44\ \text{V}$. Żelazo ma niższy $E^\circ$ → anoda (koroduje). Cyna → katoda. Korozja przyspiesza!

Blacha cynkowana (Fe + Zn): $E^\circ(\text{Zn}^{2+}/\text{Zn}) = -0{,}76\ \text{V}$; żelazo wyższy $E^\circ$ → katoda. Cynk → anoda (koroduje zamiast żelaza). Żelazo chronione.

Kluczowy wniosek: liczy się KTÓRY metal ma niższy E° — ten się poświęca. Cynkowanie jest bezpieczniejsze niż cynowanie z punktu widzenia korozji żelaza.

Zadanie 6.2.3. Stal i miedź złączone są śrubą miedzianą. Które z nich będzie korodować? Uzasadnij na podstawie $E^\circ$.

Pokaż rozwiązanie

$E^\circ(\text{Fe}^{2+}/\text{Fe}) = -0{,}44\ \text{V}$ vs $E^\circ(\text{Cu}^{2+}/\text{Cu}) = +0{,}34\ \text{V}$. Żelazo (stal) ma niższy $E^\circ$ → anoda → koroduje. Miedź (śruba) → katoda. Wniosek praktyczny: nigdy nie łącz stalowych i miedzianych elementów konstrukcji bez izolatora — to przepis na szybką korozję stali.

🔍 Sprawdź, czy umiesz

[ ] Wyjaśnić elektrochemiczny mechanizm korozji żelaza własnymi słowami.
[ ] Wskazać, który metal koroduje w parze galwanicznej na podstawie $E^\circ$.
[ ] Porównać ochronę cynowaniem i cynkowaniem po uszkodzeniu powłoki.
[ ] Wyjaśnić zasadę ochrony katodowej i anody poświęcalnej.
