Chemia polimerów syntetycznych i biodegradowalnych

🎯 Po co Ci to?

Plastik jest wszędzie. W klawiaturze komputera, w butelce wody, w ubraniu, którym teraz na sobie. Powszechność tworzyw sztucznych to jedno z największych osiągnięć chemii XX wieku — i jedno z jej największych wyzwań środowiskowych. Żeby myśleć o tym z głową, musisz wiedzieć, co to jest polimer i jak budowa decyduje o właściwościach.

✅ Czego się nauczysz

Po tej lekcji potrafisz:

  • opisać metody syntezy głównych polimerów (PE, PP, PVC, PET, nylon) i wskazać typ reakcji;
  • wyjaśnić, jak budowa cząsteczkowa (sieciowanie, stopień krystaliczności, $T_g$) decyduje o właściwościach;
  • odróżnić termoplasty od duroplastów i elastomerów;
  • opisać polimery biodegradowalne (PLA, PHA) i warunki ich rozkładu;
  • rzetelnie omówić problem plastiku w środowisku i strategie recyklingu.

🔁 Przypomnij sobie

Wiązania kowalencyjne i ich energia. Reakcja addycji (wiązanie podwójne → pojedyncze). Reakcja kondensacji (łączenie z wydzieleniem małej cząsteczki). Monomery i polimery — ogólna idea.

📘 Wyjaśnienie

Czym jest polimer i jak go syntetyzować?

💭 Pomyśl: Wyobraź sobie łańcuch — można go wykonać z jednorodnych ogniw (jak łańcuch rowerowy) albo z naprzemiennych elementów A-B-A-B. Jak to odpowiada polimerowi?

Sprawdź odpowiedź

Polimer to długi łańcuch cząsteczek. Jednorodny łańcuch = homopolimer (wszystkie mery takie same, np. PE z etylenu). Naprzemienny = kopolimer (np. nylon 6,6 z dwóch różnych monomerów: kwasu adipinowego i heksametylenodiaminy). Może być też na inne sposoby: blokowy (AAA…BBB…), szczepiony, statystyczny.

Poliadycja (polimeryzacja addycyjna) — monomery z wiązaniem podwójnym C=C łączą się bez wydzielania produktu ubocznego. Inicjacja przez rodnik, anion, kation lub układ Zieglera-Natty (katalizator):

$$n\ \text{CH}_2\text{=CH}_2 \rightarrow \text{(-CH}_2\text{-CH}_2\text{-)}_n$$

Polikondensacja — monomery z dwiema grupami reaktywnymi (np. $-\text{OH}$ i $-\text{COOH}$) łączą się z wydzieleniem małej cząsteczki (wody, HCl). Produkty: poliestry (PET), poliamidy (nylony).

Najważniejsze polimery syntetyczne

Polietylen (PE): $\text{(-CH}_2\text{-CH}_2\text{-)}_n$ — poliaddycja etylenu. HDPE (wysokogęstościowy): łańcuchy proste, gęsto upakowane → sztywny (butelki, rury). LDPE: łańcuchy rozgałęzione → elastyczny (folie).

Polipropylen (PP): $\text{(-CH}_2\text{-CH(CH}_3\text{)-)}_n$ — poliaddycja propylenu. Stereoregularność (izotaktyczny, syndiotaktyczny, ataktyczny) wpływa na krystaliczność i twardość. Stosowany: pudełka, włókna, opakowania.

Polichlorek winylu (PVC): $\text{(-CH}_2\text{-CHCl-)}_n$ — poliaddycja chlorku winylu. Trudno palny (Cl), twardy niezmiękcany lub elastyczny po dodaniu plastyfikatorów (ftalan dioktylu — temat kontrowersji zdrowotnych). Stosowany: rury, okładziny, obicia.

Politereftalan etylenu (PET): polikondensacja kwasu tereftalowego i glikolu etylenowego z wydzieleniem wody. Przezroczysty, mocny, lekki — butelki PET. Oznaczenie trójkąta recyklingu: ♳ (kod 1).

Nylon 6,6: polikondensacja heksametylenodiaminy $\text{H}_2\text{N(CH}_2)_6\text{NH}_2$ z kwasem adypinowym $\text{HOOC(CH}_2)_4\text{COOH}$ — wydziela się woda, tworzą się wiązania amidowe $(-\text{CO-NH-})$. Nylon 6,6 stosowany: włókna tekstylne, szczotki, zębatki. Wiązania wodorowe między łańcuchami → duża wytrzymałość.

Budowa a właściwości — klucz do rozumienia tworzyw

💭 Pomyśl: Silikonowa uszczelka elastyczna, twardy kask motocyklowy i miękka folia stretch to wszystko polimery. Dlaczego tak różne?

Sprawdź odpowiedź

Decydują trzy czynniki: (1) sieciowanie — powiązanie łańcuchów mostkami kowalencyjnymi (sieciowanie = duroplast lub guma po wulkanizacji); (2) stopień krystaliczności — ułożone regularnie fragmenty łańcuchów tworzą krystalicity (twarde i nieprzezroczyste HDPE) vs nieuporządkowane amorfy (elastyczne, przezroczyste); (3) temperatura zeszklenia $T_g$ — poniżej $T_g$ polimer jest twardy/krystaliczny (szklisty), powyżej — elastyczny lub gumowaty. Folia stretch: niskie $T_g$ i brak sieciowania. Kask: wysoki $T_g$ lub sieciowanie duroplastyczne.

📐 DEFINICJA — termoplast: polimer, który mięknie przy ogrzewaniu i twardnieje po ochłodzeniu — wielokrotnie przerabiany; łańcuchy nieusieciowane kowalencyjnie (PE, PP, PET, PVC).

Czym to NIE jest: termoplast może się rozkładać przy zbyt wysokiej temperaturze (degradacja termiczna) — nie każdy da się przerabiać w nieskończoność.

📐 DEFINICJA — duroplast (thermoset): polimer usieciowany gęstą siecią wiązań kowalencyjnych — nie mięknie po podgrzaniu; nie daje się przetopić ani przerobić mechanicznie (epoksydy, bakelit, żywice poliestrowe). Zniszczenie struktury sieciowej = rozkład cząsteczki.

📐 DEFINICJA — elastomer: polimer o bardzo niskiej $T_g$ (znacznie poniżej temperatury użytkowania) i luźnym lub jonowym sieciowaniu, umożliwiającym duże odkształcenia sprężyste (guma naturalna, silikon).

📐 DEFINICJA — temperatura zeszklenia $T_g$ (szklenia): temperatura, poniżej której amorficzne fragmenty polimeru przechodzą w stan szklisty (sztywny, kruchy), a powyżej — w stan gumowaty lub lepkopłynny.

Przykłady: PMMA (pleksi) $T_g \approx 105°C$; polistyren PS $T_g \approx 100°C$; kauczuk naturalny $T_g \approx -70°C$ (w temperaturze pokojowej elastyczny). Poniżej $T_g$ kauczuk staje się kruchy — dlatego gumowe uszczelki w zimie pękają.

📐 DEFINICJA — sieciowanie: tworzenie kowalencyjnych wiązań poprzecznych między łańcuchami polimeru, prowadzące do trójwymiarowej sieci. Zwiększa twardość, wytrzymałość na ciepło i chemikalia; eliminuje możliwość przetapiania.

Polimery biodegradowalne — szansa czy iluzja?

C C H 3 C H O O n
Wzór strukturalny polilaktydu (PLA) — poliestru wytwarzanego z kwasu mlekowego (ze skrobi roślinnej). Pod wpływem wilgoci i mikroorganizmów ulega rozkładowi (biodegradacja). · źródło: Polimerek, Wikimedia Commons, domena publiczna

💭 Pomyśl: Opakowanie z opisem „biodegradowalne" ląduje w lesie. Czy faktycznie się rozłoży?

Sprawdź odpowiedź

To zależy od warunków i definicji biodegradowalności. Polilaktyd (PLA) rozkłada się biologicznie — ale głównie w przemysłowych kompostowniach w temperaturze >55°C i przy odpowiedniej wilgotności i mikrobiologicznej aktywności. W glebie leśnej (temperatura 5–20°C, inne mikroorganizmy) PLA rozkłada się bardzo wolno — lata. W oceanie — jeszcze wolniej. Słowo „biodegradowalny" nie ma jednej legalnej definicji w EU; normy (EN 13432) definiują warunki kompostowania przemysłowego. Rzucony w las, PLA może być biodegradowalne tylko nominalnie.

Polilaktyd (PLA) — poliester kwasu mlekowego ($\text{CH}_3\text{CH(OH)COOH}$, syntetyzowanego przez fermentację cukrów z kukurydzy lub trzciny cukrowej); przemysłowo PLA o dużej masie cząsteczkowej otrzymuje się przez polimeryzację z otwarciem pierścienia (ROP) laktydu — cyklicznego dimeru kwasu mlekowego, bo bezpośrednia polikondensacja daje jedynie krótkie łańcuchy. Łańcuch poliestrowy: $\text{(-O-CH(CH}_3\text{)-CO-)}_n$. Właściwości: sztywny, przejrzysty; $T_g \approx 55°C$ (wadą jest niska odporność termiczna — nie nadaje się do gorących napojów). Rozkład: w kompostowni przemysłowej 3–6 miesięcy; w glebie — kilka lat.

Polimery hydroksyalkanoesanowe (PHA) — syntetyzowane przez bakterie jako materiał zapasowy; $T_g$ zmienna zależnie od składu. Bardziej biodegradowalne w morzu niż PLA; droższe w produkcji.

Problem plastiku w środowisku i strategie recyklingu

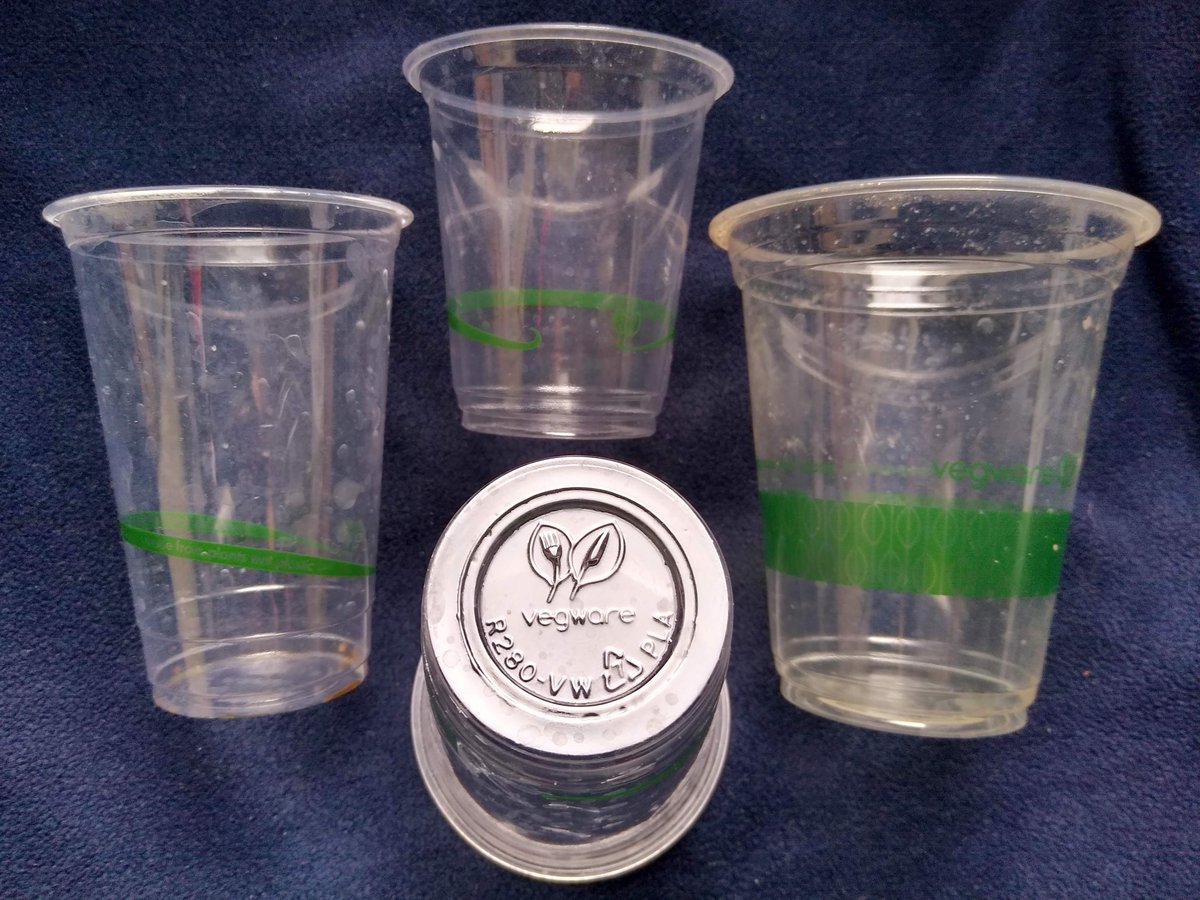

Kubki z PLA (polilaktydu) — przykład bioplastiku. W przemysłowej kompostowni rozkładają się do CO₂ i wody, w przeciwieństwie do tradycyjnych tworzyw z ropy. · źródło: Cmglee, Wikimedia Commons, CC BY-SA 4.0
Kubki z PLA (polilaktydu) — przykład bioplastiku. W przemysłowej kompostowni rozkładają się do CO₂ i wody, w przeciwieństwie do tradycyjnych tworzyw z ropy. · źródło: Cmglee, Wikimedia Commons, CC BY-SA 4.0

Światowa produkcja tworzyw przekracza 400 milionów ton rocznie (2023). Szacuje się, że do 2050 roku w oceanach może być więcej plastiku niż ryb (wagowo). Fragmentacja na mikroplastiki (< 5 mm) i nanoplastiki (< 1 µm) to nowy problem toksykologiczny — mikro- i nanoplastyki są wykrywane we krwi, płucach i łożysku ludzkim.

💭 Pomyśl: Recykling PET jest stosunkowo dobrze rozwinięty, PVC prawie nie istnieje. Wyjaśnij, dlaczego recykling PVC jest tak trudny z punktu widzenia chemii.

Sprawdź odpowiedź

PVC zawiera chlor (~57% masy) — a nawet małe zanieczyszczenia PVC w innych strumieniach tworzyw psują recyklat (chlor w temperaturze przetapiania może wytwarzać chlorowodór HCl i inne produkty chloroorganiczne). PVC wymaga oddzielnego strumienia, specjalnego sprzętu i ma wąskie zastosowania recyklatu. Ponadto: plastyfikatory (ftalany) w miękkim PVC wnikają do recyklatu. Rezultat: zdecydowana większość PVC idzie na składowisko lub do spalarni.

Strategie recyklingu (hierarchia od najlepszej):

  1. Mechaniczny (material recovery): przetapiane → granulat; możliwy dla PE, PP, PET; ograniczona liczba cykli (degradacja łańcuchów).
  2. Chemiczny (molecular recycling): depolimeryzacja do monomerów (np. glikoliza PET → monomery); odtwarza czysty surowiec; drogi, w rozwoju.
  3. Energetyczne (spalanie): energia elektryczna/ciepło; nie odtwarza surowca; problem emisji przy PVC i PUR.
  4. Recykling biologiczny (biodepolimeryzacja): enzymatyczna depolimeryzacja przez specjalne organizmy (odkryto PETazy — enzymy rozkładające PET).

⚠️ Uwaga, pułapka

„Biodegradowalny" ≠ „natychmiast ulega rozkładowi w każdych warunkach". Normy EN 13432 wymagają — w przemysłowych warunkach kompostowania — dezintegracji materiału (rozpadu na fragmenty <2 mm) w co najmniej 90% w 12 tygodni oraz biodegradacji (mineralizacji do CO₂) w co najmniej 90% w 6 miesięcy. W środowisku naturalnym większość bioplastików rozkłada się znacznie wolniej. „Bio" na opakowaniu bywa greenwashingiem, jeśli produkt nie trafia do przemysłowej kompostowni.

🕰️ Skąd to wiemy

Leo Baekeland w 1907 roku zsyntetyzował bakelit (duroplast z fenolu i formaldehydu) — pierwszy w pełni syntetyczny polimer. Hermann Staudinger w 1920 roku udowodnił, że polimery to rzeczywiście długie cząsteczki (wcześniej myślano, że to agregaty małych), za co otrzymał Nobla (1953). Karl Ziegler i Giulio Natta (Nobel 1963) wynaleźli katalizatory umożliwiające kontrolowaną stereochemię polimeryzacji — bez nich nie byłoby izotaktycznego PP.

🤯 Ciekawostka

Jedwab naturalny to polimer białkowy (fibroina) z sekwencją Gly-Ala-Gly-Ala tworzącej arkusze β — na poziomie nanostruktury silniejszy od stali. Nylon 6,6 wynaleziony w 1935 przez DuPont miał naśladować jedwab — i naśladuje strukturę wiązań amidowych, choć jest dużo prostszy.

📐 Definicje tej lekcji

  • Termoplast — polimer topniejący przy ogrzewaniu; przetapialny; nieusieciowany kowalencyjnie.
  • Duroplast — polimer gęsto usieciowany kowalencyjnie; nie mięknie w ogrzewaniu; nieprzetapialny.
  • Elastomer — polimer o $T_g$ znacznie poniżej temperatury użytkowania; silnie odkształcalny sprężyście.
  • Sieciowanie — kowalencyjne poprzeczne wiązania między łańcuchami polimeru tworzące trójwymiarową sieć.
  • $T_g$ (temperatura zeszklenia) — temperatura przejścia amorficznych fragmentów polimeru ze stanu gumowatego w szklisty.
  • Polimer biodegradowalny — polimer rozkładany przez mikroorganizmy do $\text{CO}_2$, wody i biomasy; rozkład wymaga określonych warunków (temperatura, wilgotność, mikrobiom).
  • PLA (polilaktyd) — polimer biodegradowalny z kwasu mlekowego; rozkłada się głównie w przemysłowych kompostowniach.
  • PHA — polimery hydroksyalkanoesanowe; syntetyzowane bakteryjnie; rozkładają się szybciej niż PLA w środowiskach naturalnych.

📌 Najważniejsze w pigułce

  • Poliaddycja (PE, PP, PVC — bez produktu ubocznego) vs polikondensacja (PET, nylon — z wydzieleniem wody lub innej małej cząsteczki).
  • Termoplast: topnieje (PE, PET); duroplast: sieciuje kowalencyjnie, nie topnieje (epoksydy); elastomer: $T_g \ll T_\text{pokojowa}$.
  • $T_g$: poniżej → szklisty/kruchy; powyżej → gumowaty. Temperatura użytkowania musi być po właściwej stronie.
  • Sieciowanie = więcej mostków = twardszy, odporniejszy termicznie, mniej recyklowalny.
  • PLA biodegradowalny, ale głównie w przemysłowej kompostowni; w lesie i oceanie — wolno.
  • „Biodegradowalny" bez warunków to greenwashing.

🎒 Zadania

Zadanie 21.4.1. Dlaczego nylon jest wytrzymały mechanicznie, choć wiązania między łańcuchami to tylko wiązania wodorowe (a nie kowalencyjne)? Odnieś się do struktury molekularnej.

Pokaż rozwiązanie

Grupy amidowe $-\text{CO-NH}-$ mogą tworzyć wiązania wodorowe z sąsiednimi łańcuchami (C=O···H-N). Choć jedno wiązanie wodorowe jest słabe (~20 kJ/mol vs ~350 kJ/mol wiązanie C-C), to w włóknie nylonu setki milionów łańcuchów działają równolegle — efekt kooperatywny jest ogromny. Dobre ułożenie (stereoregularność) i gęste wiązania wodorowe tworzą quasi-krystaliczną strukturę — podobnie jak w naturalnych białkach włóknistych (jedwab, keratin). Łatwy błąd: myśleć, że wytrzymałość = tylko wiązania kowalencyjne. W polimerach regularność przestrzenna i kooperatywne oddziaływania niekowalencyjne są równie ważne.

Zadanie 21.4.2. [R] Kask motocyklowy z epoksydowej żywicy po zderzeniu się z przeszkodą (brak widocznych pęknięć) i tak nadaje się do wymiany. Wyjaśnij chemicznie, dlaczego.

Podpowiedź

Przypomnij, czym różni się duroplast od termoplasty i co dzieje się z sieciowaniem pod wpływem obciążenia udarowego.

Pełne rozwiązanie

Kask epoksydowy to duroplast — trójwymiarowa sieć kowalencyjna. Przy uderzeniu energia pochłaniana jest przez mikropęknięcia sieci kowalencyjnej (niewidoczne makroskopowo). Po pęknięciu wiązanie kowalencyjne nie ulega samoczynnej naprawie — w odróżnieniu od wiązań wodorowych lub jonowych. Materiał zachowuje kształt, ale utracił spójność mikrostruktury i przy następnym uderzeniu może nie pochłonąć energii tak samo skutecznie (kumulacja uszkodzeń). To zasada: duroplast, który raz uległ mikrouszkoddowaniu, jest nienaprawialny i należy go wymienić. Termoplast mógłby być przetopiony i odformowany — duroplast nie.

Zadanie 21.4.3. Zaproponuj strategię postępowania ze zmieszanym odpadem plastikowym (mix PE, PP, PET i małe ilości PVC) w kontekście recyklingu mechanicznego. Wskaż główną przeszkodę chemiczną.

Pokaż rozwiązanie

Główna przeszkoda: niezgodność termiczna (różne $T_g$ i $T_m$) i zanieczyszczenie PVC. PE i PP topnieją razem (~130–170°C), ale dają recyklat o niższych właściwościach niż czyste frakcje (rozgałęzienia, różna krystaliczność). PET (topnienie ~250°C) nie mieszalny z PE/PP — fazy się rozdzielają, materiał jest kruchy. PVC w mieszanieemituje HCl i produkty chloroorganiczne już przy 150°C — degraduje recyklat i sprzęt. Strategia: separacja strumieni (sortowanie, flotacja gęstościowa: PE/PP (<1 g/cm³) vs PET (>1 g/cm³) w wodzie; separacja elektrostatyczna, NIR/SWIR) → osobny przerób. Bez separacji: albo recykling energetyczny (spalanie z odzyskiem ciepła), albo chemiczny (depolimeryzacja, ale drogi). Łatwy błąd: zakładać, że każdy plastik da się razem stopić — niezgodność polimerów to podstawa materiałoznawstwa.

🔍 Sprawdź, czy umiesz

  • [ ] Podać wzór i metodę syntezy co najmniej trzech polimerów z grupy PE, PP, PVC, PET, nylon.
  • [ ] Wyjaśnić pojęcia $T_g$, sieciowanie, stopień krystaliczności i ich wpływ na właściwości.
  • [ ] Odróżnić termoplast, duroplast i elastomer — podać przykład każdego.
  • [ ] Wyjaśnić, w jakich warunkach PLA faktycznie ulega biodegradacji i dlaczego etykieta „biodegradowalny" może być myląca.
  • [ ] Wskazać chemiczną przeszkodę recyklingu PVC i zaproponować alternatywę.

Ucz się tej jednostki z asystentem
